超大型鋼鑄件三維檢測
發布時間：2024-04-23
瀏覽數：1251
- A +
- A
- A -
振動篩設備是利用振子激振所產生的往復旋型振動而工作的，使篩面產生復旋型振動，工作復雜要求高且易于磨損，需要進行日常的保養跟定期的維修與檢修，保證生產的正常運行。國內某位客戶需要對振動篩設備進行三維檢測，振動篩作為世界第二超大鑄件，體積大且又高，掃描起來是一個大工程，客戶在了解過華朗三維掃描儀掃描出來得到的數據后，感到很滿意，并采購設備。
面臨問題
由于振動篩設備是一個大工件，體積大且高不便移動，表面不平整，布滿很多螺絲狀的小凸點，還有少許的孔位。篩面傾斜有曲度，連接其它部件螺栓聯結，形成一些夾角。普通的三維掃描儀測量起來不方便，速度慢耗時且得到的數據不精準，無法滿足現在的需求。

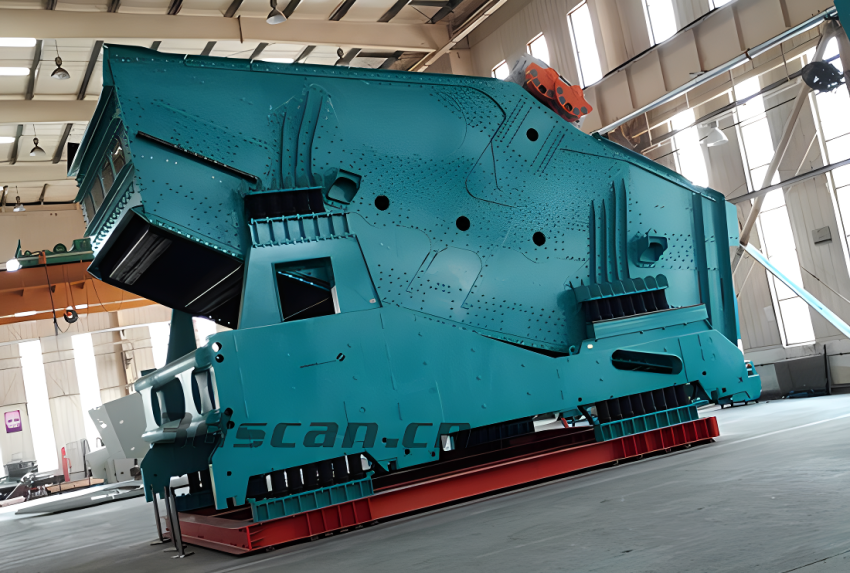

超大鑄件現場實拍圖

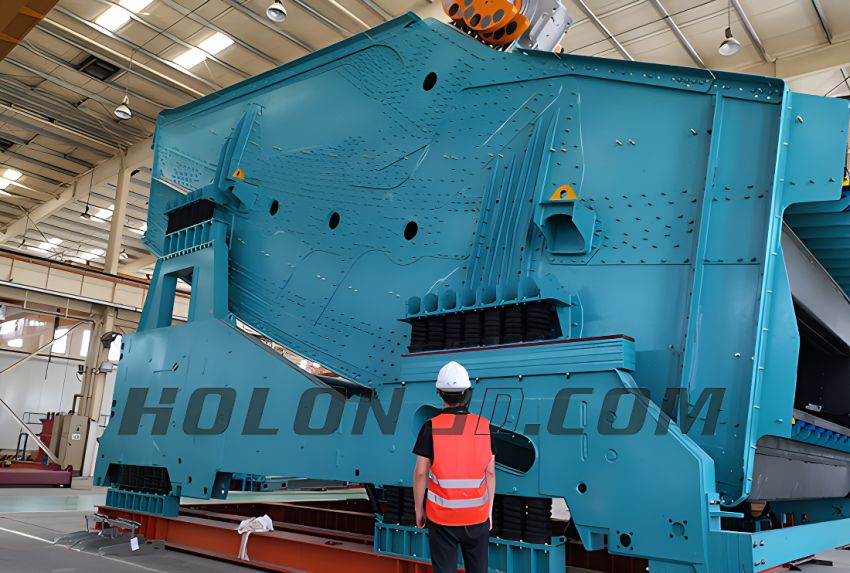

華朗工作人員貼標志點圖
解決方案
采用了華朗三維的手持三維掃描儀Model 49與三維攝影測量HL-3DP。Model 49掃描速度快，精度高，可切換成單條激光掃描模式，適用與掃描深孔及死角，操作方便，不受限制，掃描范圍廣。加上使用3DP在針對測量掃描大型工件時，能夠降低三維掃描數據拼接的累計誤差，實現大型工件快速掃描，以及數據處理快且誤差減小。能夠有效的解決問題。
超大鑄件現場掃描圖

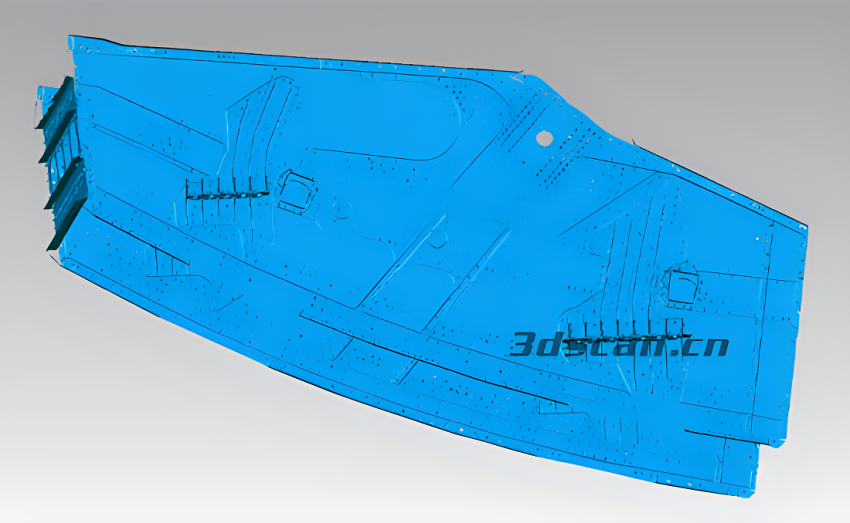

超大鑄件STL數據圖

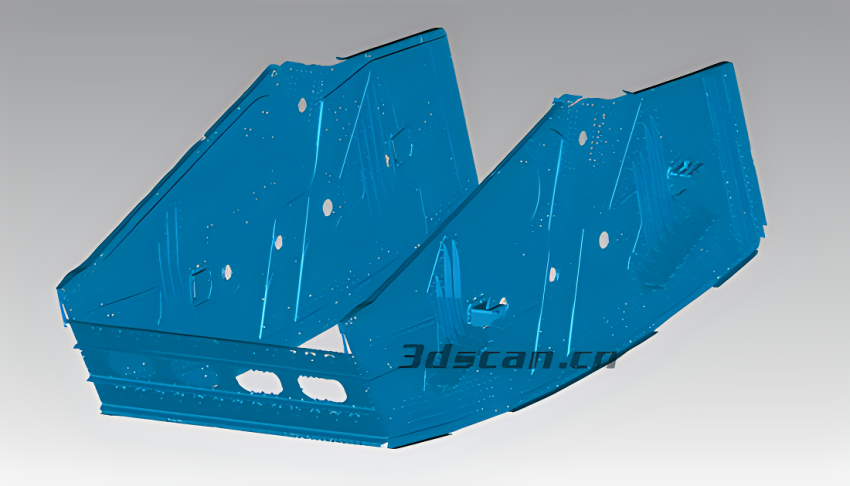

超大鑄件STL數據圖
超大鑄件STL數據圖
