叉車身鑄件三維掃描
發布時間：2024-04-20
瀏覽數：1291
- A +
- A
- A -
某客戶是生產叉車的企業，叉車車身鑄件外包給別人生產，需對叉車車身鑄件進行三維檢測，針對企業生產的叉車車身鑄件無法正常安裝匹配,華朗三維為該企業提供解決方案。
面臨問題
1、叉車車身鑄件龐大且車身鑄件輪廓較多形狀不規則不易檢測，需要測量叉車車身鑄件與車頭裝配是否匹配。
2、客戶需要對叉車車身鑄件進行快速掃描，掃描數據要求精度高，用于叉車車身鑄件與原數模進行比對三維檢測。
解決方案
叉車車身鑄件檢測中，由于體積較大而又笨重，局部輪廓要求精度高，采用傳統的檢測方式進行測量，很多尺寸及形位特征無法有效的測量，容易產生二次誤差，影響該產品安裝效率。該企業為摒棄傳統檢測方法，使用工業三維掃描儀對生產的叉車車身鑄件進行產品質量檢測，制定合理的設計方案。華朗技術工程師提出解決方案：使用拍照式三維掃描儀α7000，對叉車頭鑄件進行三維數據采集，得出三維檢測分析報告，為企業提供有效的安裝解決方案。

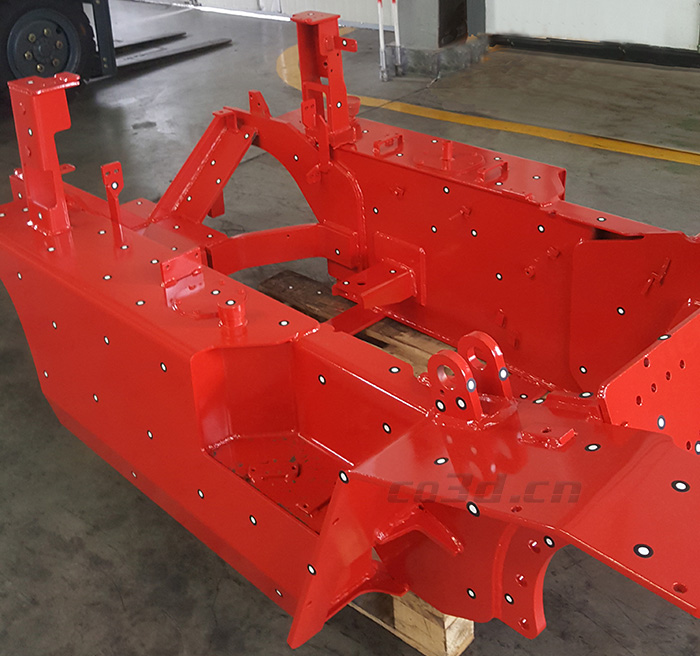

叉車車身現場圖

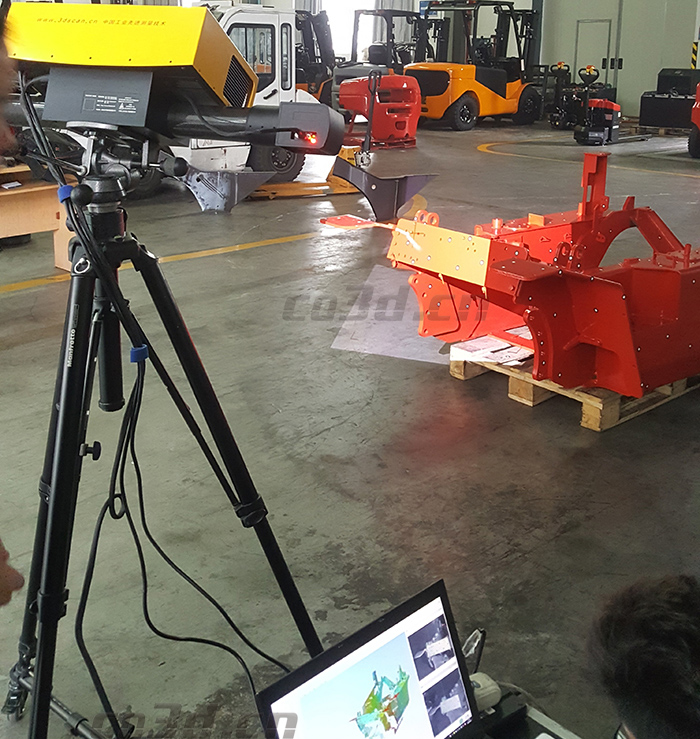

叉車車身現場掃描圖

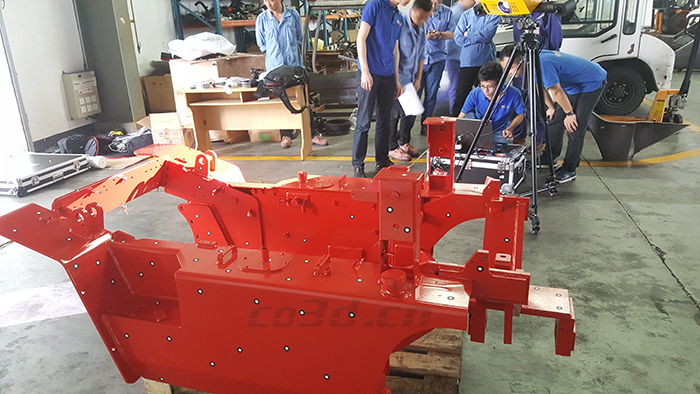

叉車車身掃描現場圖

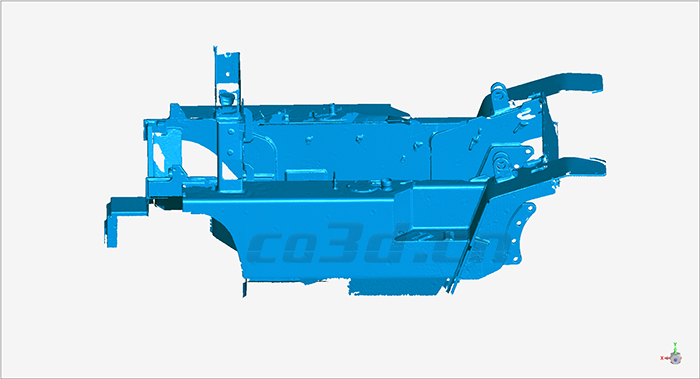

叉車車身STL數據圖
叉車車身STL數據圖

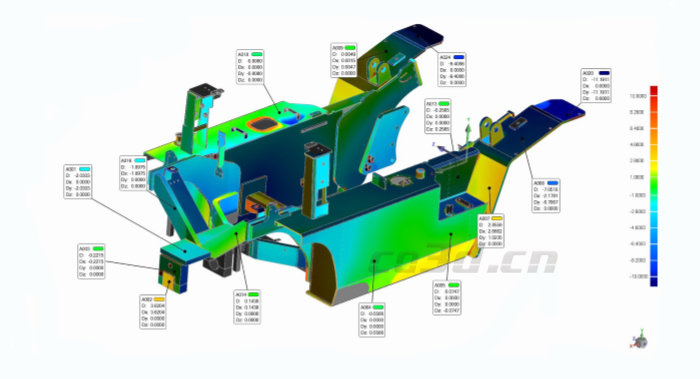

叉車車身三維檢測圖

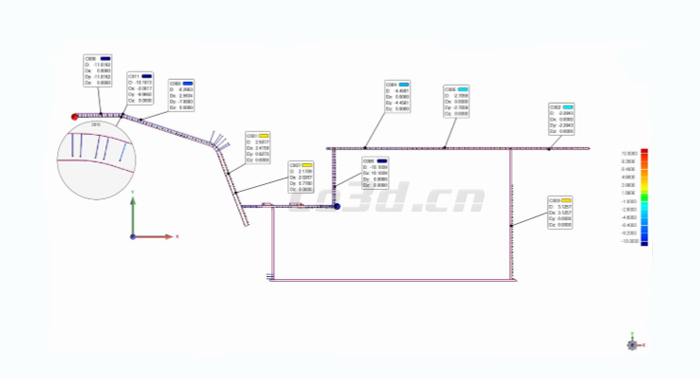

叉車車身三維檢測截面圖
