減速機齒輪是傳動系統的核心精密部件，其齒形精度、齒距公差及整體結構完整性直接決定減速機的傳動效率、運行穩定性與使用壽命?？蛻粜鑼υ摐p速機齒輪進行三維掃描，獲取高精度、完整的三維數據，通過與原始模型比對生成三維檢測色譜圖，借助色譜圖直觀量化齒面、齒根、內孔等關鍵部位的誤差分布，以此科學判斷齒輪是否合格。由于客戶對掃描精度、數據完整性要求極高，同時需要適配車間等不同檢測場景，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Proscan 手持式全藍激光工業級三維掃描儀，為減速機齒輪的精準質量檢測提供高效可靠的數字化支撐。

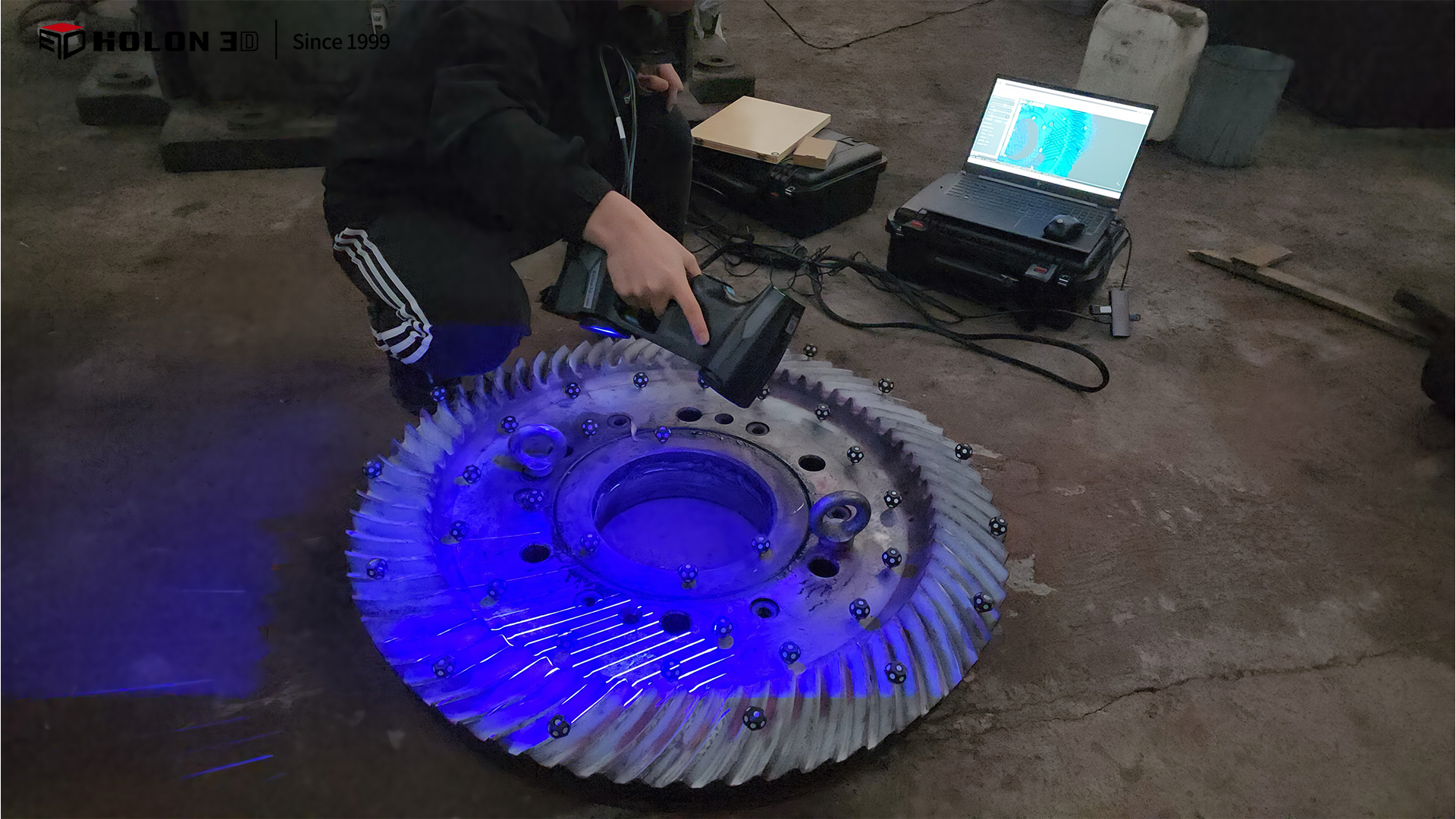

現場掃描實物圖
減速機齒輪的齒形、齒距、齒寬及內孔同軸度等指標對精度要求嚴苛，這些關鍵參數需依賴全表面數據支撐，傳統局部點位測量（如齒厚卡尺、公法線千分尺）僅能獲取個別點位數據，無法覆蓋齒輪全表面，難以全面反映整體誤差分布，無法滿足客戶對完整性的高要求；接觸式測量不僅效率低下，操作中還可能因受力刮傷齒面精密加工層，或?qū)е慢X輪輕微位移，造成數據偏差，影響檢測結果真實性；同時，傳統測量方式受場景約束明顯，無法靈活應對車間、實驗室等不同環境下的高效檢測需求，嚴重制約檢測效率與質量管控進度。

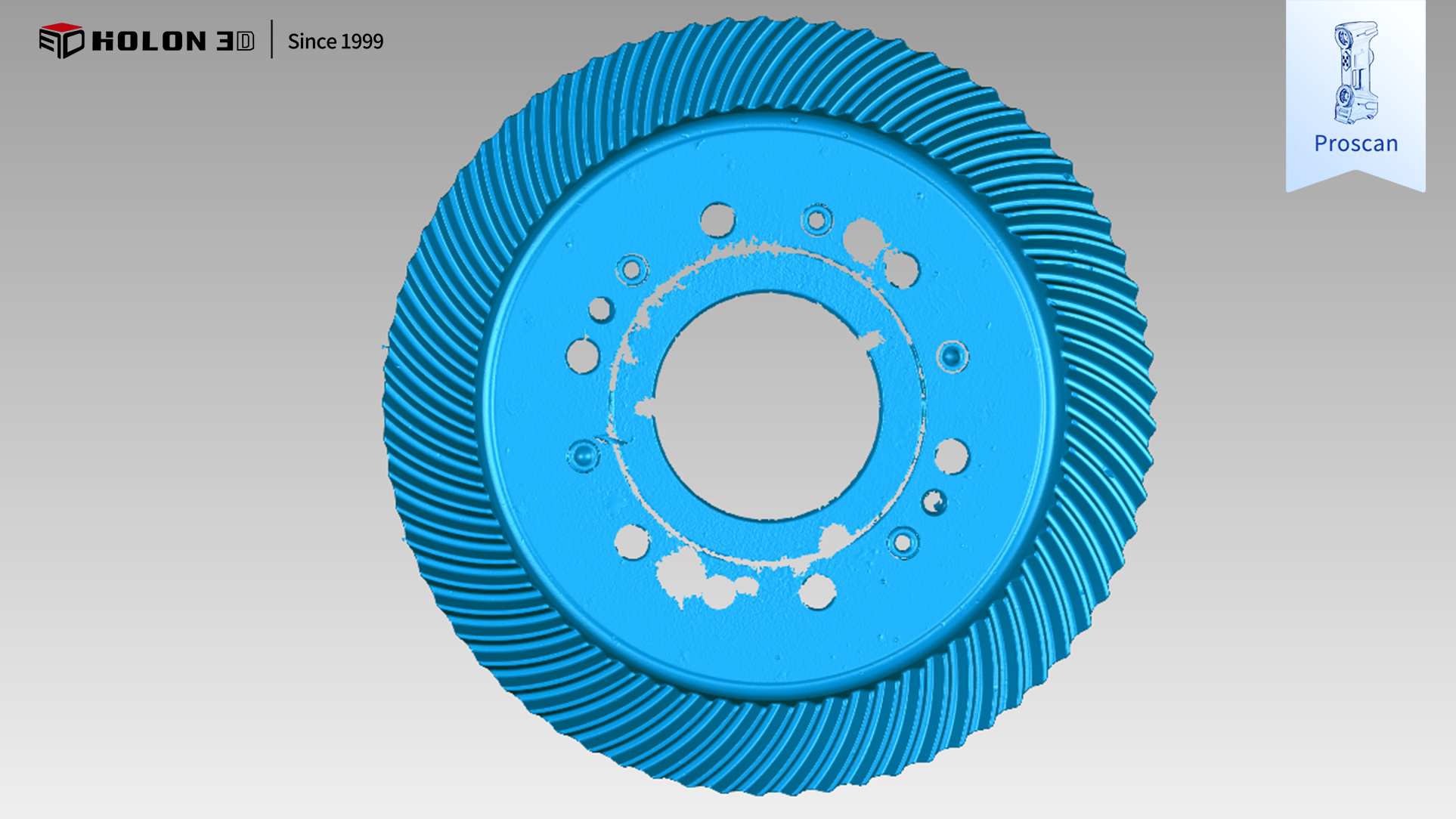

掃描數據圖

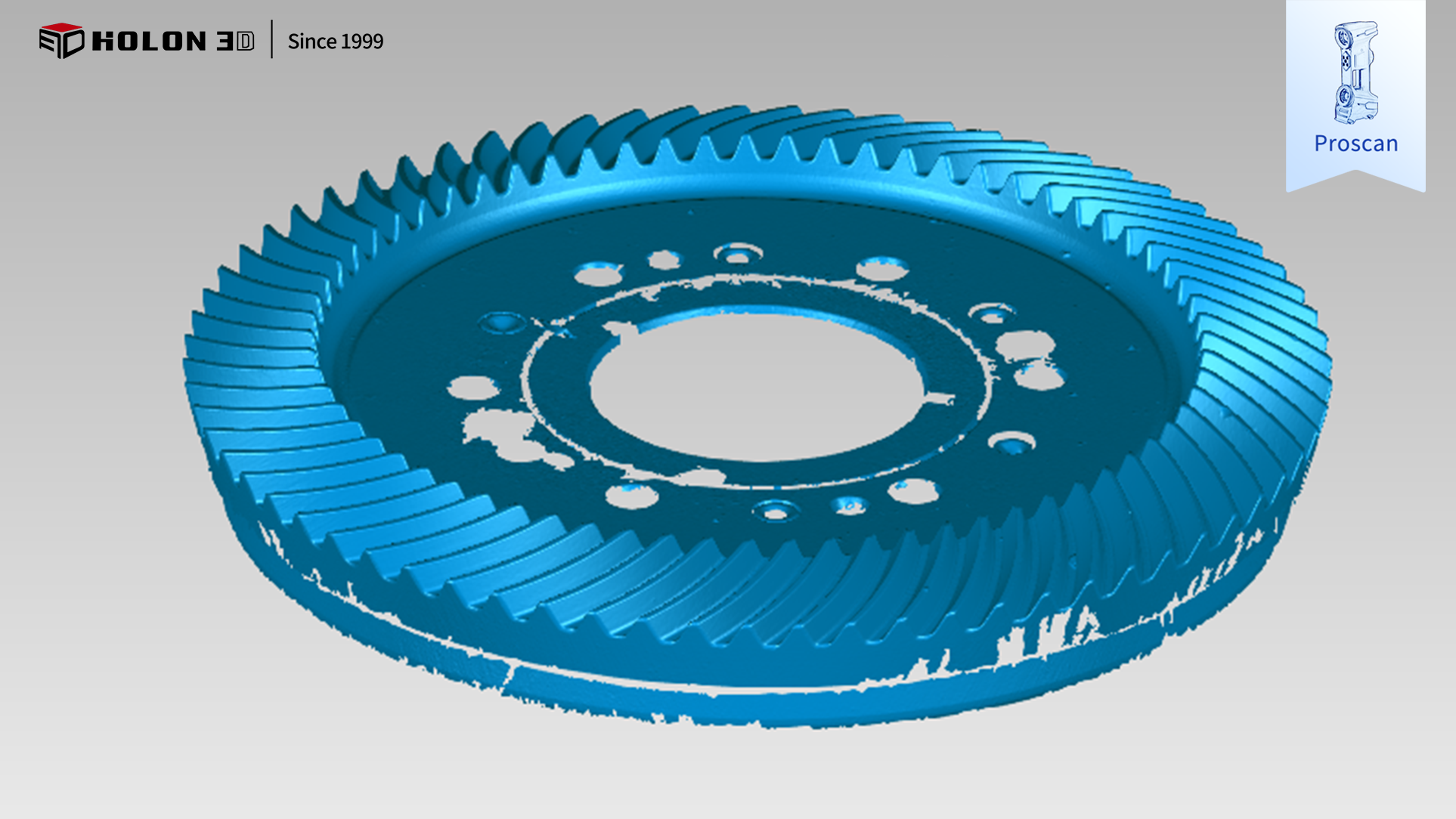

掃描數據圖
采用 HOLON 3D Proscan 手持式全藍激光工業級三維掃描儀，可針對性破解減速機齒輪檢測的核心難題。該掃描儀搭載全藍激光技術，具備超高掃描精度，能精準捕捉齒面紋理、齒根圓角、內孔壁等細微結構與尺寸變化，獲取全表面高精度三維數據，為生成精準三維檢測色譜圖奠定堅實基礎，確保齒形、齒距等關鍵指標的誤差量化無偏差；手持設計靈活便捷，可輕松調整角度覆蓋齒輪的齒頂、齒根、內孔等所有關鍵部位，無測量盲區，保障數據完整性，讓色譜圖全面呈現整體誤差分布；高速掃描能力大幅縮短數據采集時間，配合無接觸式測量方式，既避免了對齒面精密加工層的刮傷，又能快速獲取可靠數據，高效支撐合格性判定；掃描儀適應性強，不受場景約束，在車間等復雜環境下無需復雜前期準備，即可穩定輸出高質量數據。掃描后生成的三維數據精準、完整，與原始模型比對可清晰生成三維檢測色譜圖，能準確量化誤差以判斷齒輪合格性，完全符合客戶需求，為減速機齒輪的質量管控與生產工藝優化提供了可靠的數字化保障。

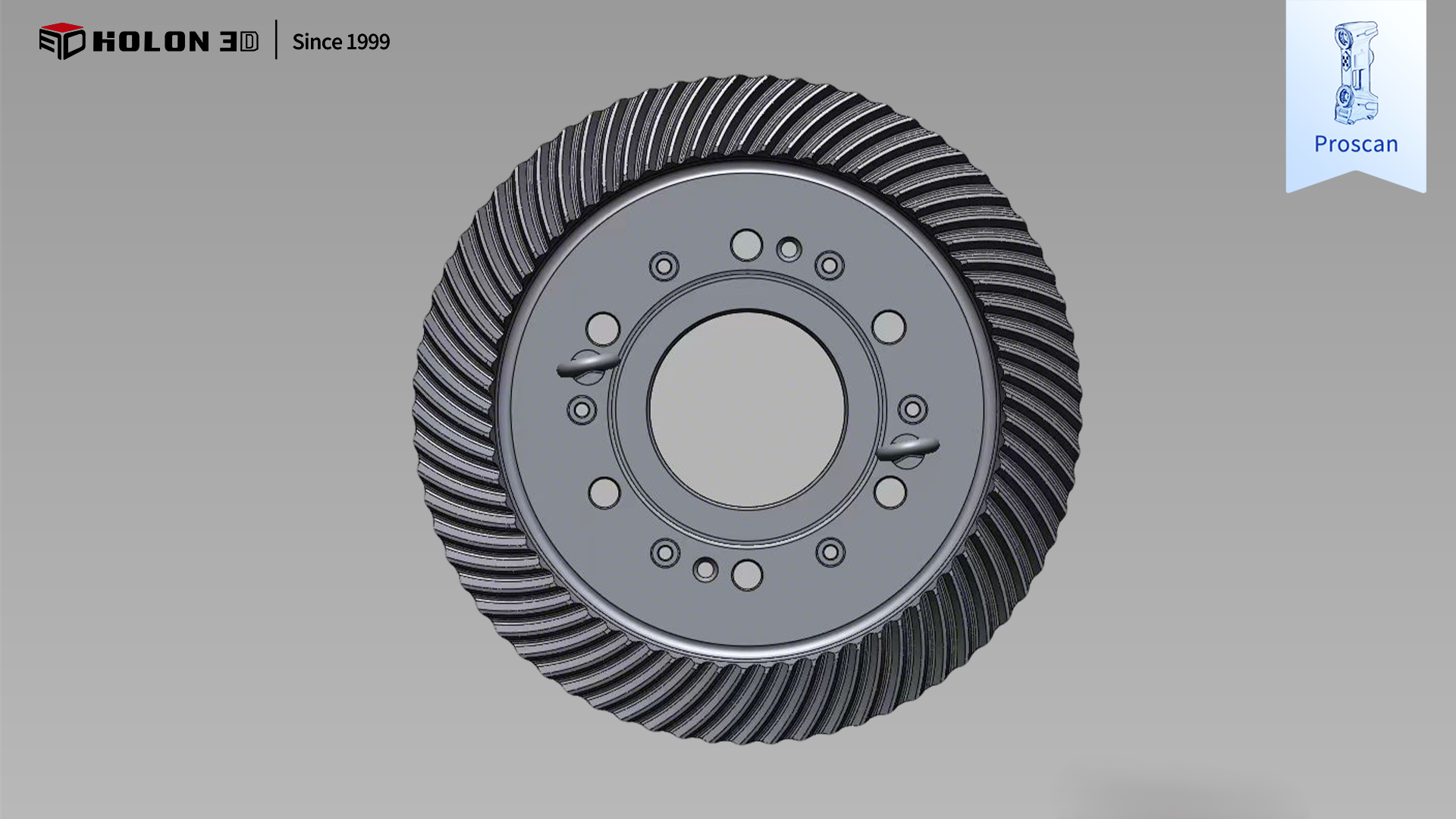

原始數模圖

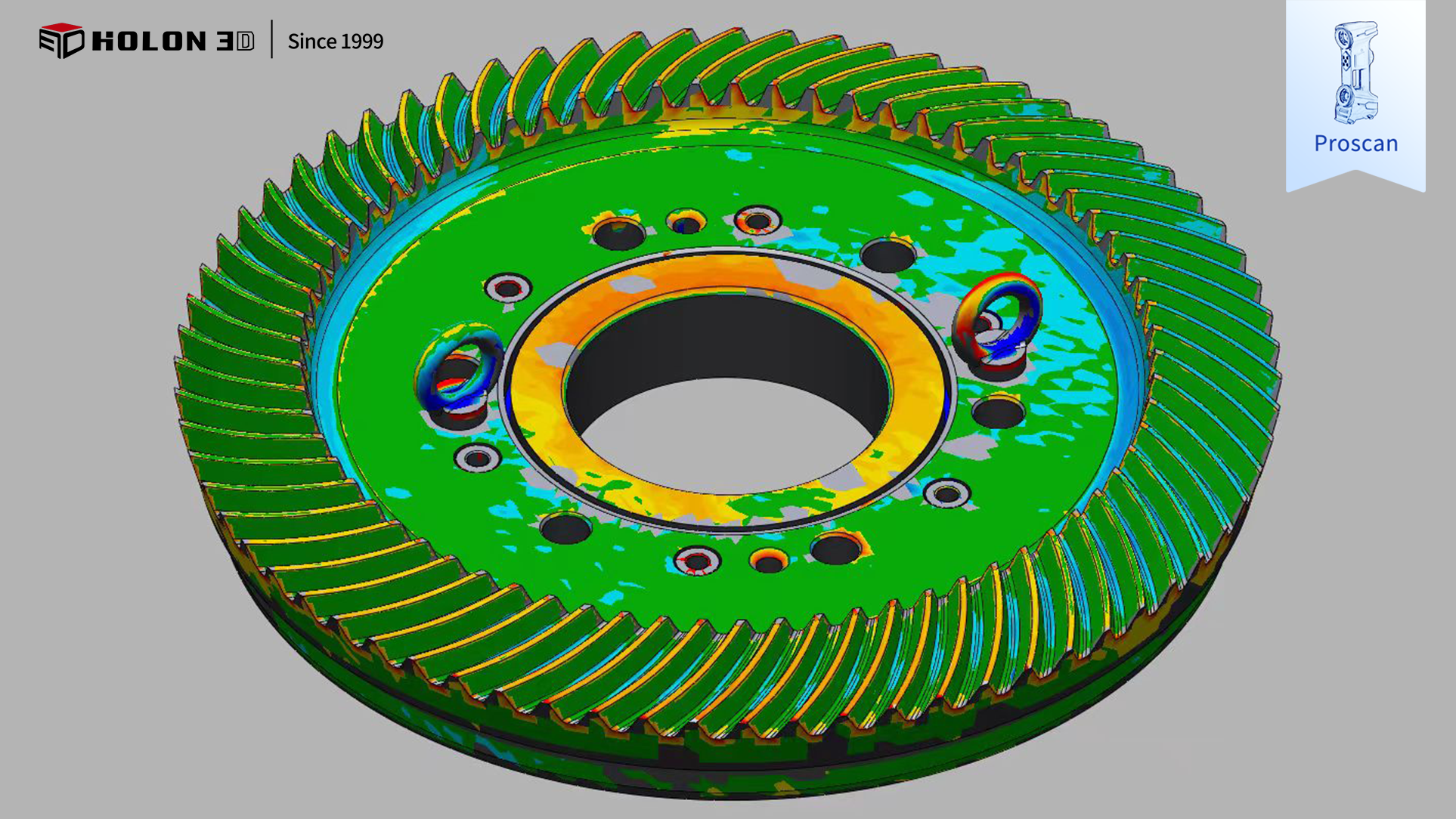

三維檢測（色譜圖）
