直徑 2.2 米的蝸殼作為大型流體設備的核心部件，其螺旋曲面精度與整體結構完整性直接影響設備的流體動力性能與運行效率?？蛻粜鑼υ摯笮臀仛みM行三維掃描，獲取精準、完整的三維數據，通過逆向建模生成 CAD 模型，為產品復刻、結構優化或備件生產提供可靠依據。由于蝸殼體積龐大、曲面結構復雜，且客戶對掃描精度與工件數據完整性要求極高，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀，為大型蝸殼的數字化逆向建模提供高效、精準的技術支撐。

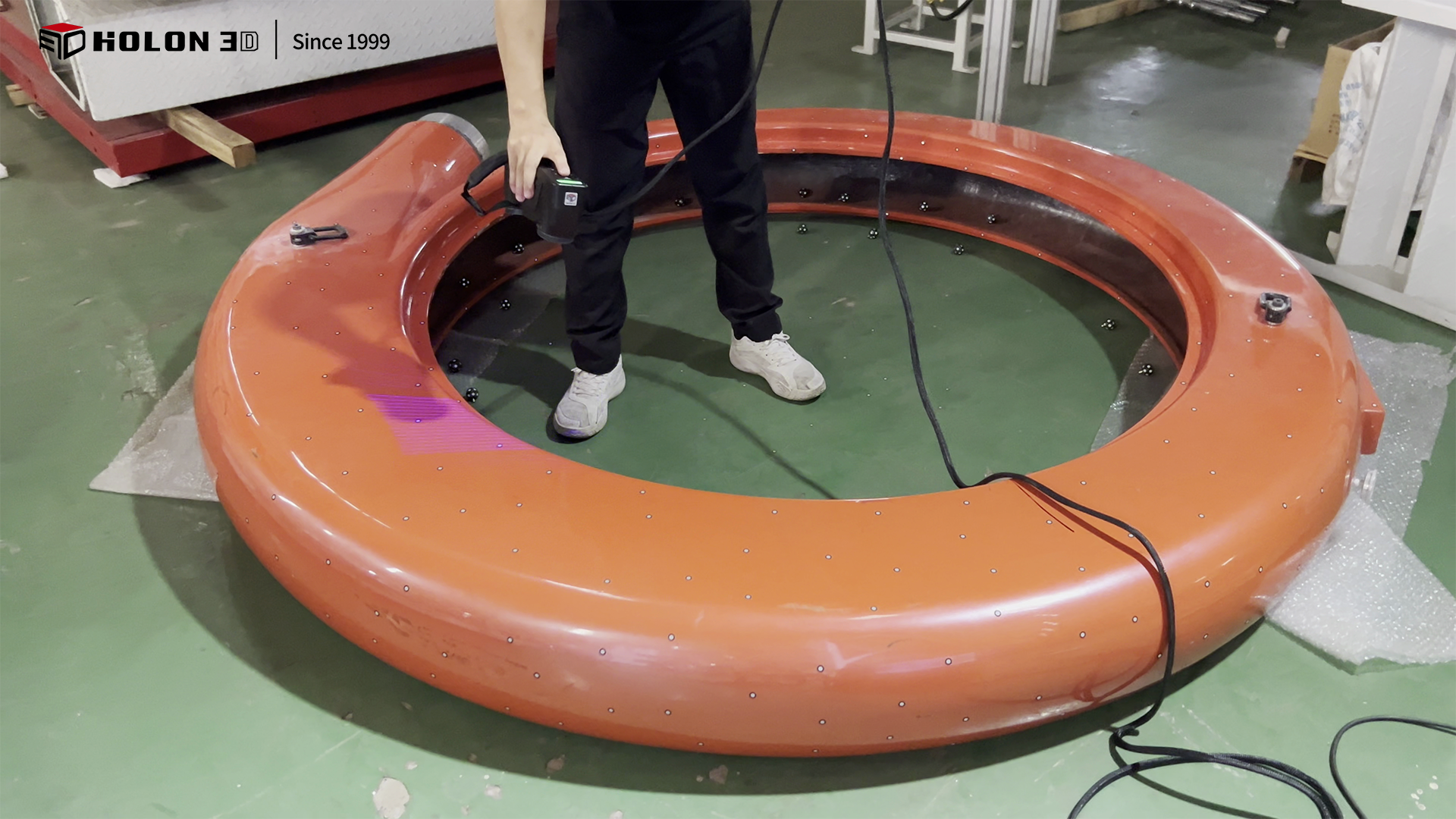

掃描現場圖
掃描現場圖
蝸殼直徑達 2.2 米，體積龐大且呈封閉螺旋曲面結構，傳統測量工具操作范圍受限，難以全面覆蓋所有區域，易出現測量盲區，無法滿足數據完整性要求；其螺旋曲面、流道內壁等關鍵結構的尺寸精度直接決定逆向建模質量，傳統分段測量或定點測量易產生累積誤差與拼接偏差，導致 CAD 模型與實物形態不符；同時，大型工件的傳統測量流程繁瑣、耗時極長，且接觸式測量可能對蝸殼表面造成損傷，嚴重制約逆向建模的效率與精度。

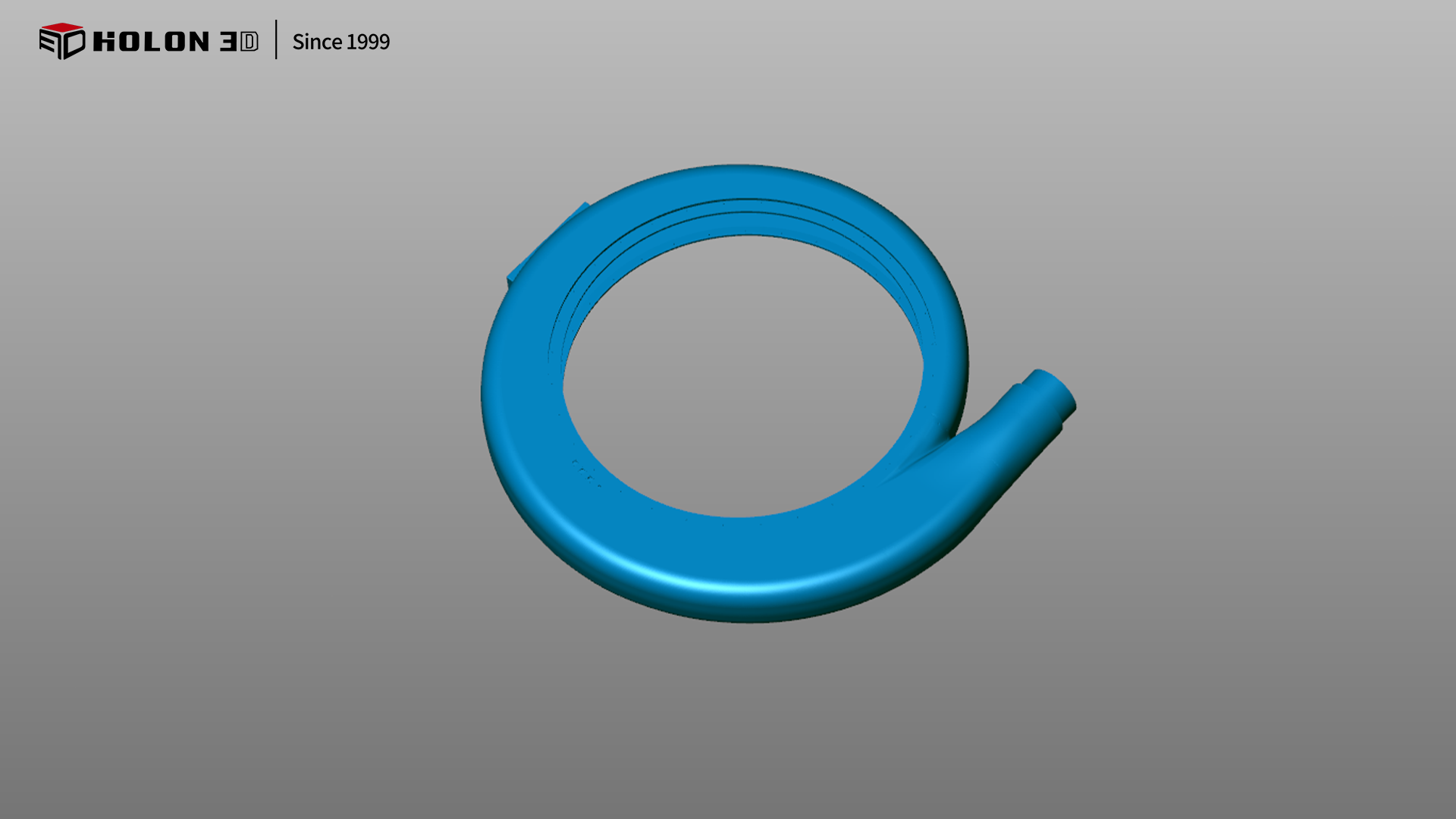

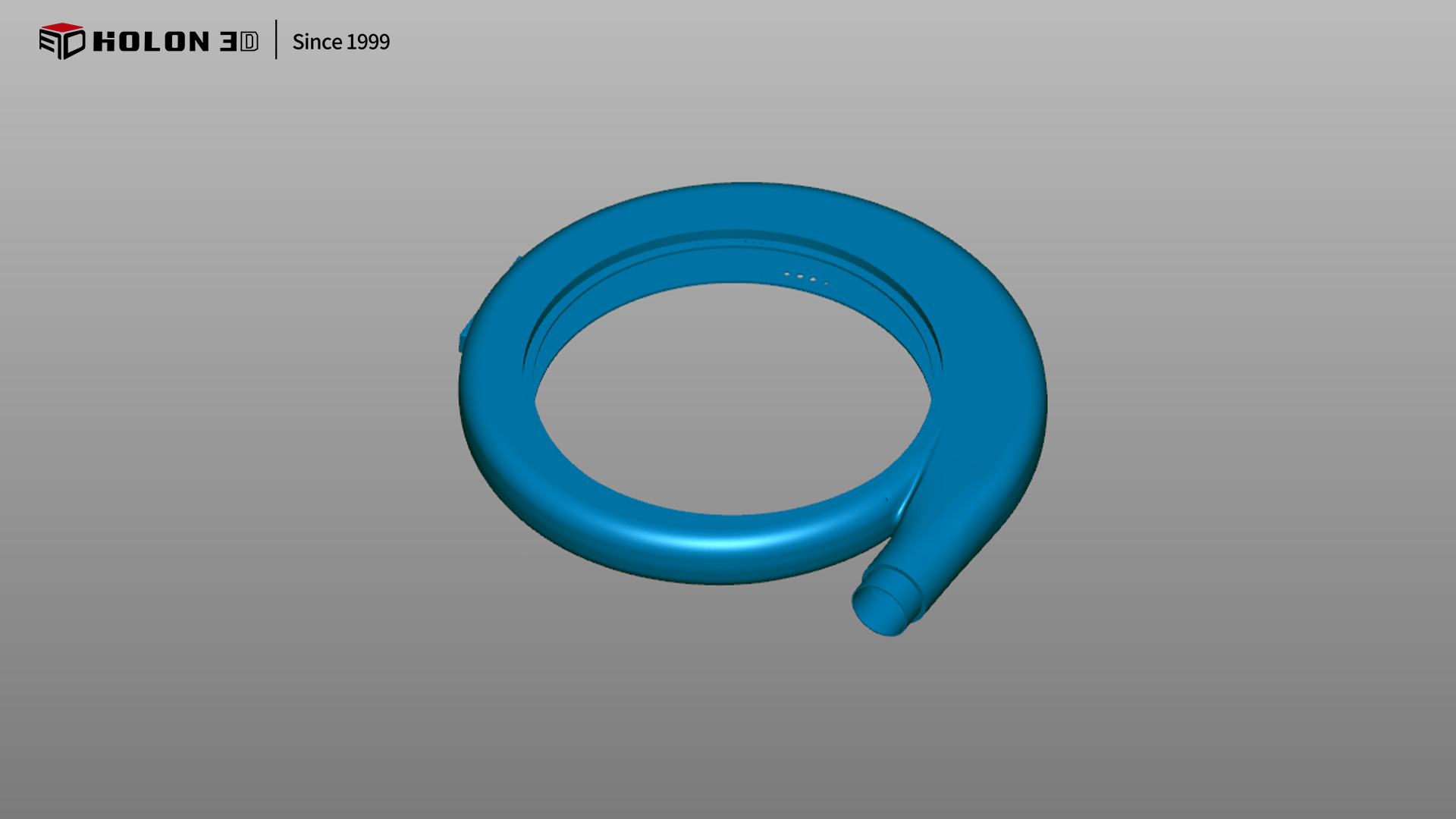

掃描數據圖
掃描數據圖
采用 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀，針對性破解大型蝸殼掃描的核心難題。該掃描儀搭載全藍激光技術，抗反光能力優異，即使蝸殼表面存在反光，也能清晰捕捉螺旋曲面的弧度變化、流道內壁的細節特征，確保掃描精度完全匹配逆向建模的嚴苛要求；手持設計靈活便捷，不受大型工件體積與結構限制，可自由圍繞蝸殼移動掃描，輕松覆蓋 2.2 米直徑的全表面及隱蔽流道區域，避免測量盲區，保障數據完整性；高速掃描能力大幅縮短大型工件的數據采集周期，配合無接觸式測量方式，既避免了對蝸殼表面的損傷，又能快速還原工件真實結構，無需分段拼接即可獲取整體三維數據，有效規避拼接誤差；掃描儀適應性強，可在車間等復雜現場環境下穩定工作，無需復雜的前期準備。掃描后生成的三維數據完整、精準，可直接用于逆向建模生成 CAD 模型，完全符合客戶需求，為大型蝸殼的產品復刻、結構優化及備件生產提供了高效且可靠的數字化保障。

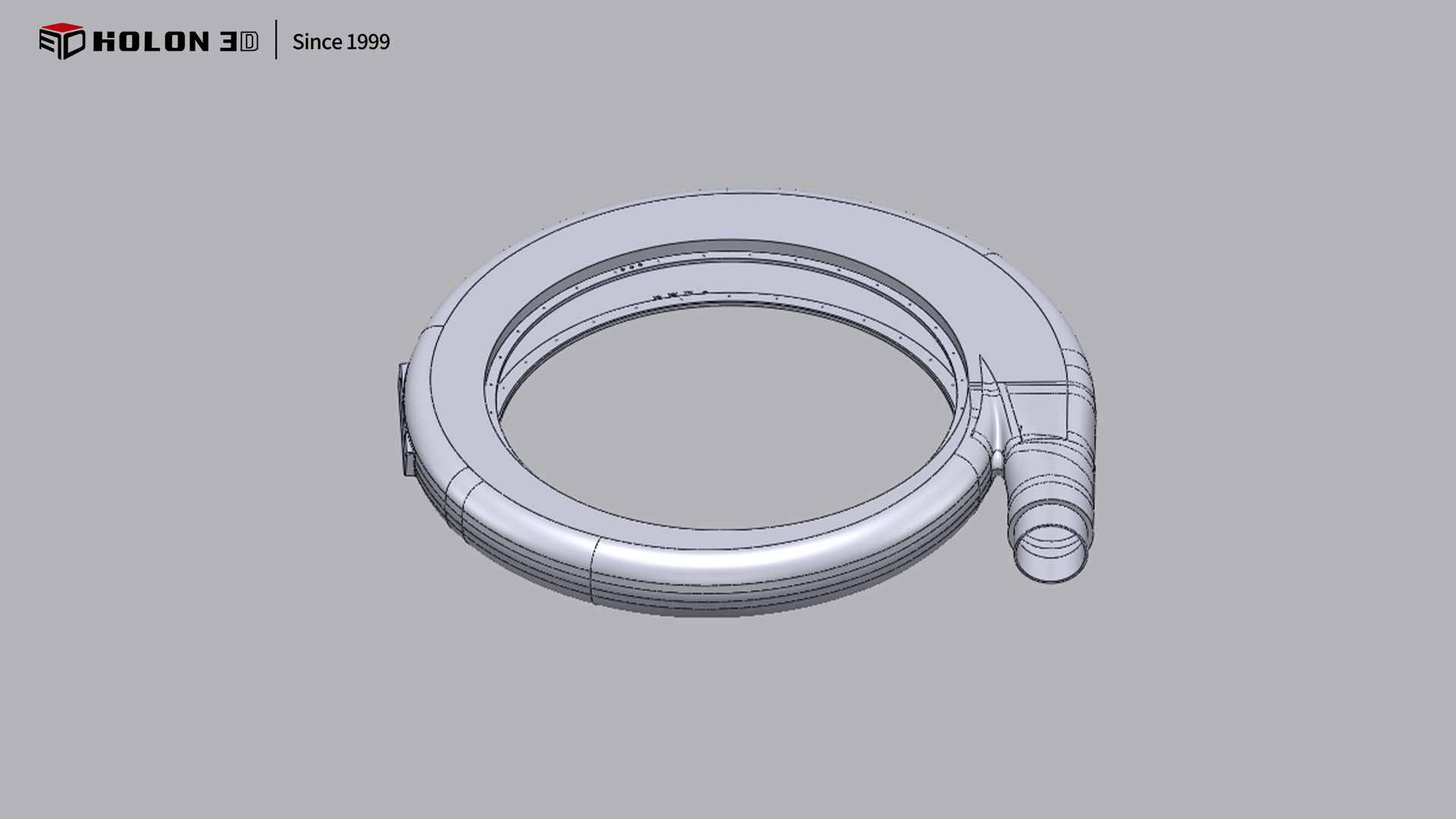

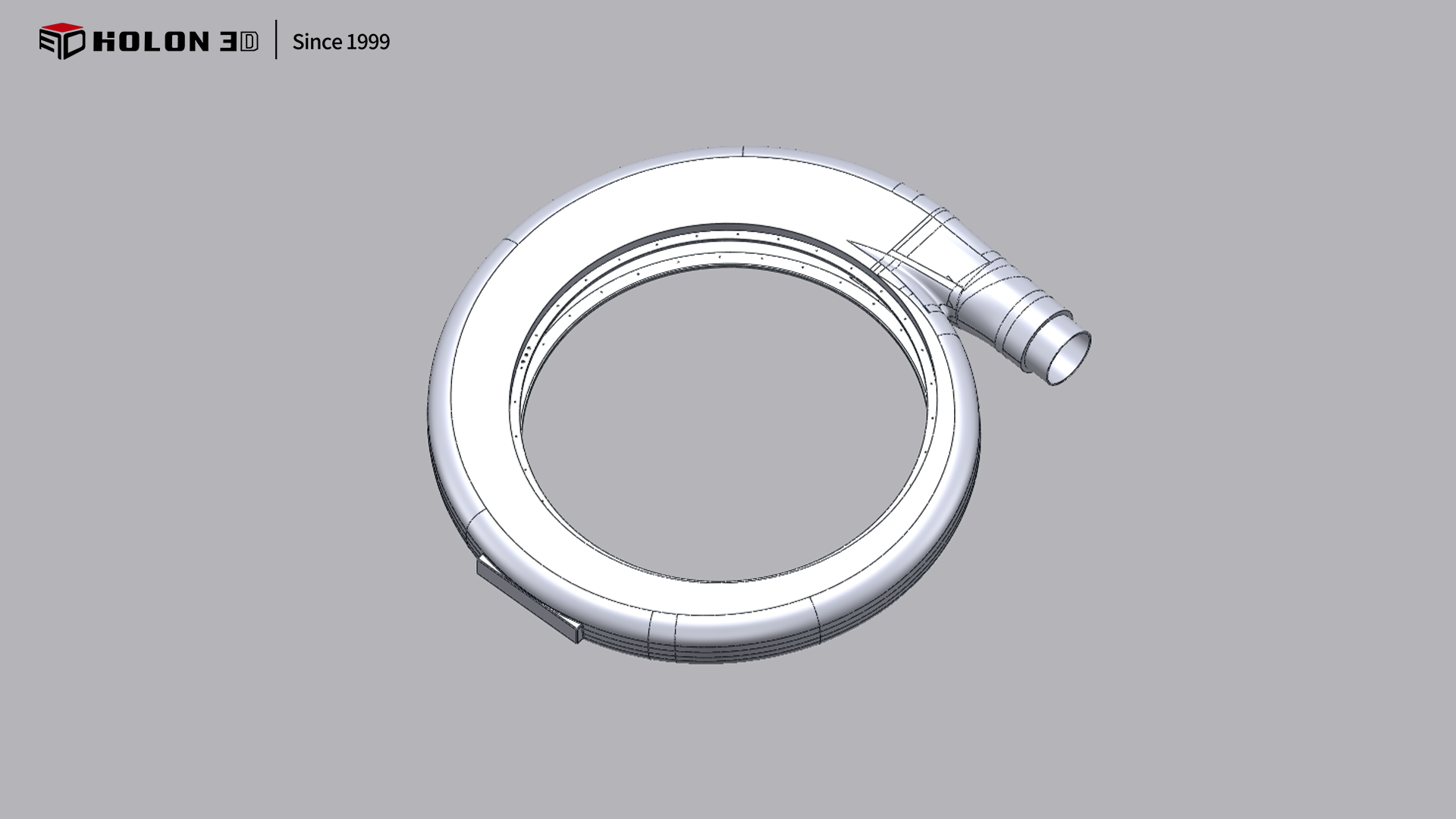

逆向建模數據
逆向建模數據
