溝槽蝶閥作為管道系統中控制流體通斷的關鍵設備，其結構完整性與尺寸精度直接影響密封性能和使用壽命?？蛻粜鑼υ摐喜鄣y進行三維掃描，獲取精準三維數據以開展逆向設計，為產品迭代、備件復刻或性能優化提供基礎。由于客戶對掃描精度與工件數據完整性要求極高，傳統測量方式難以滿足需求，因此選擇 HOLON 3D model 49 手持式全藍激光工業級三維掃描儀，為溝槽蝶閥的逆向設計提供可靠的數字化數據支撐。

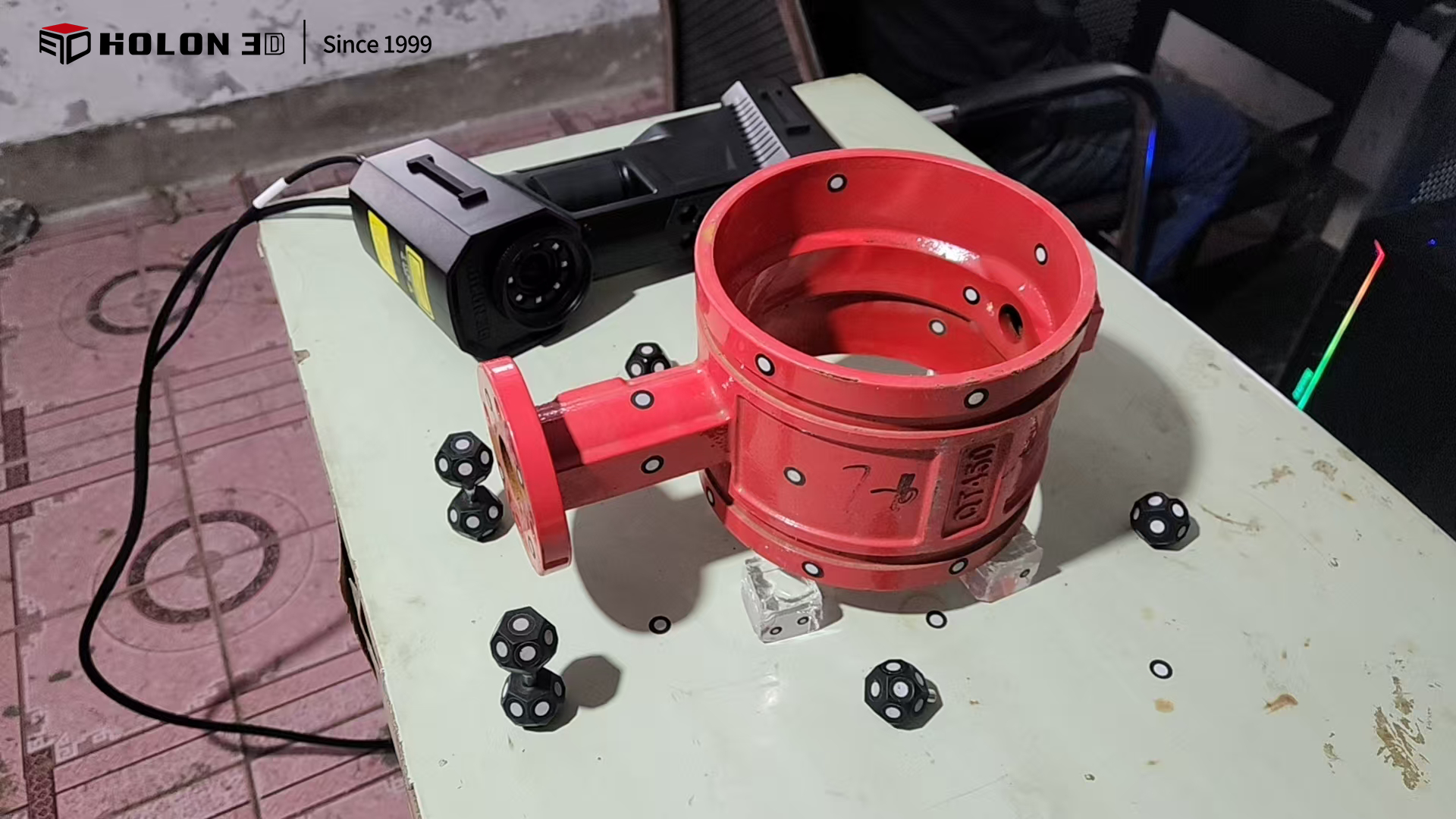

實物圖
溝槽蝶閥結構復雜，包含閥體溝槽、蝶板密封面、閥軸裝配孔等關鍵部位，這些結構的尺寸精度直接決定逆向設計的準確性，傳統測量工具需逐點手動操作，不僅效率低下，還易因測量角度受限或人工誤差，導致溝槽深度、密封面弧度、孔位公差等關鍵數據缺失或偏差，無法滿足精度要求；同時，客戶需獲取閥體整體的完整數據，傳統分段測量易出現數據拼接誤差，破壞工件結構的連貫性，影響逆向設計的整體可靠性；此外，傳統光學測量易受環境光干擾，導致數據采集穩定性不足，而接觸式測量可能刮蹭閥體表面或損傷密封面，進一步影響數據真實性，嚴重制約逆向設計的進度與質量。

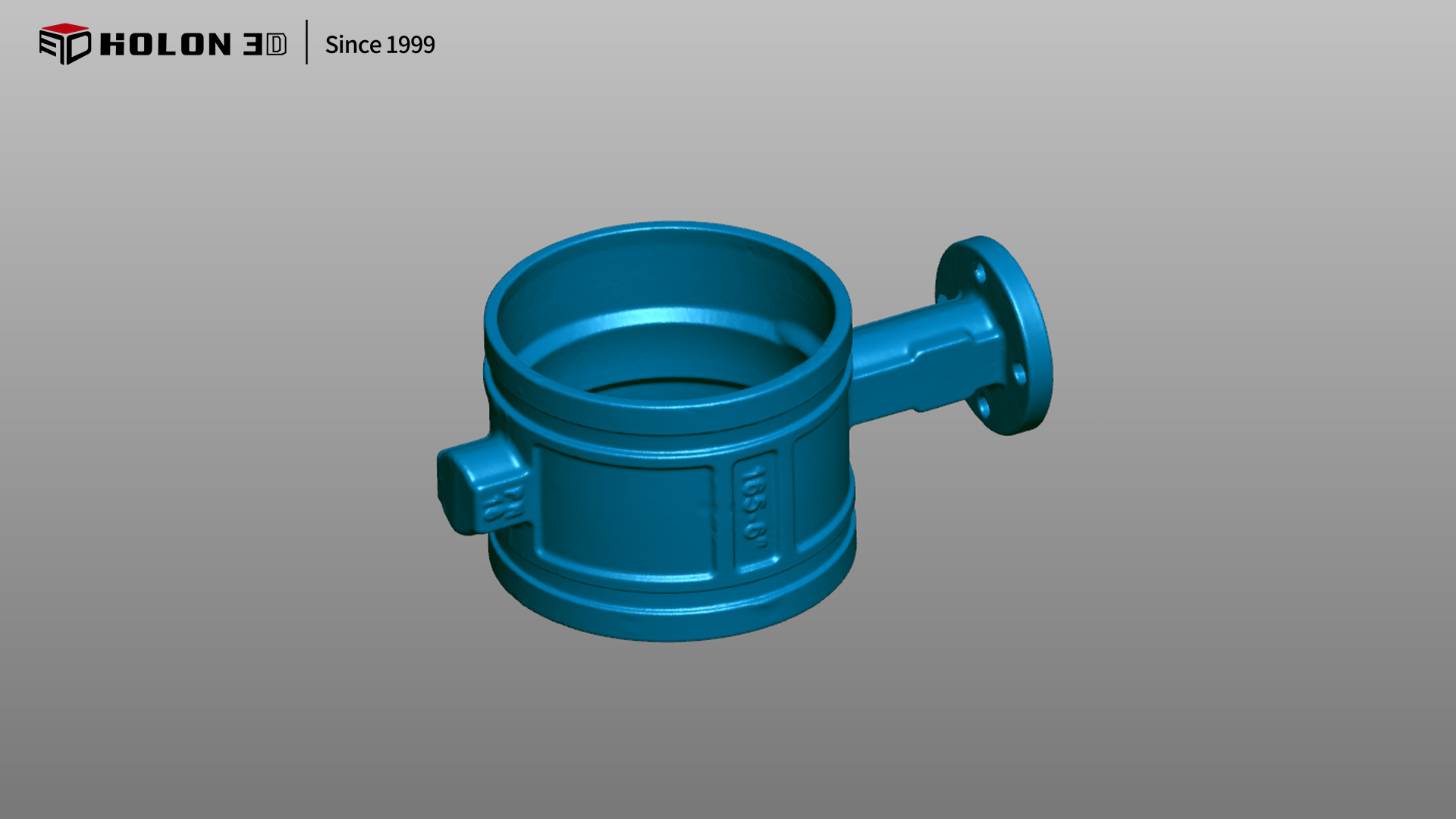

掃描數據圖

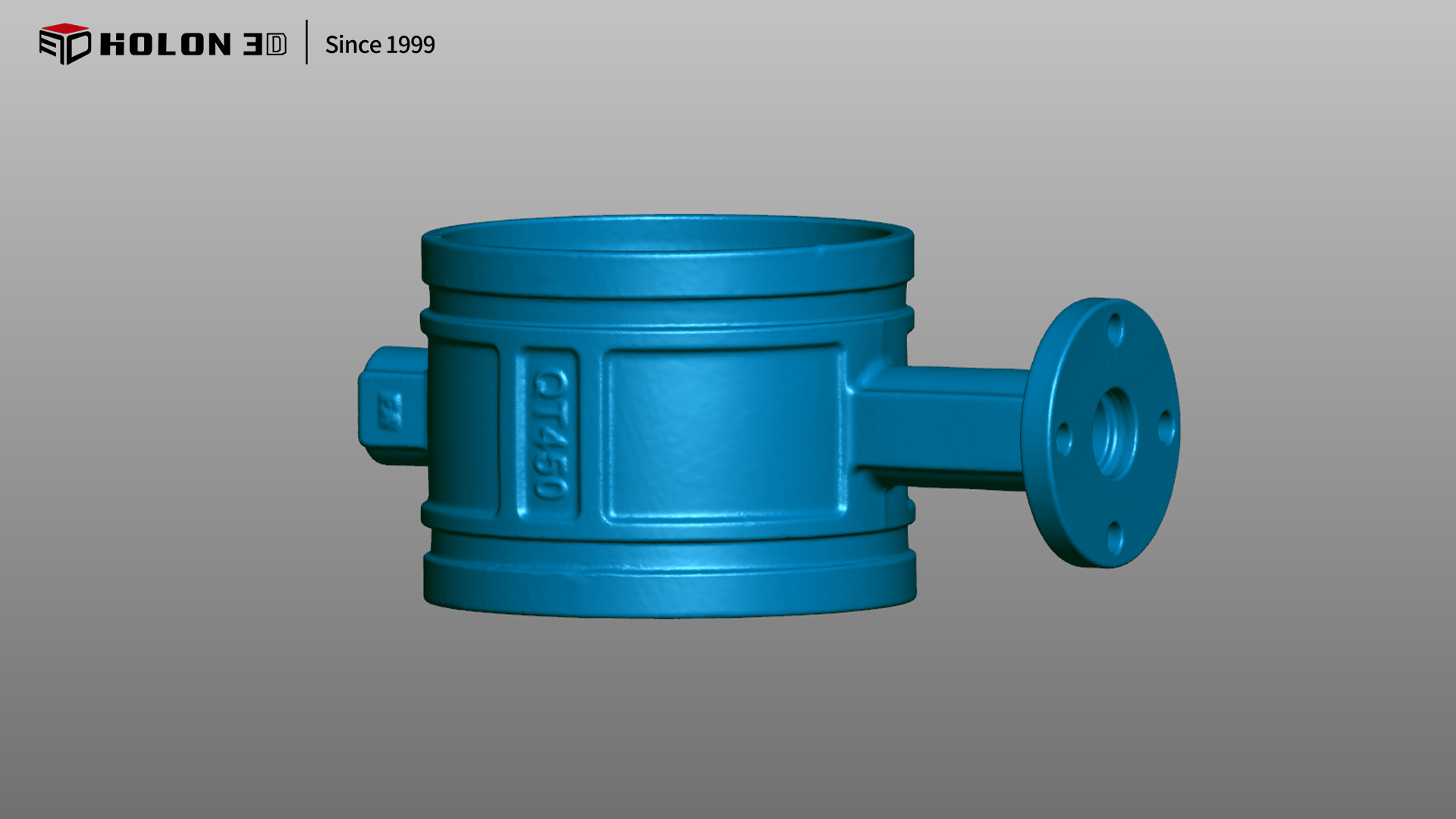

掃描數據圖

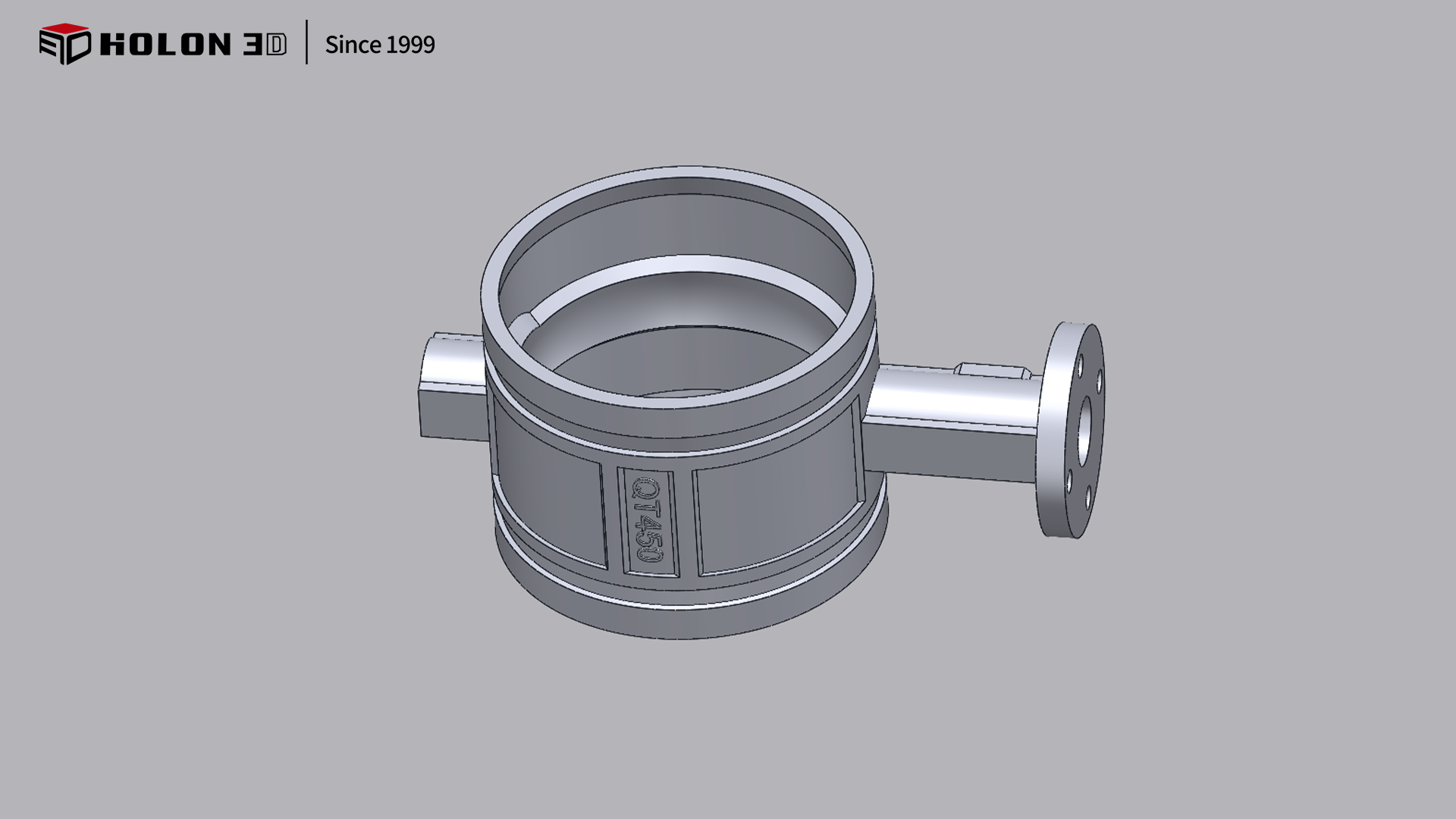

逆向建模數據
采用 HOLON 3D model 49 手持式全藍激光工業級三維掃描儀，可針對性解決溝槽蝶閥掃描的核心難題。該掃描儀搭載全藍激光技術，能精準捕捉閥體溝槽的深度、蝶板密封面的弧度、閥軸裝配孔的公差等關鍵細節，確保數據精度完全匹配逆向設計需求；高速掃描能力結合手持靈活操作，可一次性完成閥體整體數據采集，避免分段拼接誤差，保障工件數據的完整性與結構連貫性；非接觸式掃描方式避免與閥體密封面、精密孔位直接接觸，有效保護工件表面不受損傷，確保數據真實反映工件原始狀態；同時，掃描儀適應性強，不受環境光、現場空間等外界因素干擾，在不同場景下均能穩定輸出高質量數據。掃描后生成的三維數據完整、精準，完全符合客戶逆向設計的嚴苛要求，為溝槽蝶閥的產品迭代、備件生產及性能優化提供了高效且可靠的數字化保障。

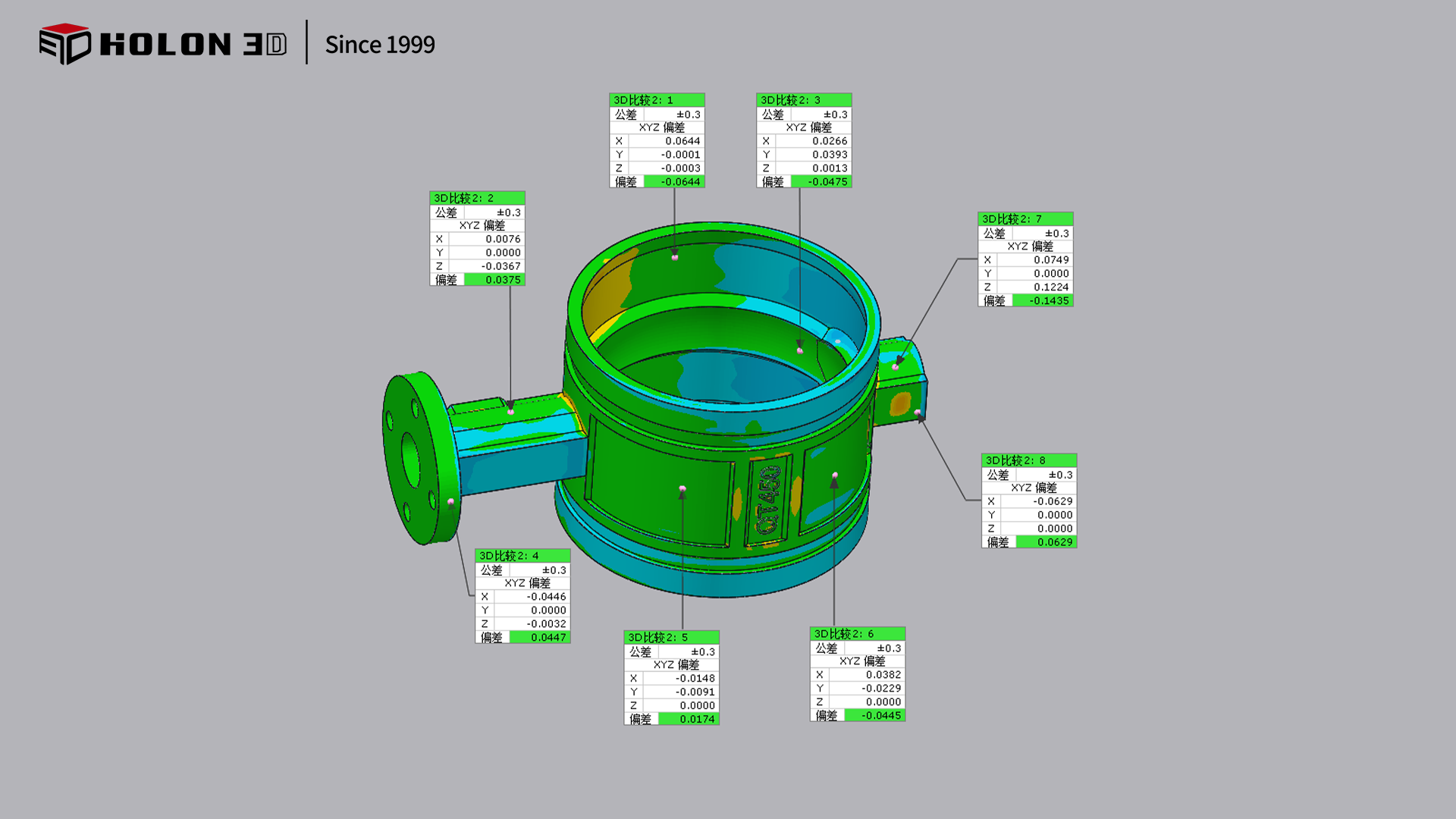

三維比對檢測圖

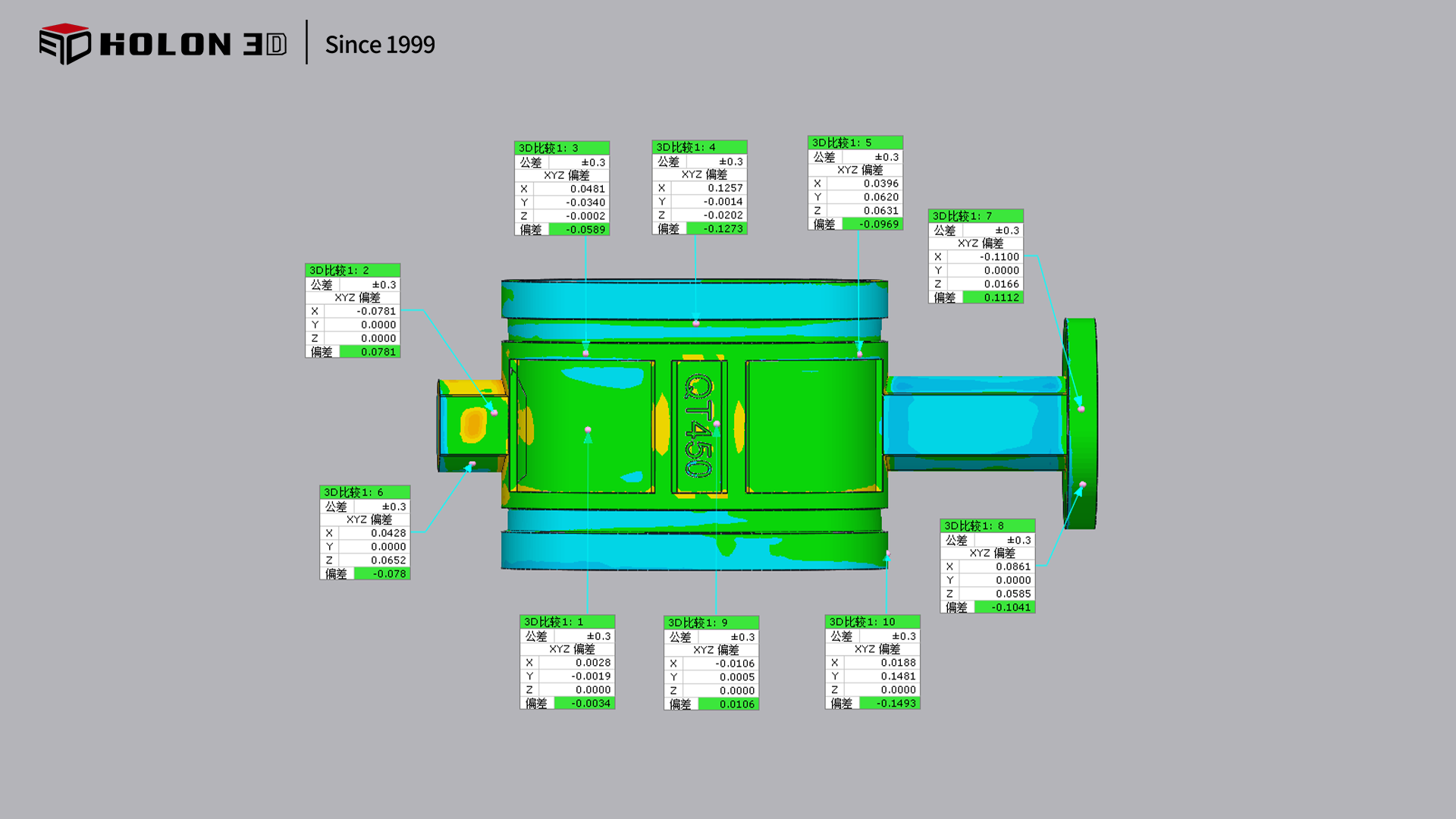

三維比對檢測圖

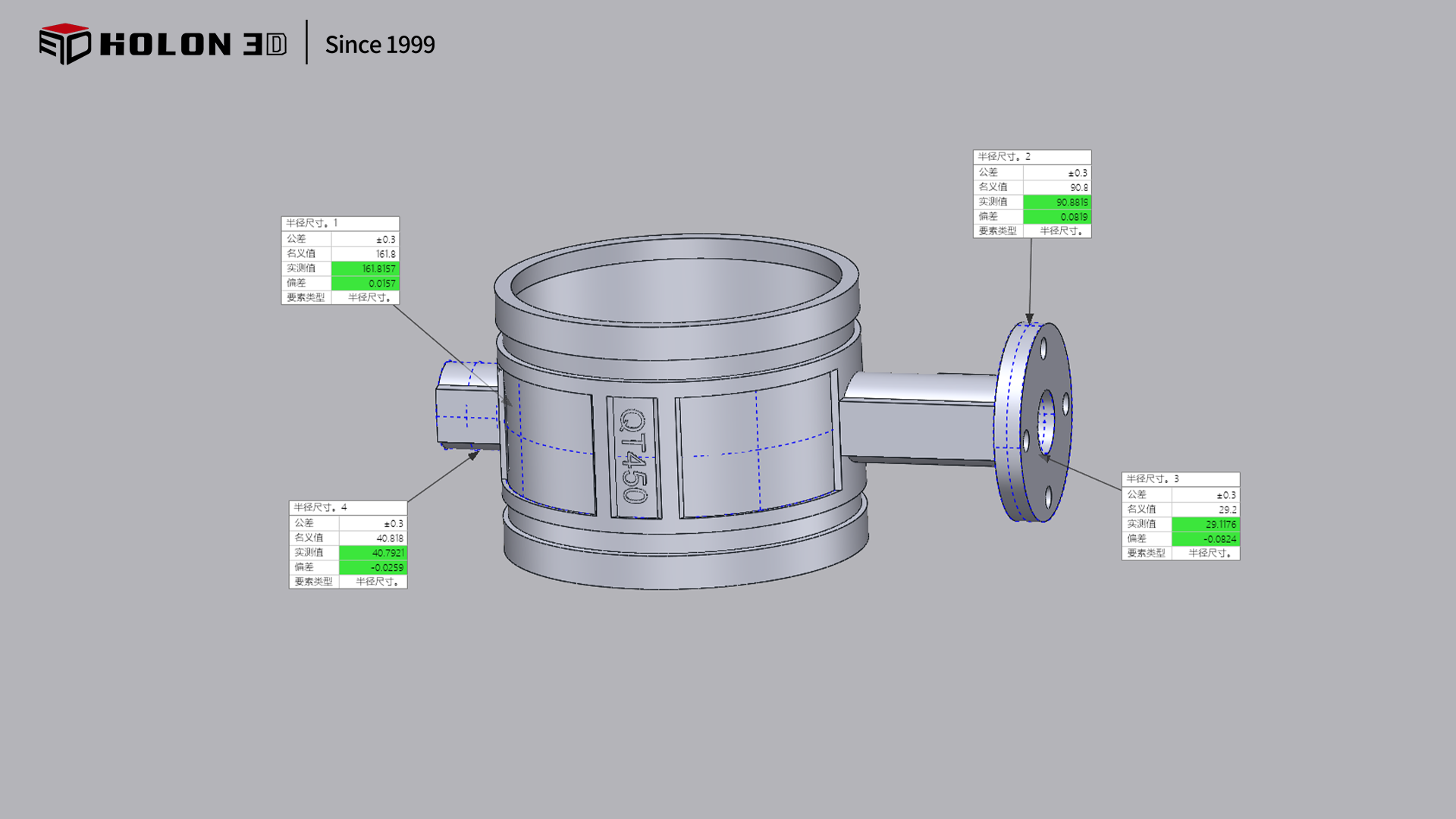

三維檢測（尺寸測量）圖
