某大型螺紋鍛件制造企業為提高產品質量管控水平，主動尋求數字化檢測方案，找到Holon 3D公司，希望通過三維掃描技術對其工件進行高精度數據采集，支撐后續質量分析與安全評估，替代傳統低效的人工檢測流程。

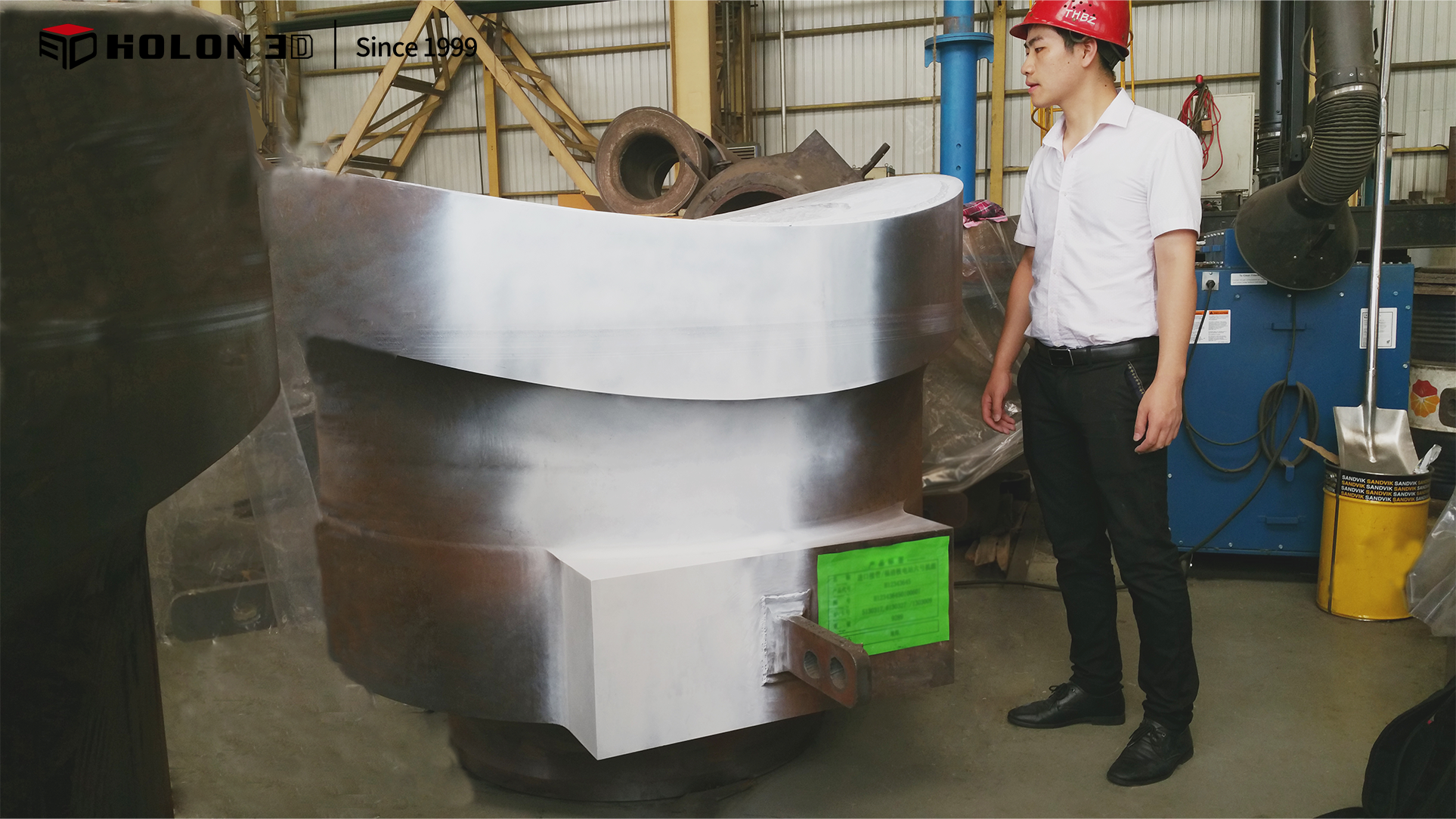

現場實物圖
該企業生產的工件兼具大尺寸曲面與精密螺紋結構，傳統檢測工具難以兼顧全局形變與微觀細節的測量需求。尤其螺紋齒形、曲面過渡區域存在盲區，人工檢測易產生誤差，且效率低下。此外，工件深孔結構等特性進一步增加了數據完整性與精度保障的難度，亟需兼具高分辨率與適應性的掃描方案。

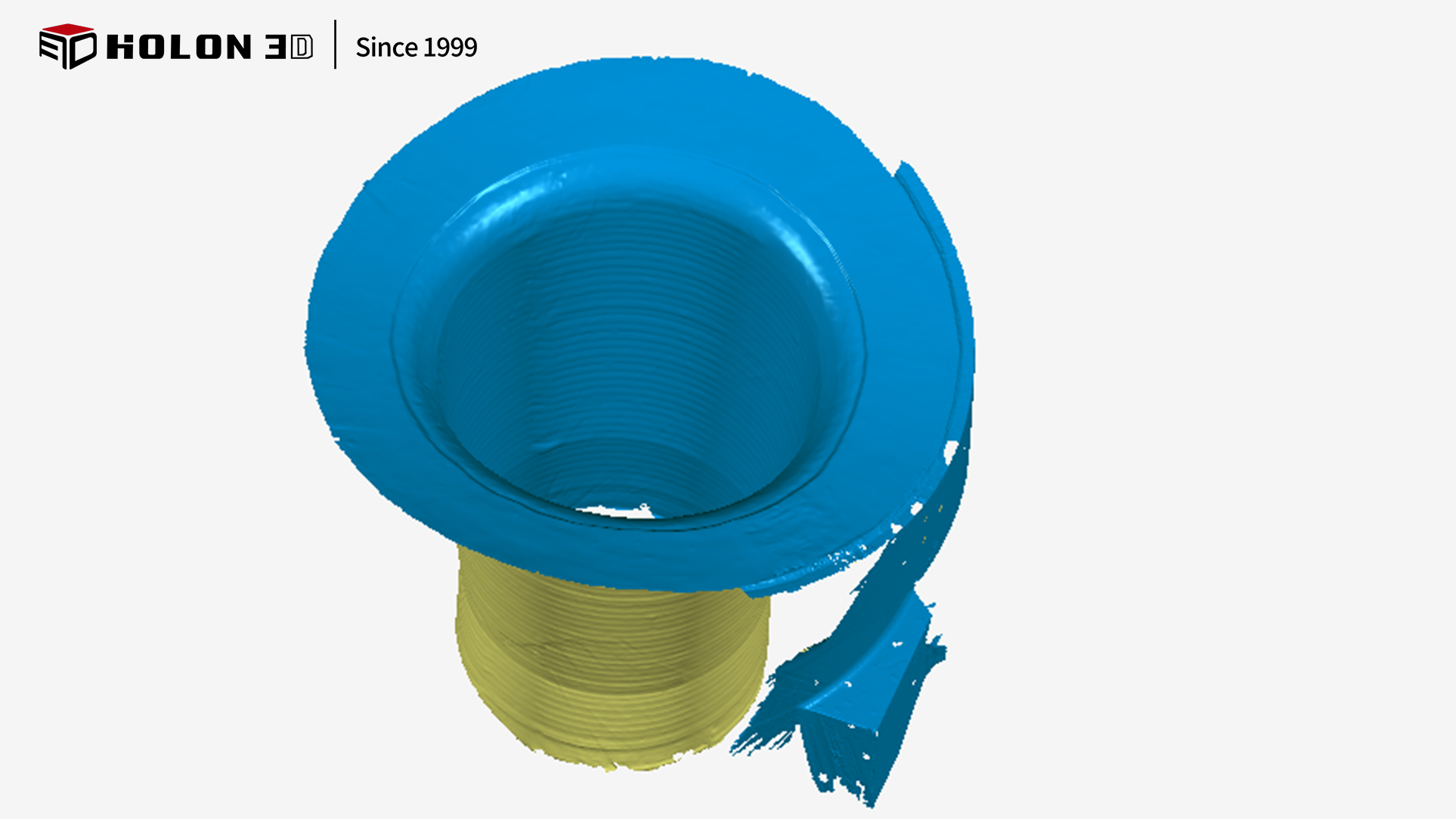

點云數據圖
Holon 3D為其定制搭載全藍光技術的Model 49三維掃描儀，通過0.02mm精度與每秒420萬點的超高速采樣，精準捕捉螺紋齒距、曲面曲率等關鍵特征。設備支持激光亮度調節，可靈活應對反光或深色表面干擾；四種掃描模式一鍵切換，既能快速覆蓋大尺寸工件整體輪廓，亦可切換深孔、精細模式解析螺紋根部細節，確保復雜結構數據的完整性與一致性，為質量評估提供可靠依據，充分達到客戶要求。

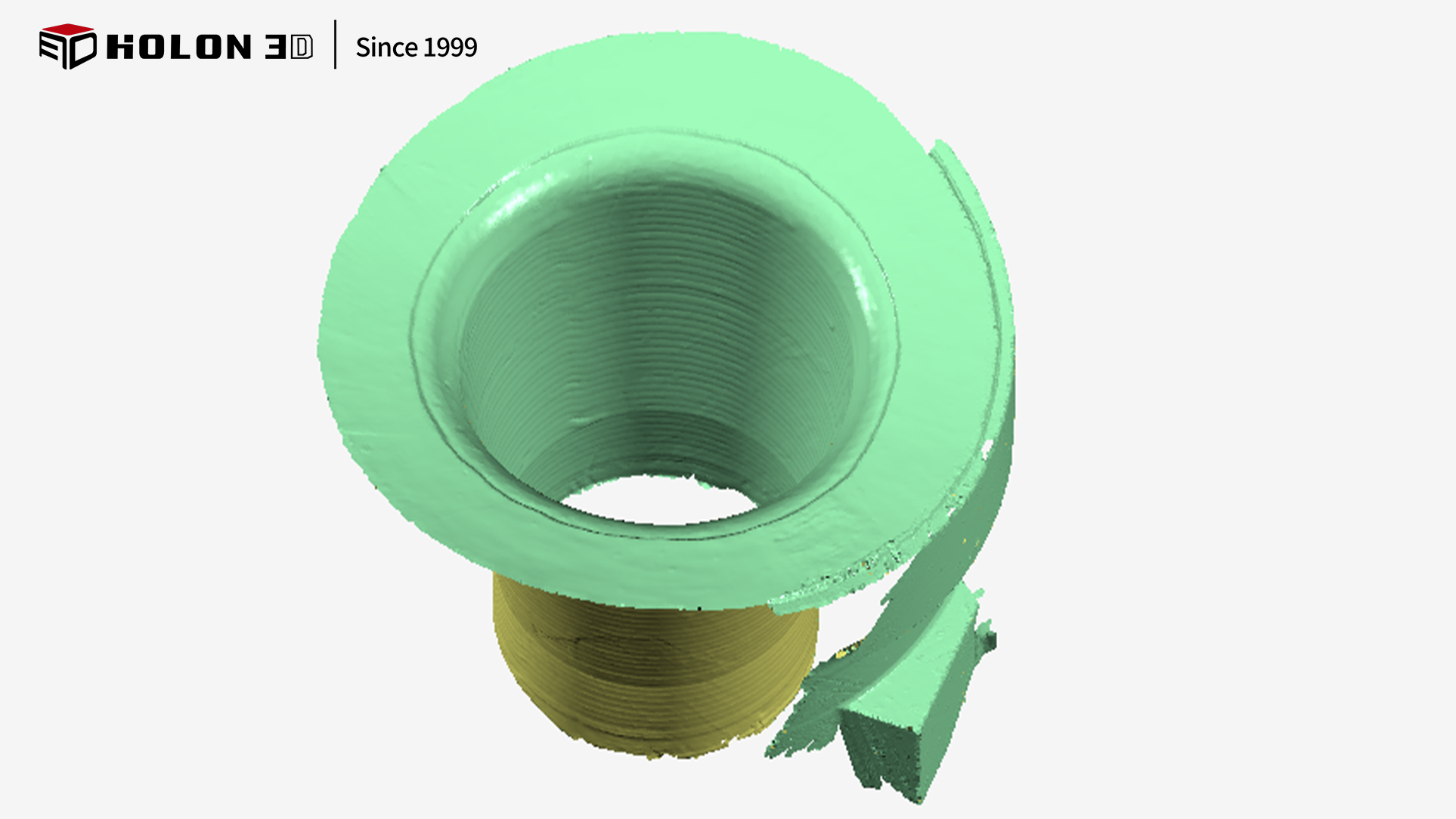

掃描數據圖

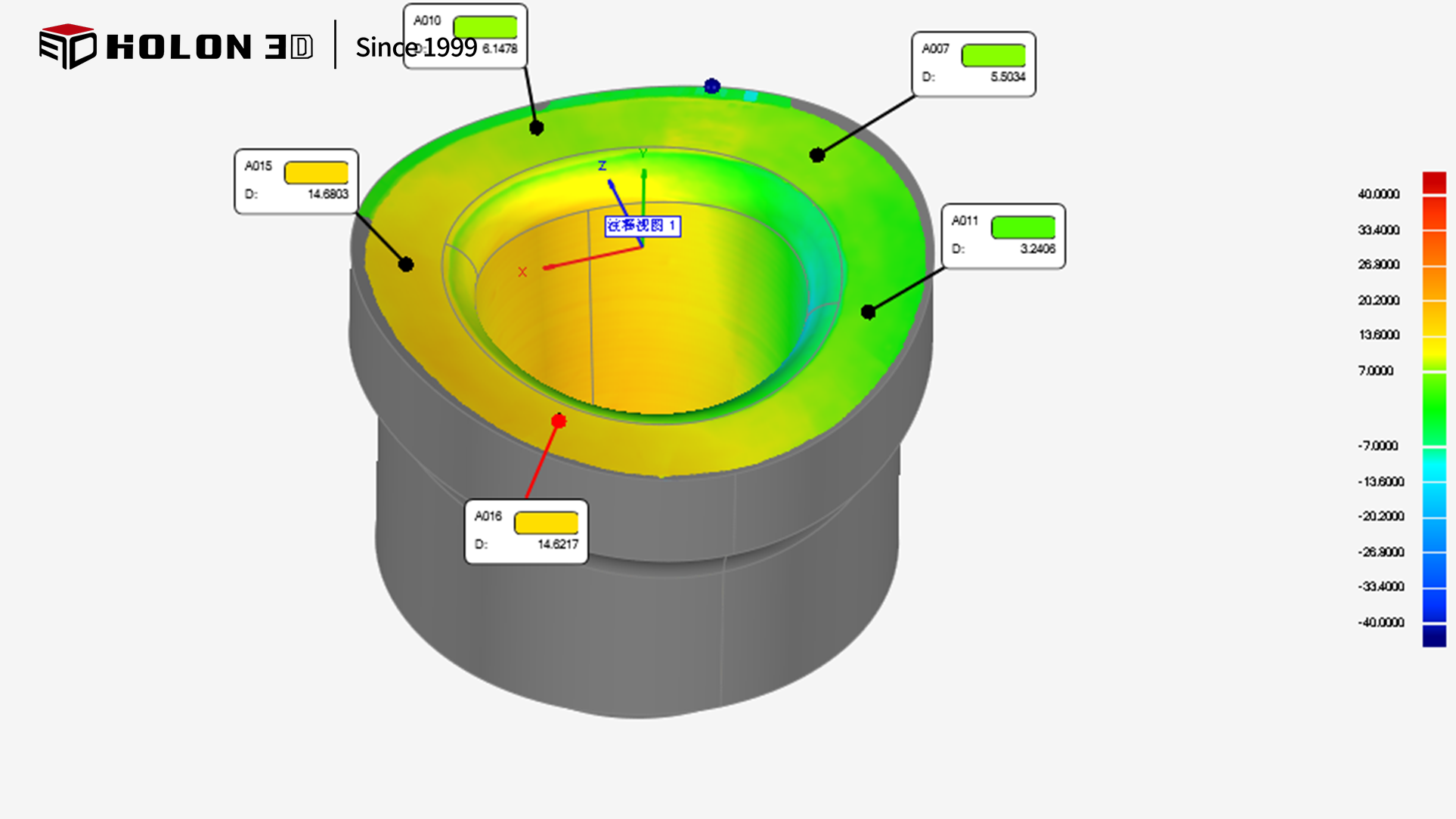

對比數據圖
