燃?xì)廨啓C(jī)是以連續流動的氣體為工質帶動葉輪高速旋轉，將燃料的能量轉變?yōu)橛杏霉Φ膬?nèi)燃式動力機械，是一種旋轉葉輪式熱力發動機。燃燒室和渦輪工作溫度高，還承受燃?xì)廨啓C(jī)在起動和停機時，因溫度劇烈變化引起的熱沖擊，故它們是決定燃?xì)廨啓C(jī)壽命的關鍵部件。需要對汽輪機圓弧斷面做掃描獲取數據分析存在問題，提高工作效率，使用自動化三維測量方式能提供合適的解決方案。

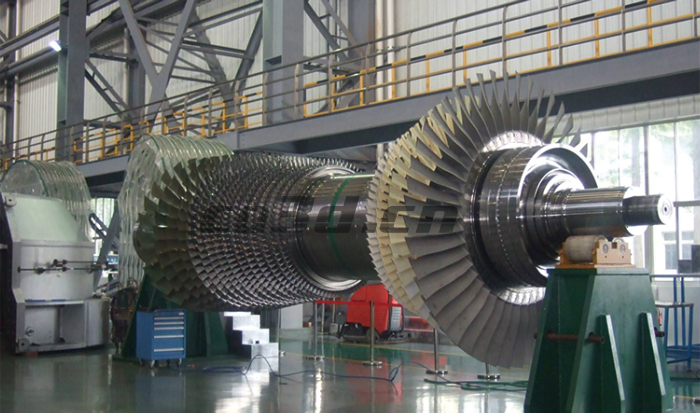

燃?xì)廨啓C(jī)現場實拍圖
面臨問題| Practical problems
燃?xì)廨啓C(jī)體積大，需要檢測的圓弧斷面不能拆分出來，斷面弧度大，給傳統檢測工作帶來難度，而且客戶要求不能貼點跟噴粉，檢測速度要快。使用傳統的人工測量方式十分繁瑣、耗時，降低工作效率，延長工程期限，并且獲取數據不完整，不能滿足客戶需求。

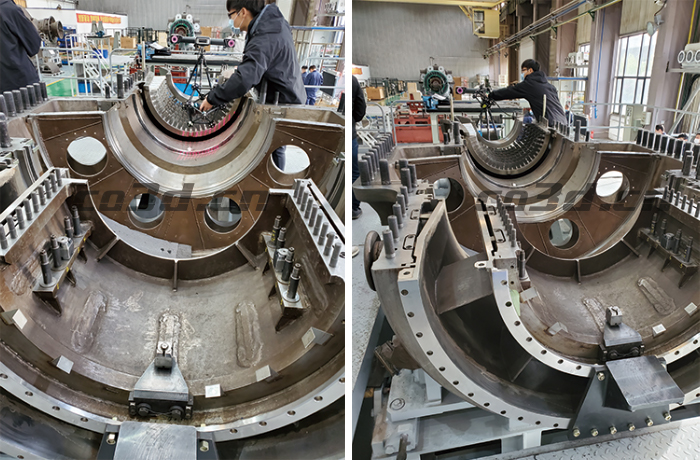

燃?xì)廨啓C(jī)現場掃描圖
解決方案| Co3d solution
使用設備：HL-Scan自動化三維測量系統

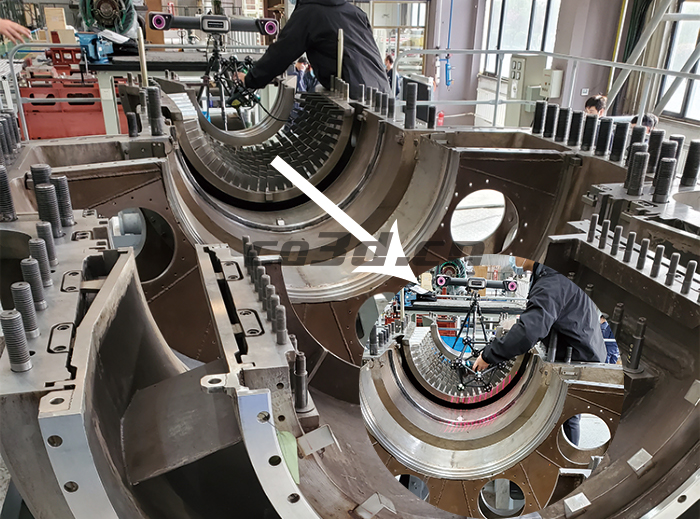

燃?xì)廨啓C(jī)掃描細節圖
燃?xì)廨啓C(jī)圓弧斷面檢測使用華朗三維HL-Scan三維在線檢測系統結合最新三維掃描技術對燃?xì)廨啓C(jī)進行有效數據掃描，過程無需貼點或噴粉，操作方便，即拿即掃，手持式方便移動掃描，掃描速度快、精度高，在短時間內獲取高精度三維數據，還可以配合機器人掃描減少人工干預，實現自動化檢測，提高工作效率。

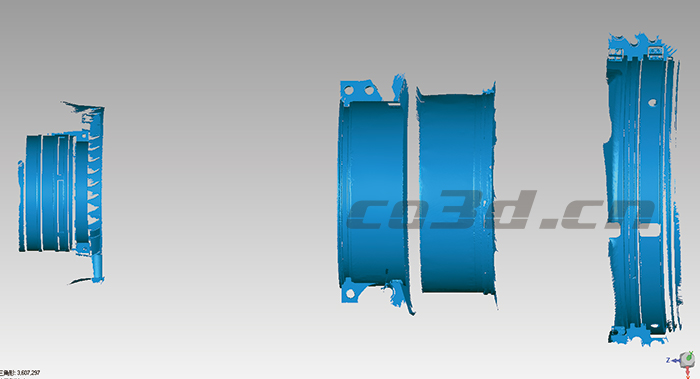

燃?xì)廨啓C(jī)圓弧面STL數據圖
獲取數據導入三維檢測軟件中，可以快速獲取詳細的圓弧斷面跟原始數模三維檢測報告，清晰明了知道存在的問題，有效解決客戶面臨的問題，能實現自動化掃描檢測，大大提高工作效率，從而縮短產品研發設計跟加工周期，降低生產成本。

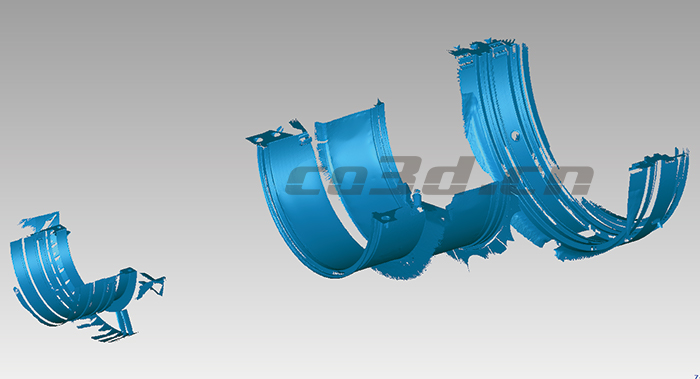

燃?xì)廨啓C(jī)圓弧面STL數據圖

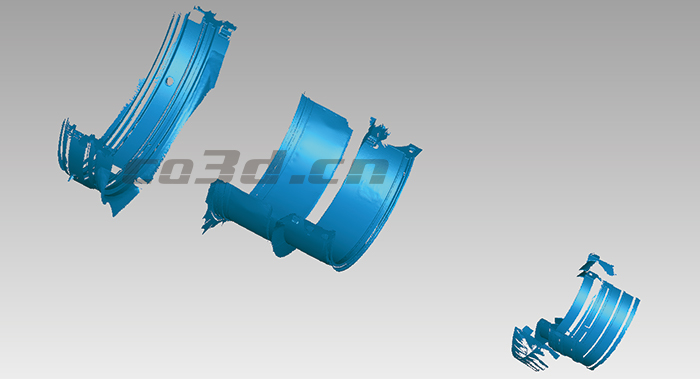

燃?xì)廨啓C(jī)圓弧面STL數據圖
