沃爾沃卡車配件生產公司希望獲取卡車頂蓋的三維掃數據，根據卡車頂蓋高密度的點云數據對產品關鍵部位和本身的瑕疵進行區分，保證卡車頂蓋加工效率和生產質量。
1、單純使用傳統的方法（如檢具、治具、三坐標等）去測量卡車頂蓋，十分的繁瑣、耗時，而且不易對卡車頂蓋的形狀進行準確、快速地測量、檢測。
2、卡車頂蓋有許多曲面，各面凹槽形狀各異，而且卡車頂蓋體積比較大容易產生形變，一般的三維掃描儀難以快速、準確獲取汽車保險桿的三維數字模型。
針對卡車頂蓋有許多曲面，各面凹槽形狀各異的特點。華朗三維工程師提出解決方案中使用檢測設備：手持式三維掃描儀3DH-M（快速獲取卡車頂蓋高精度的三維數據）+逆向設計軟件將卡車頂蓋點云數據轉換為三角網格面數據），進行卡車頂蓋的二次設計。
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
華朗三維工程師使用手持式三維掃描儀3DH-3M，快速獲得高精度的卡車頂蓋3D數據。該三維掃描儀具有體積小、重量輕、操作簡便、掃描快捷、無需外接交流電源的特點。 能快速的車頭頂部進行三維掃描，獲取高密度點云數據。僅需要30分鐘就獲能得到卡車頂蓋三維數據，精度達到0.07mm。利用獲取的卡車頂蓋三維數據，導入逆向軟件中進行后期處理，加快卡車頂蓋的二次設計，給其他相關部門提供可靠的參數,加快了卡車頂蓋的生產。

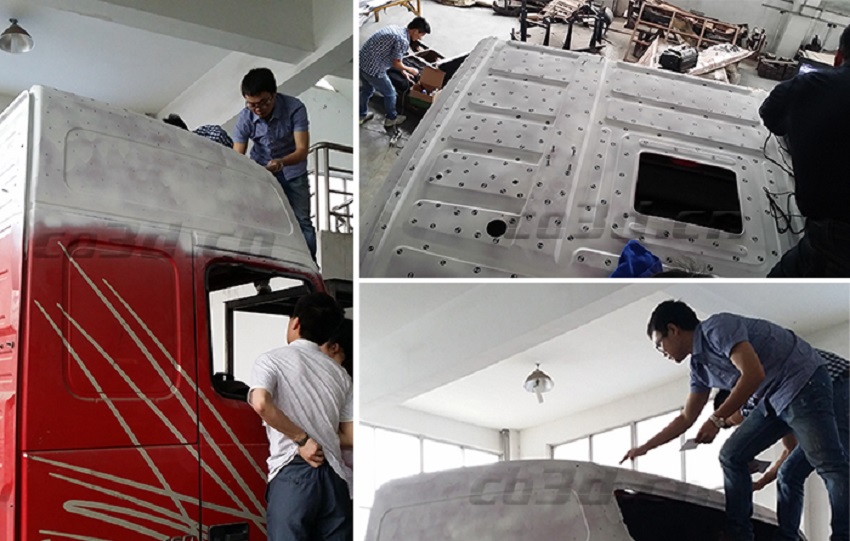

卡車頂蓋掃描前期工作

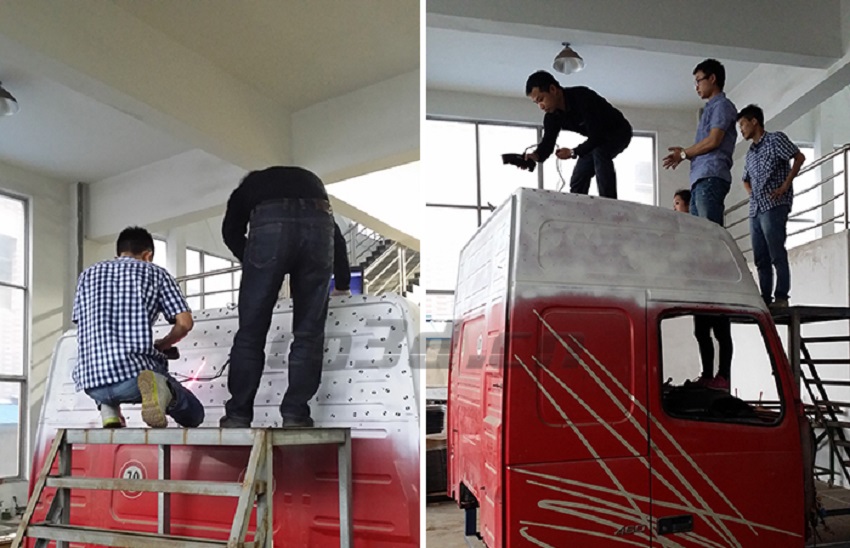

卡車頂蓋掃描現場圖

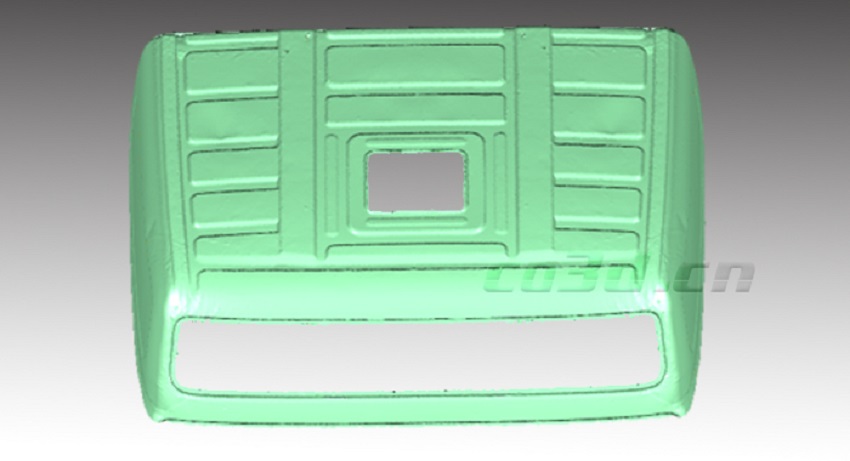

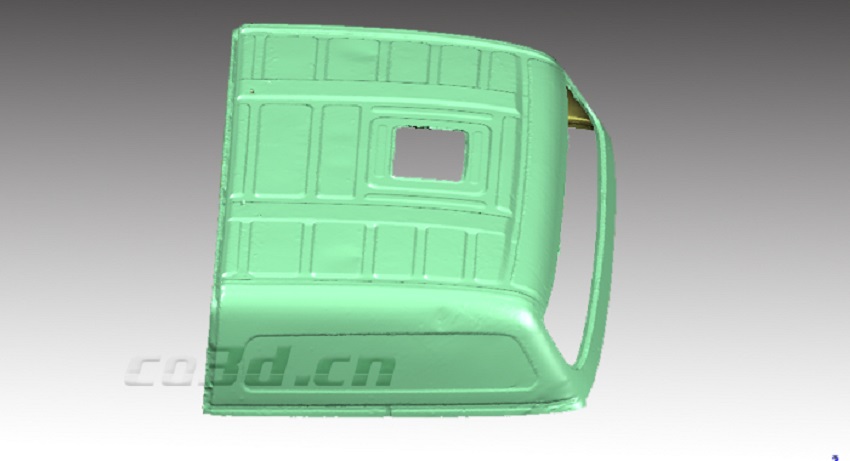

卡車頂蓋頂部點云數據
卡車頂蓋頂部點云數據

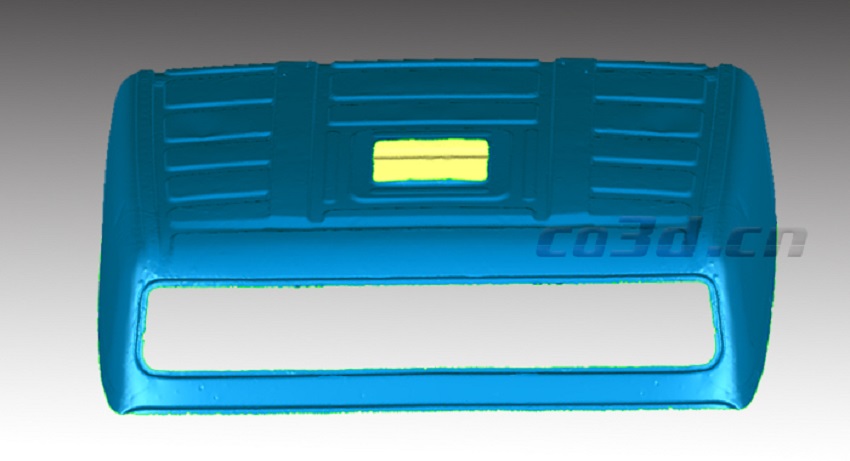

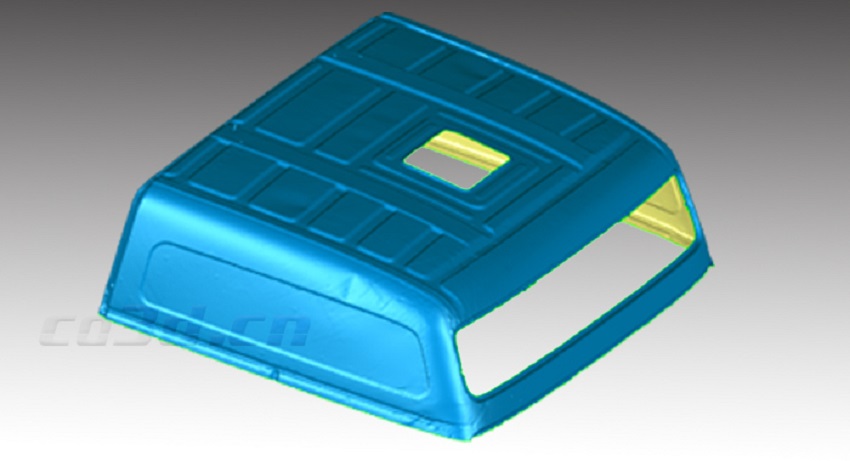

卡車頂蓋頂部STL數據圖
卡車頂蓋頂部STL數據圖
