某著名汽車公司希望對他們所生產的汽車線路進行檢測，獲取汽車線路三維數據，為后續的逆向設計以及三維檢測提供數據支持。
面臨問題| Practical problems
1.線是圓柱形，朝向各異、線路長達5米要全面掃描，客戶精度要求高。
2.單純使用傳統的檢測方法（如檢具、治具、三坐標等）十分的繁瑣、耗時，而且不易對汽車線路的結構進行準確、快速地測量、檢測。
解決方案| Co3d solution
某知名汽車公司需要設計汽車路線，要提高測量的效率，大幅縮短測量時間，測量的精度也要得到良好的控制，要求全局測量精度控制在0.1mm以內，純手工繪制非常耗時，跟不上市場的更新?lián)Q代。在了解了該公司的具體要求后，華朗工程師使用三維攝影測量系統（HL-3DP）以及三維掃描儀（HL-3DW）來掃描汽車線路，獲取汽車線路三維數據后，二次設計和質量檢測都非常方便。
1、三維攝影測量
所掃描的汽車線路長達5米，由于線是圓柱形，朝向各異、對精度要求高，普通的三維掃描儀不適合。華朗工程師首先使用三維攝影測量系統（HL-3DP）拍攝汽車線路的多幅圖像，通過三維測距方式，HOLON3DP軟件自動的將這些影像結合起來經過運算之后，就可得到每一個編碼點圓心的3D坐標，計算出汽車線路表面關鍵信息點的3D坐標值。

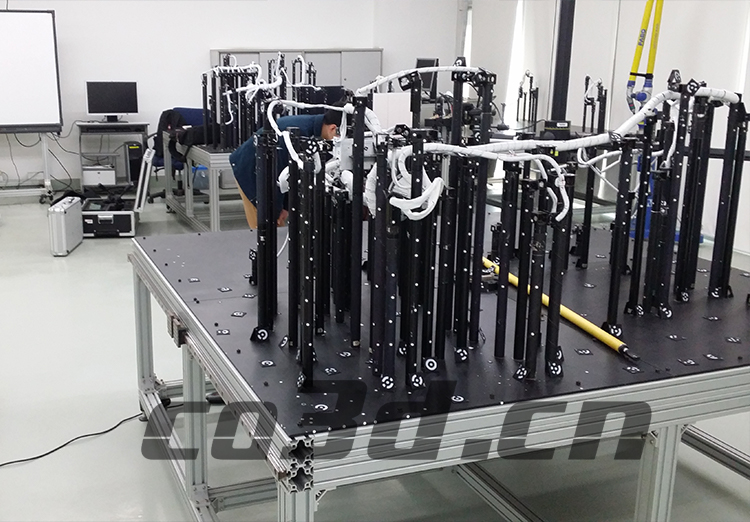

汽車線路三維掃描現場
2、三維掃描
將汽車線路表面3D坐標數據導入HOLON3DS掃描系統，使用三維掃描儀（HL-3DW），快速獲得高精度的汽車線路三維數據。該三維掃描儀具有超大的掃描幅面、便攜式設計、掃描速度極快、精度高、高穩定性等特點。利用三維攝影測量系統（HL-3DP）與三維掃描儀（HL-3DW）的配合可以對大面積曲面的點云信息進行校正，大大提高三維掃描儀的整體點云拼接精度，提高工作效率。僅需要1個半小時就獲得了汽車線路三維數據，精度達到0.15mm。
汽車線路點云數據圖
汽車線路STL數據圖
3、三維檢測：
將獲取的汽車線路三維數據導入檢測軟件中，可以迅速檢測汽車線路 (CAD) 模型和產品的制造件之間的差異，能以直觀易懂的圖形比較結果來顯示兩者的差異。
汽車線路對比檢測圖
汽車線路柱狀分析圖
汽車線路對比檢測數據
