摩托車發動機就是將進入氣缸中的燃料混合氣點燃使其燃燒所產生的熱能變?yōu)闄C械能，并由曲軸將動力通過傳動機構傳給摩托車后輪而變?yōu)檐囕v行駛動力的機械。摩托車發動機有著慣性力小、振動小、噪音低等優點。發動機發揮著重要的作用，對摩托車具有很大的影響力。需要把握檢測好質量問題，客戶就想對發動力掃描獲取數據，分析需要改良的地方。

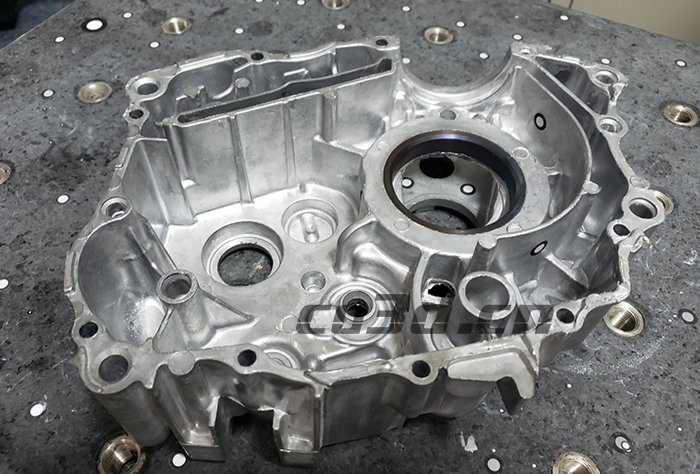

摩托汽配件現場實拍圖
面臨問題| Practical problems
發動力整體結構復雜不規則，表面凹凸不平 ，凹凸部分形狀各異。曲面輪廓孔位較多，而且大小不一，有些顯得特別小。整體結構上給掃描工作帶來一定的難度。
如若延用傳統的三維掃描儀，會在掃描過程遇到難題，掃描速度慢，細節深孔部分掃描不齊，導致整體掃描數據精度低， 無法解決面臨的問題，提供不了好的解決方案。
摩托汽配件掃描現場圖
解決方案| Co3d solution
根據所了解到的問題，我司工程師使用手持三維掃描儀HOLON760快速掃描獲取摩托車發動機高精度的三維數據，設備光源7組交叉激光線加額外一束激光線共計15條激光線，掃描速度極快，捕捉能力強，穩定性強。還可切換成單條激光掃描模式，適用于掃描深孔及死角，正好可以解決工件孔位多，大小不一的問題，細節掃描效果好。由此獲取的數據精度高，也極大的提升工作效率。

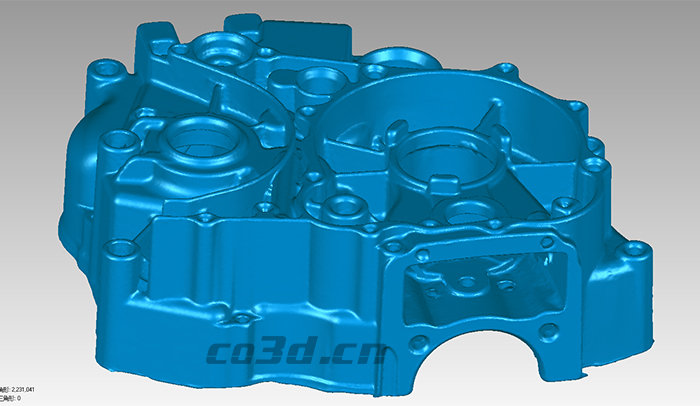

摩托汽配件STL數據圖

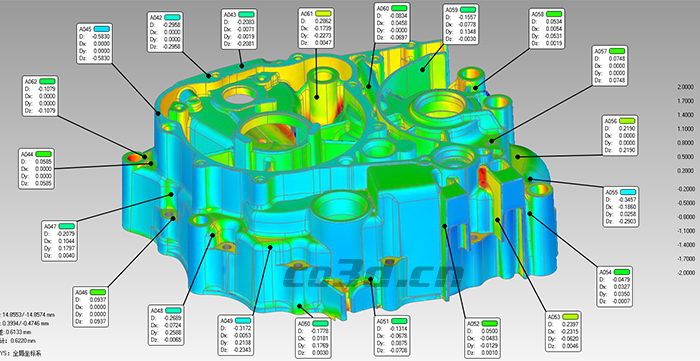

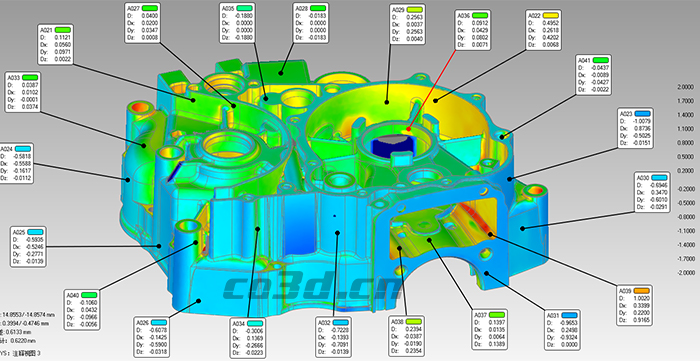

將掃描獲取的三維數據導入三維檢測軟件中，快速獲取發動機三維檢測數據，可與原始數模進行對比分析，生成直觀易懂的檢測圖形報告來顯示兩者的差異。設備操作方便且耗時較短，整體掃描速度非?？?，并且數據完整，精度高，細節處的掃描效果好，掃描過程也令客戶十分滿意。很好的解決了面臨的問題，提供了完整可靠的數據，為后期帶來了很大的幫助。
摩托汽配件STL數據圖

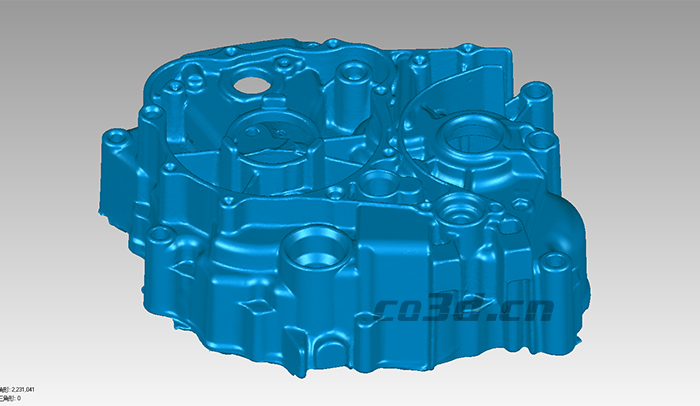

摩托汽配件三維數據圖
摩托汽配件三維數據圖
