隨著社會進入工業化，車使用率越來越高，因此要求也會越來越高。缸蓋經常與高溫高壓燃?xì)庀嘟佑|，因此承受很大的熱負荷和機械負荷?？蛻粝胍獟呙璜@取數據，檢測生產出來的汽車缸蓋質量達標情況，根據高密度的點云數據對汽車缸蓋關鍵部位和產品本身的瑕疵進行區分，保證產品設計完全符合加工邏輯。

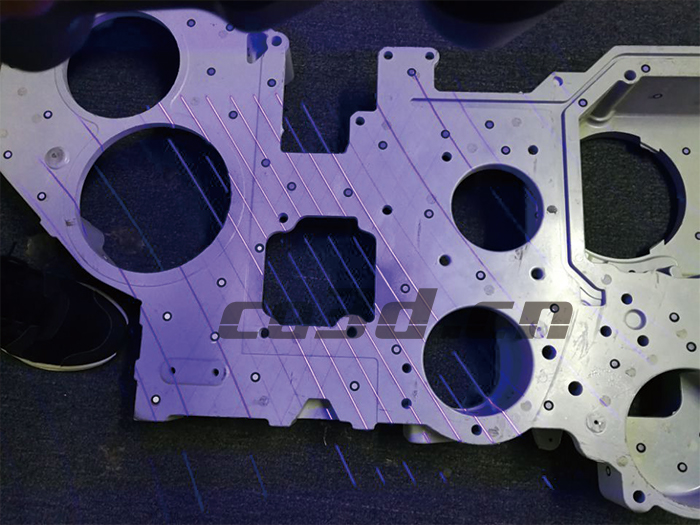

汽車缸蓋掃描現場圖
面臨問題| Practical problems
汽車缸蓋曲面較多，各面凹槽形狀各異，非常復雜，需要快速獲取掃描的三維數字模型，效果細節處理要好。

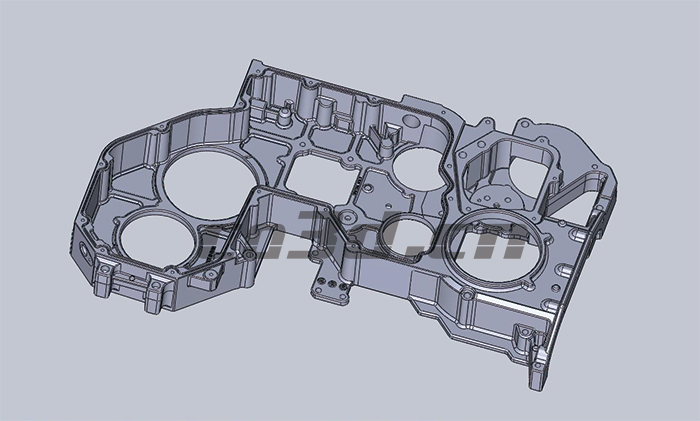

汽車缸蓋STL數據圖
使用傳統測量方式（檢具、治具、三坐標等），獲取數據不完整，對于曲面部位無法測量，導致獲取數據量不完整，無法進行后續的工作計劃。

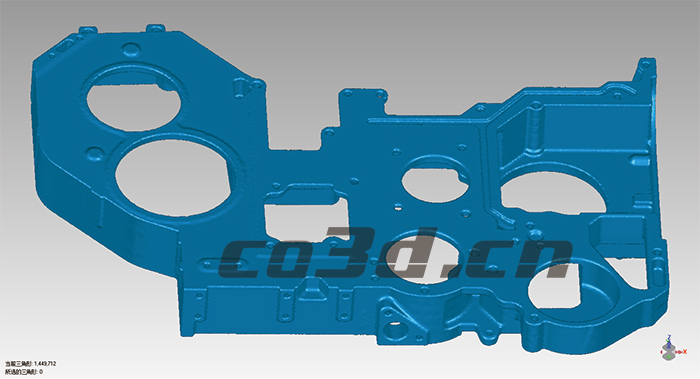

汽車缸蓋STL數據圖
解決方案| Co3d solution
針對這次掃描樣件的特征跟要求，采用的是我司手持式三維掃描儀HOLON751，掃描速度快，精度高，穩定性強，標志點自動拼接技術與自主研發掃描軟件配合擁有超高掃描精度和工作效率。使用掃描儀對汽車缸蓋進行全面掃描獲取數據，細節處的地方可以使用精細模式去掃描，獲取數據精度高。

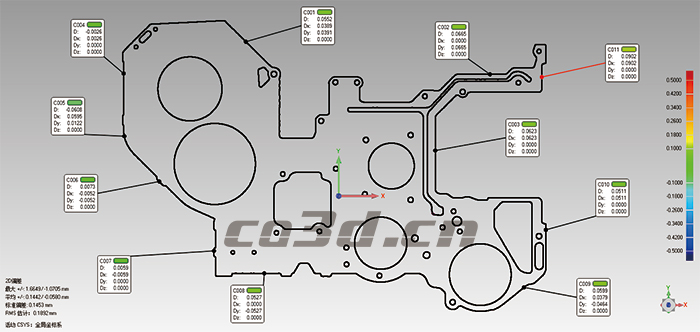

汽車缸蓋3D截面圖
將獲取三維數據導入檢測軟件中，可以迅速檢測汽車缸蓋模型和產品制造件之間的差異，能直觀易懂用圖形比較結果來顯示兩者的差異，能夠?qū)ζ嚫咨w特征進行細致分析，同時還能捕捉并體現剖面的形位偏差。對于我們的數據報告，客戶感到很滿意，能準確體現出所存在的問題，解決在產品設計上的不好之處，提高生產效率與質量。

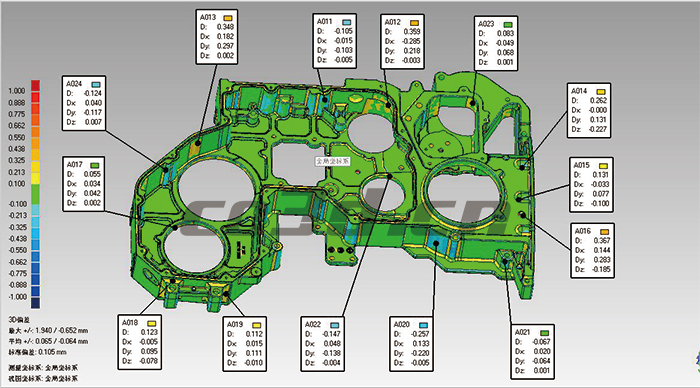

汽車缸蓋三維檢測圖

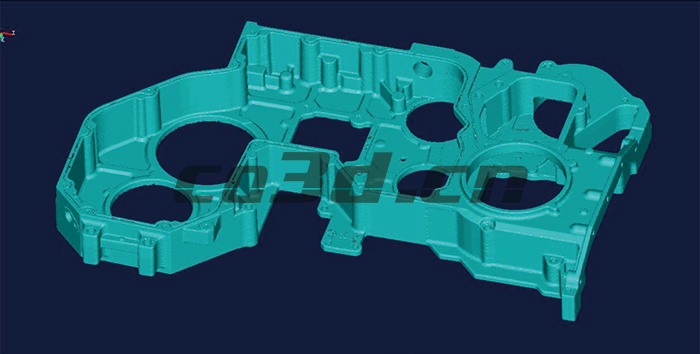

汽車缸蓋逆向設計圖
