汽車的發展是一個漫長的過程，經過不斷地改進、創新，要求的提升，成為現在具有多種型式、不同規格，廣泛用于社會經濟生活多種領域的交通運輸工具。汽車無論是在外形、性能還是顏色上，都發展變化很快，汽車外形演變的每一個時期都在不斷地開拓汽車新造型，除了是汽車性能得以提升，同時汽車美學也在發展。汽車車身是保護安全以及構成良好空氣力學環境，好的車身不僅能帶來更佳的性能，還能體現出車主的個性。車身外形較大，需要借助三維掃描儀來進行掃描檢測，獲取精準的數據滿足客戶的需求。

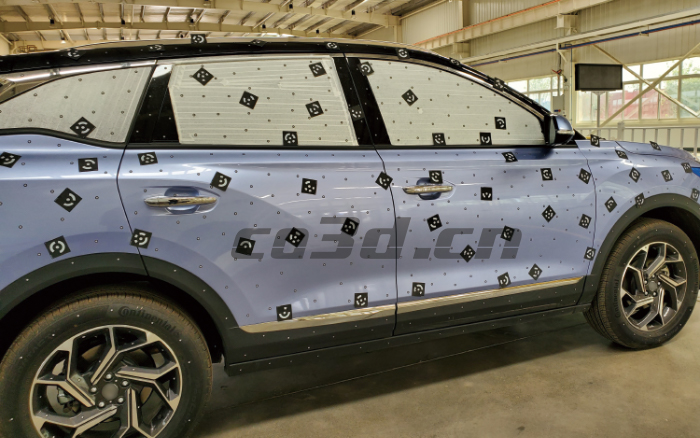

汽車車身現場實拍圖
面臨問題| Practical problems
汽車車身外形大，曲面弧度大，車身結構包含部位較多，每個細節掃描處理要求高，也對掃描精度要求高，后期需要做數據逆向。因此依靠人工去做測量獲取數據，難度很大，需要消耗時間多，也不能保證數據完整性、精度。

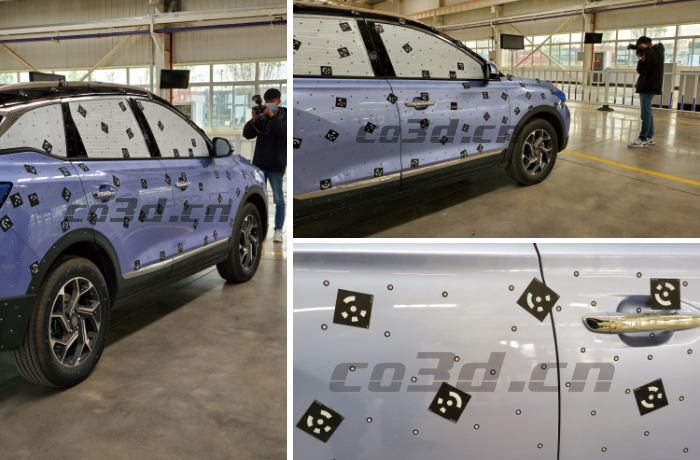

汽車車身現場掃描細節圖
解決方案| Co3d solution
了解完客戶的需求以及掃描物件，解決方案是使用：手持三維掃描儀HOLON751跟三維攝影測量系統3DP。
先是給被掃描物件貼上編碼點與標志點。使用三維攝影測量系統HL-3DP，從不同的角度拍攝被測物體多幅圖片，通過三維測距方式，HOLON3DP軟件自動計算數碼圖片中標志點和物體特征點的三維坐標，可以提高三維掃描儀的整體點云拼接精度。

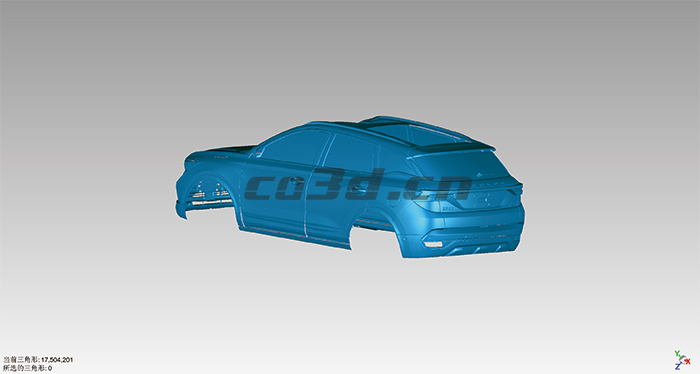

汽車車身STL數據圖
將得到汽車車身的3D坐標數據導入掃描系統中，使用手持式三維掃描儀HOLON751，快速對車身進行多方位多角度掃描，獲取高精度三維掃描數據。手持式三維掃描儀操作靈活方便，可移動式掃描，掃描速度快、精度高、穩定性強，提高了工作效率。掃描儀帶有精細模式，能對局部細小特征清晰掃描體現出來。利用獲取的三維數據，建立三維數模，達到客戶想要獲取的數據，便于后期的設計開發。

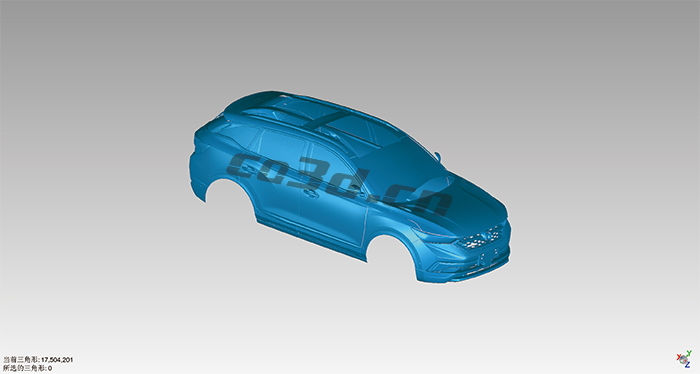

汽車車身STL數據圖

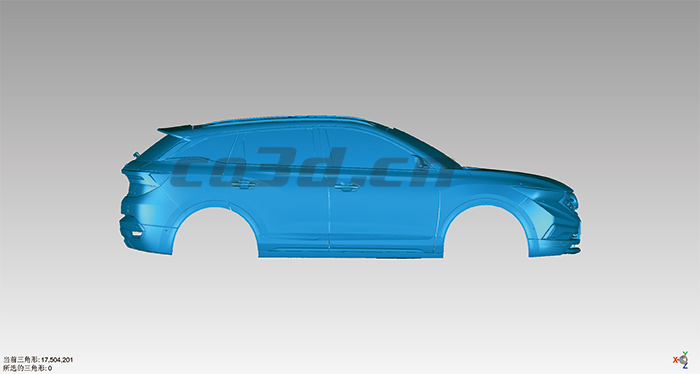

汽車車身STL數據圖
小結：在針對超大型物件三維測量時，三維攝影測量系統搭配三維掃描儀使用能夠降低三維掃描數據拼接的累計誤差，提高數據精度。獲取數據精度高，細節掃描好，能滿足客戶要求，可運用于后期的工作中，加快工程的進度。
