電動車作為當下最受歡迎的代步工具之一，具有方便小巧，節能低碳的特點，某電動車生廠商希望對生產的電動車車架進行逆向設計，加速新產品的開發。

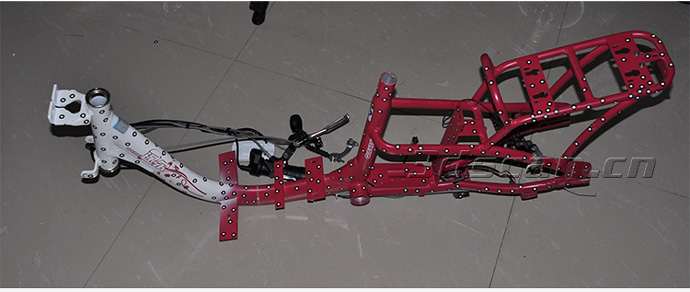

電動車車架實物圖
以輕便、環保為設計理念的電動車車架，是一個合金管架結構，弧度較大，采用傳統的測量方法比較困難，無法快速、精準得獲取電動車車架的三維模型數據。
針對客戶的需求，華朗三維工程師提出解決方案中使用：三維掃描儀HL-3DS（快速獲取電動車車架高精度的三維數據）+逆向設計軟件（將發動機點云數據轉換為三角網格面數據）+設計軟件。
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
2、三維掃描
使用三維掃描儀HL-3DS對電動車車架進行三維掃描，然后將數據導入三維逆向軟件中進行處理，再將處理后的數據導入設計軟件中，進行電動車車架的逆向設計。加速新產品的開發。

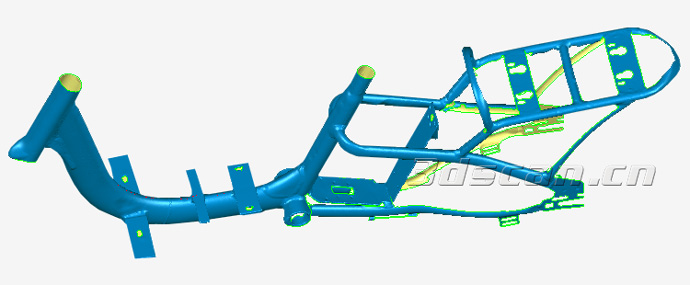

電動車車架stl數據圖
