汽車輪胎內罩三維檢測
發布時間：2024-04-24
瀏覽數：941
- A +
- A
- A -
國內某知名汽車生產制造商需對輪胎內罩進行對比檢測,內罩板是遮蓋車輪的車身外板，符合流體力學，減小風阻系數，讓車行駛更加平穩，采用華朗三維自主研發的手持式三維掃描儀Model 41對輪胎內襯進行三維掃描，獲取到高精度的三維數據，提高輪胎內罩的二次開發效率，節約了成本，縮短了新產品的開發周期。

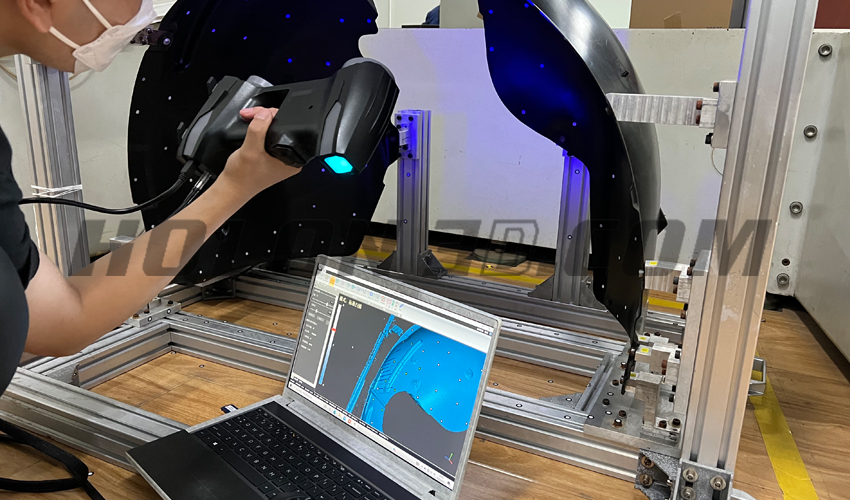

汽車輪胎內罩掃描現場圖
面臨問題
1、單純使用傳統的方法(如檢具、治具、三坐標等)去測量輪胎內襯，十分的繁瑣、耗時，而且不易對輪胎內襯的形狀進行準確、快速地測量、檢測。
2、輪胎內襯曲面大，工件呈黑色，而且輪胎內罩體積比較大容易產生形變，一般的三維掃描儀難以快速、準確獲取汽車保險桿的三維數字模型。

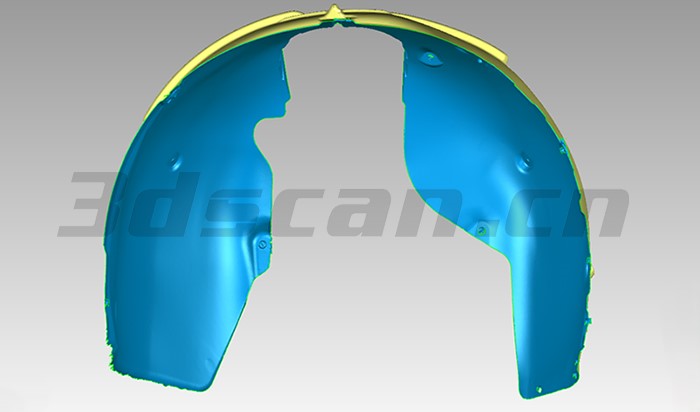

汽車輪胎內罩STL數據圖
解決方案
客戶想對生產出來的輪胎內罩做進一步改進，節約生產成本，提高產品合格率。因此華朗三維工程師提供了專業的解決方案：使用手持式三維掃描儀Model 41(快速獲取輪胎內襯高精度的三維數據)，導入對比軟件進行三維數據對比分析，精確得出工件數據誤差。

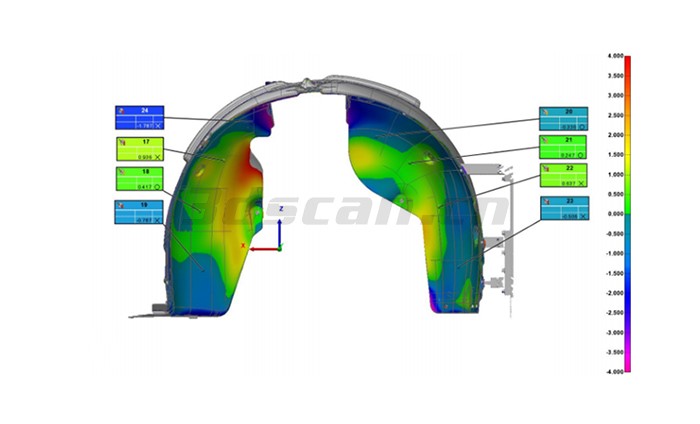

汽車輪胎內罩對比檢測圖

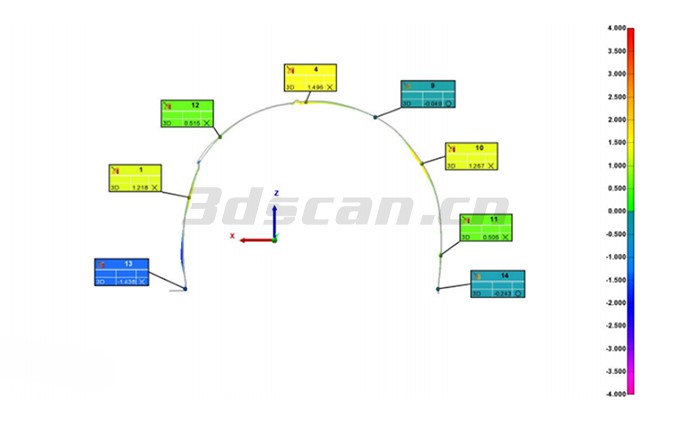

汽車輪胎內罩2D截面分析圖
