華朗三維受某知名賽車公司的委托，優化賽車的整體性能。在了解實際情況后，華朗三維工程師使用三維掃描儀HL-3DW掃描賽車底盤以及底板，進一步優化賽車性能。

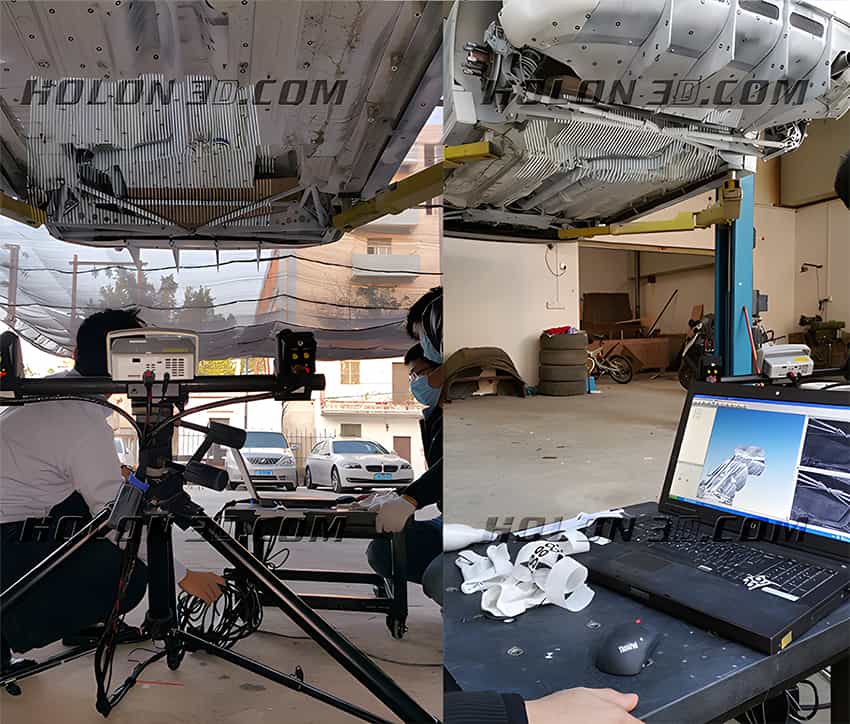

賽車底盤掃描現場圖
1、傳統的測量方法數據采集密度不夠（數據量不足）對于賽車底盤無法正常的進行檢測，后期也不能逆向制圖。
2、底盤長4.5m寬2.3m，一般三維掃描儀掃描幅面小，掃描大物件時累計掃描幅面過多，出現找不到標志點且拼接不上等問題。

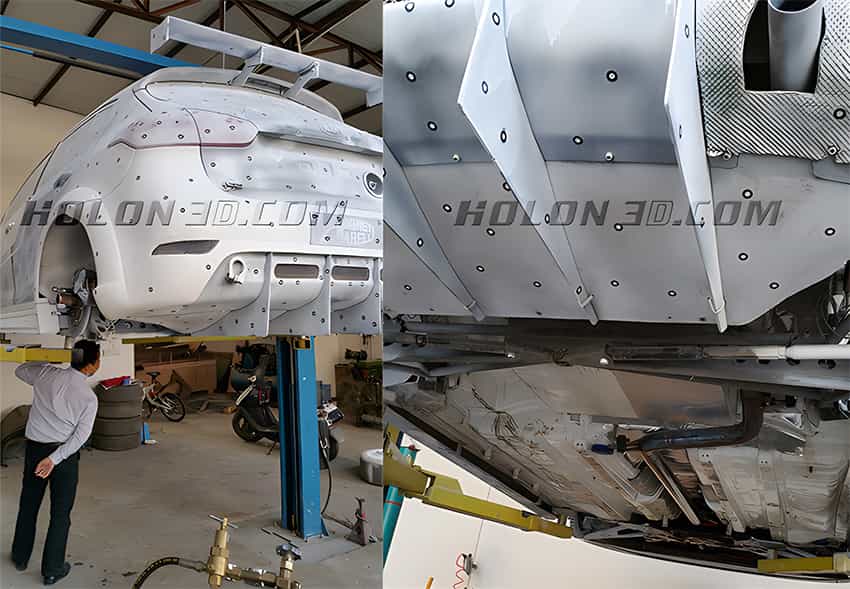

賽車底盤掃描現場圖
底盤是賽車的重要組成部分，許多負載元件直接裝配在上面，所以要求賽車底盤有足夠的強度，可以承受各個方向的沖擊力，同時具有較低的風阻系數。相對賽車的其他部件，底盤的制造需要花費更多的時間，因此必須首先設計底盤。在底盤制造之前，必須先生產一個與之大小相同的模型，再根據它制造模具，在模具中粘貼碳素纖維，最終制成底盤。

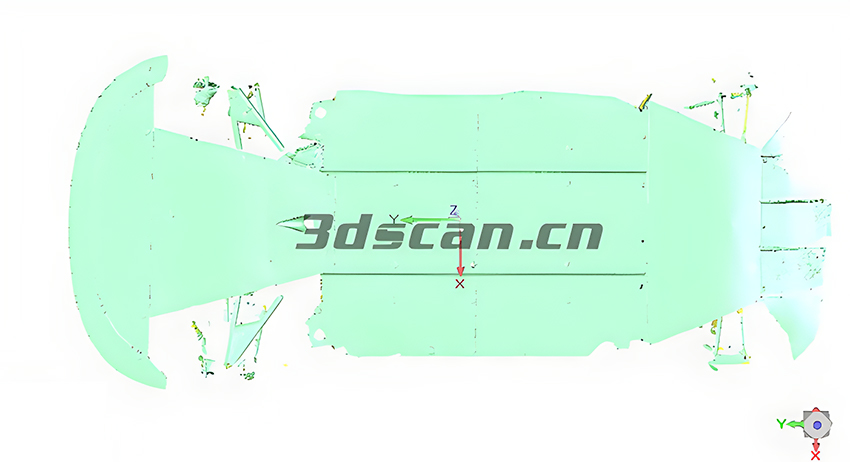

賽車底盤STL數據圖
1、前期準備工作
噴涂顯像劑：提高樣件表面底色對比度，獲取更好的掃描數據。
黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。

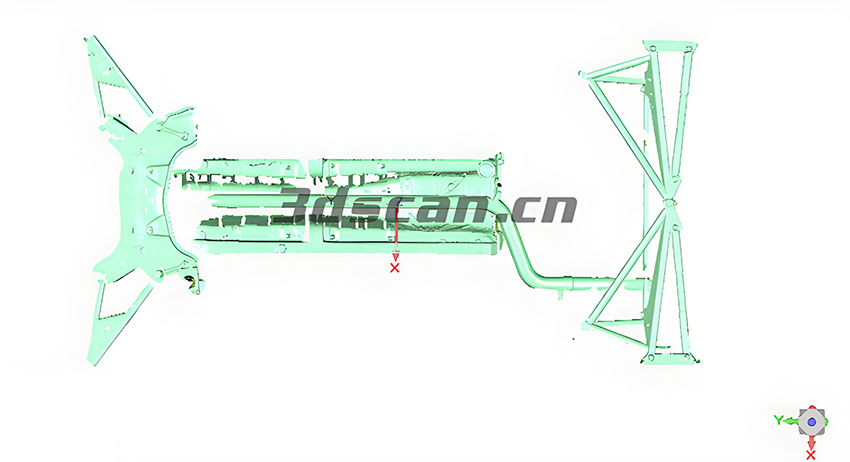

賽車底盤點云數據圖
2、三維掃描
首先使用汽車舉升機把賽車升到一定高度，再利用三維掃描儀（HL-3DW）獲取賽車底盤數據，將數據導入逆向軟件進行處理，根據獲取的數據制造模具，最終制成底盤。改善后可以使賽車底盤更好的與車身配合，降低風阻，提高賽車安全性。
華朗三維掃描儀（HL-3DW）具有：
● 超大的掃描幅面：可以快速的獲取賽車底盤數據，減少拼接誤差。
● 便攜式設計：方便帶至測量現場。
● 掃描速度極快：≤3-5秒內可得到幾百萬數據點，獲取賽車底盤數據只需要1個小時。
● 精度高：底盤掃描數據精度達到0.1mm 配圖：現場掃描（光柵）-點云-STL
