摩托車車架的三維掃描檢測
發布時間：2025-03-12
瀏覽數：841
- A +
- A
- A -
摩托車車架是整車的核心結構件，通常采用鋼管編織、鋁合金或碳纖維等材質，承擔動力系統支撐、車身穩定性及載荷傳遞等關鍵功能。其幾何精度直接影響操控性、安全性和耐久性。三維掃描技術通過非接觸式激光測量，可快速獲取車架表面數百萬個數據點，構建高精度三維模型。該技術克服傳統檢具的局限性，尤其適用于復雜曲面結構檢測，顯著提升質量控制效率。
摩托車車架實物
面臨問題
摩托車車架是一個合金管架結構，結構復雜，弧度較大，采用傳統的測量方法比較困難，無法快速獲取摩托車車架的三維模型數據，并且得到的數據精度無法滿足要求。
解決方案
針對客戶的需求，華朗三維工程師提出解決方案中使用：工業計量級三維掃描儀 Model49 快速獲取摩托車車架高精度的三維數據。
1、黏貼標志點：使獲取的數據在掃描軟件中進行定位拼接。

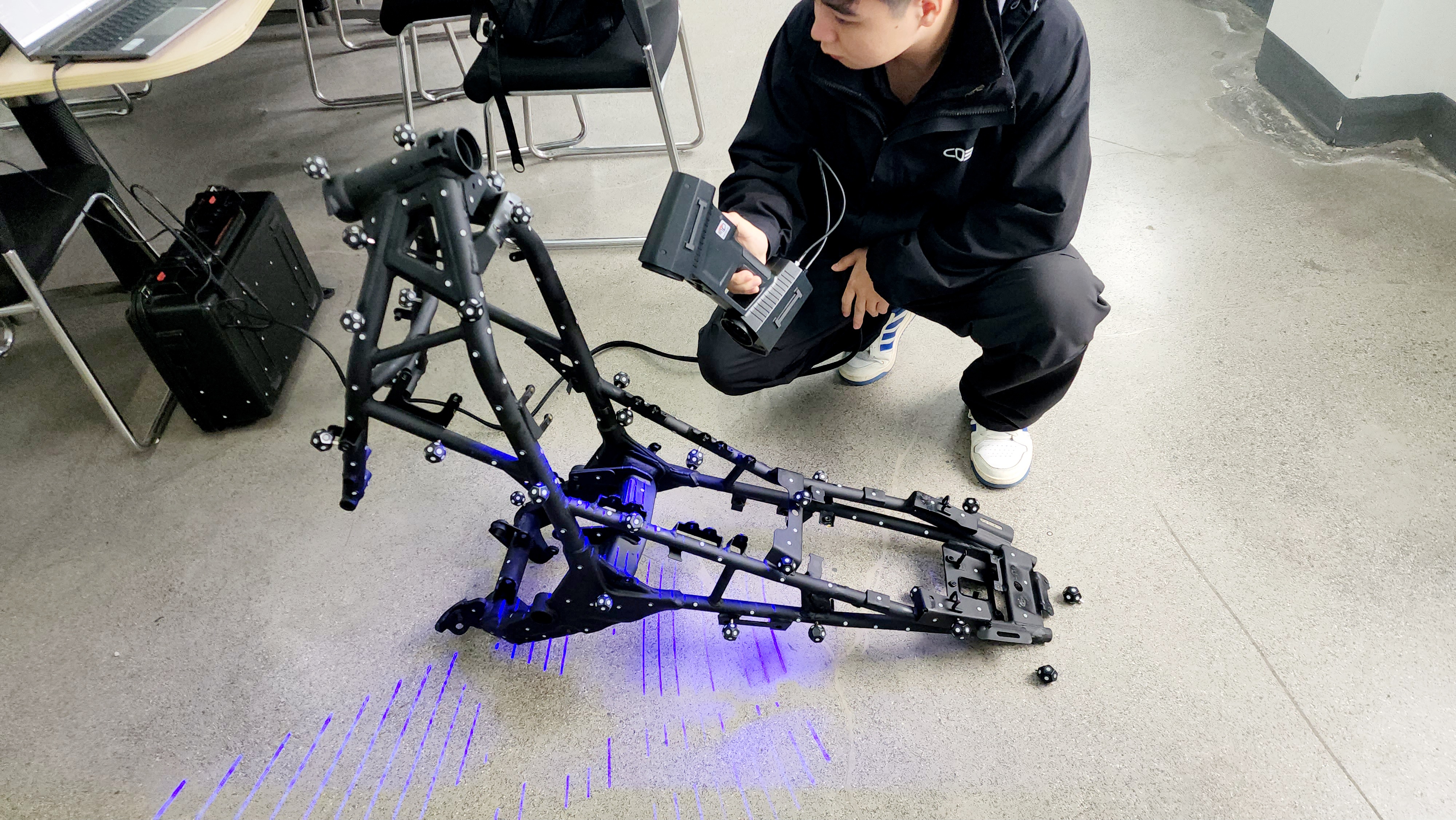

2、三維掃描：使用三維掃描儀對摩托車車架進行三維掃描，然后將數據導入檢測軟件中進行檢測，再將導出為PDF檢測報告，分析結果，提高產品的生成質量。

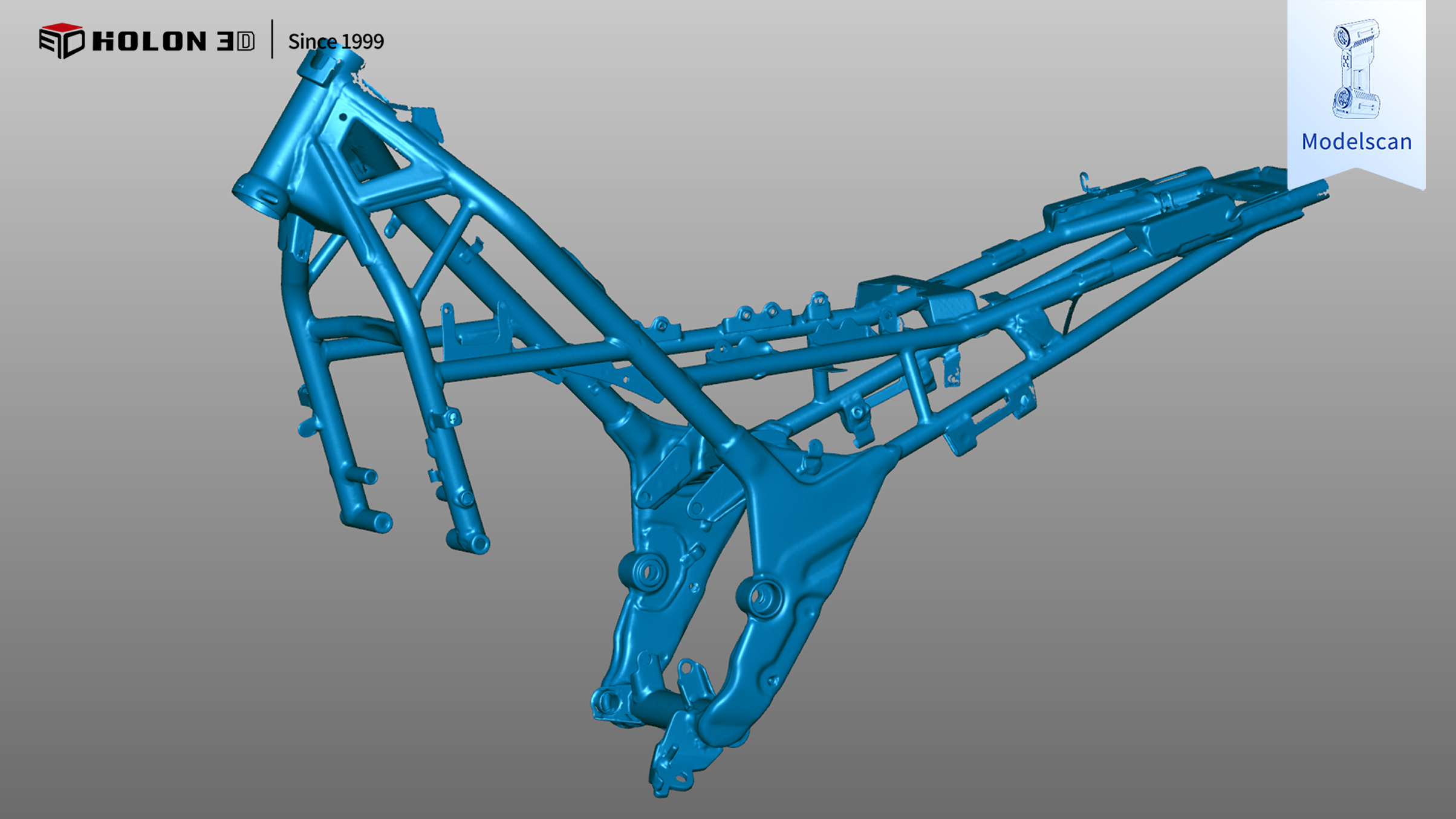

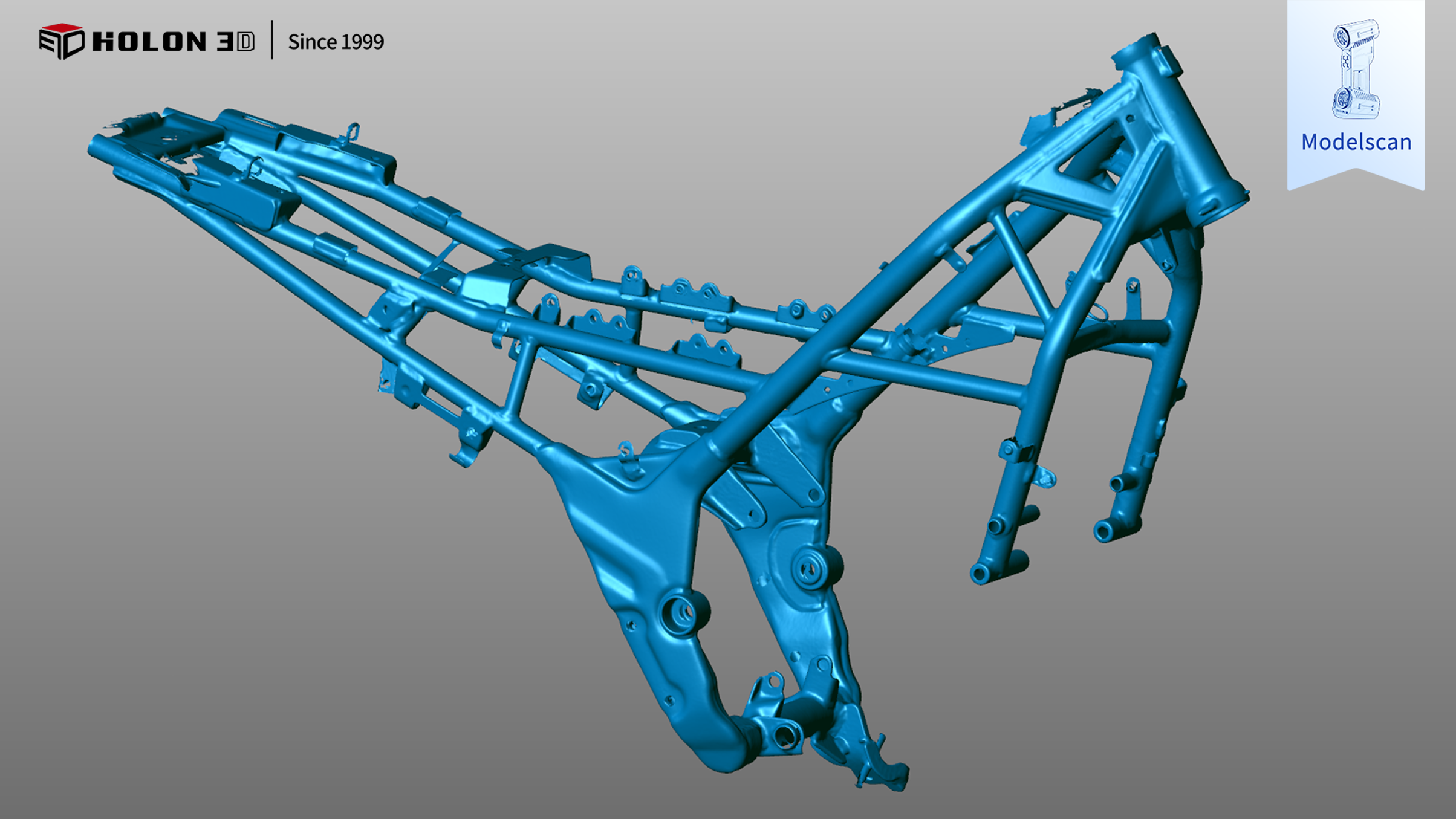

STL數據圖

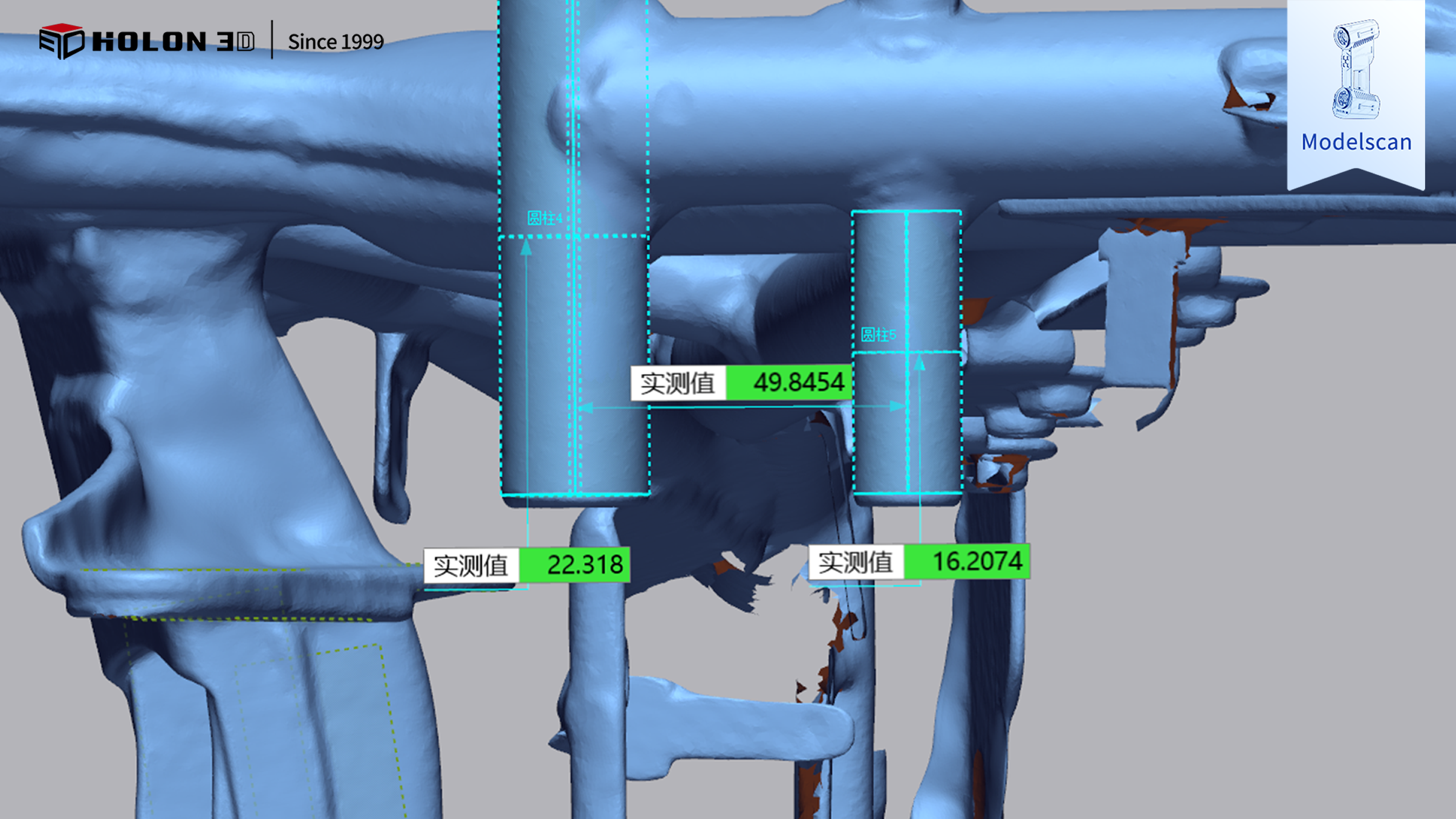

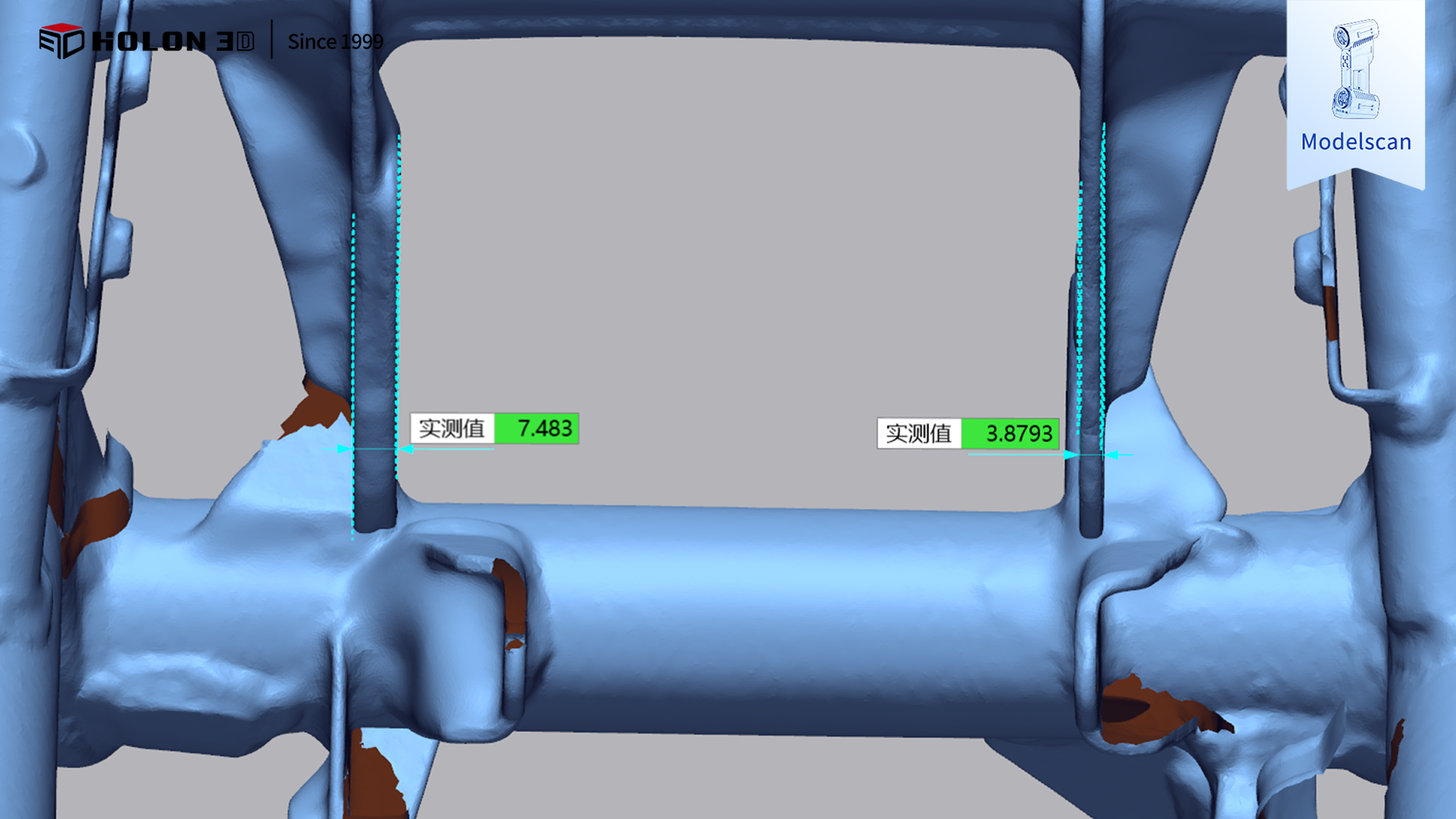

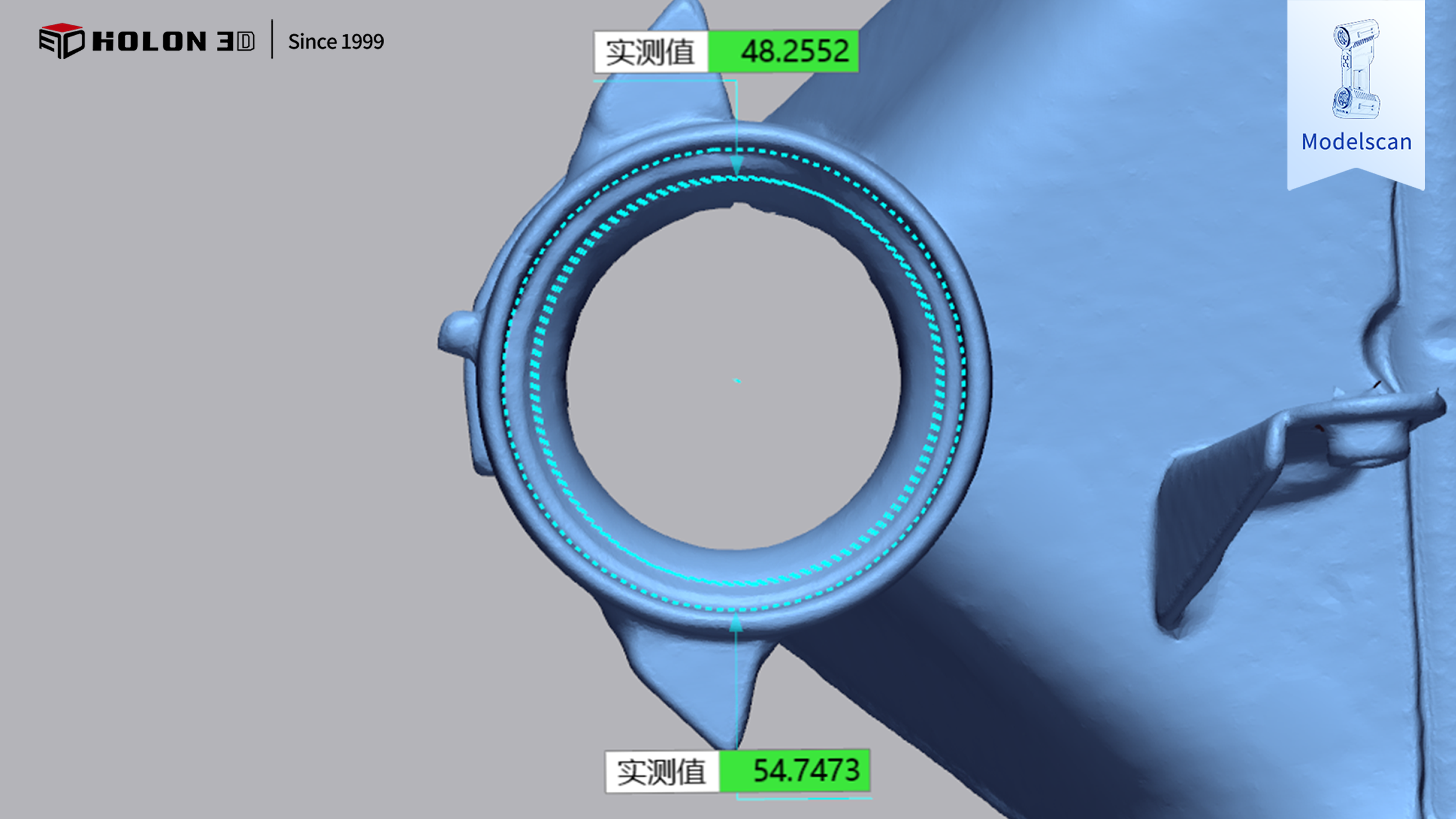

尺寸測量圖
