沙型件的三維檢測
發布時間：2025-01-02
瀏覽數：619
- A +
- A
- A -
砂型件是通過砂型鑄造工藝生產出來的零部件，其主要功能是形成鑄件的外部形狀和內腔，確保鑄件尺寸準確、表面質量良好。型腔的設計和制造質量直接影響鑄件的質量和精度，同時關系到生產效率和成本。華朗三維工程師使用掃描技術為砂型件的檢測提供了解決方案。

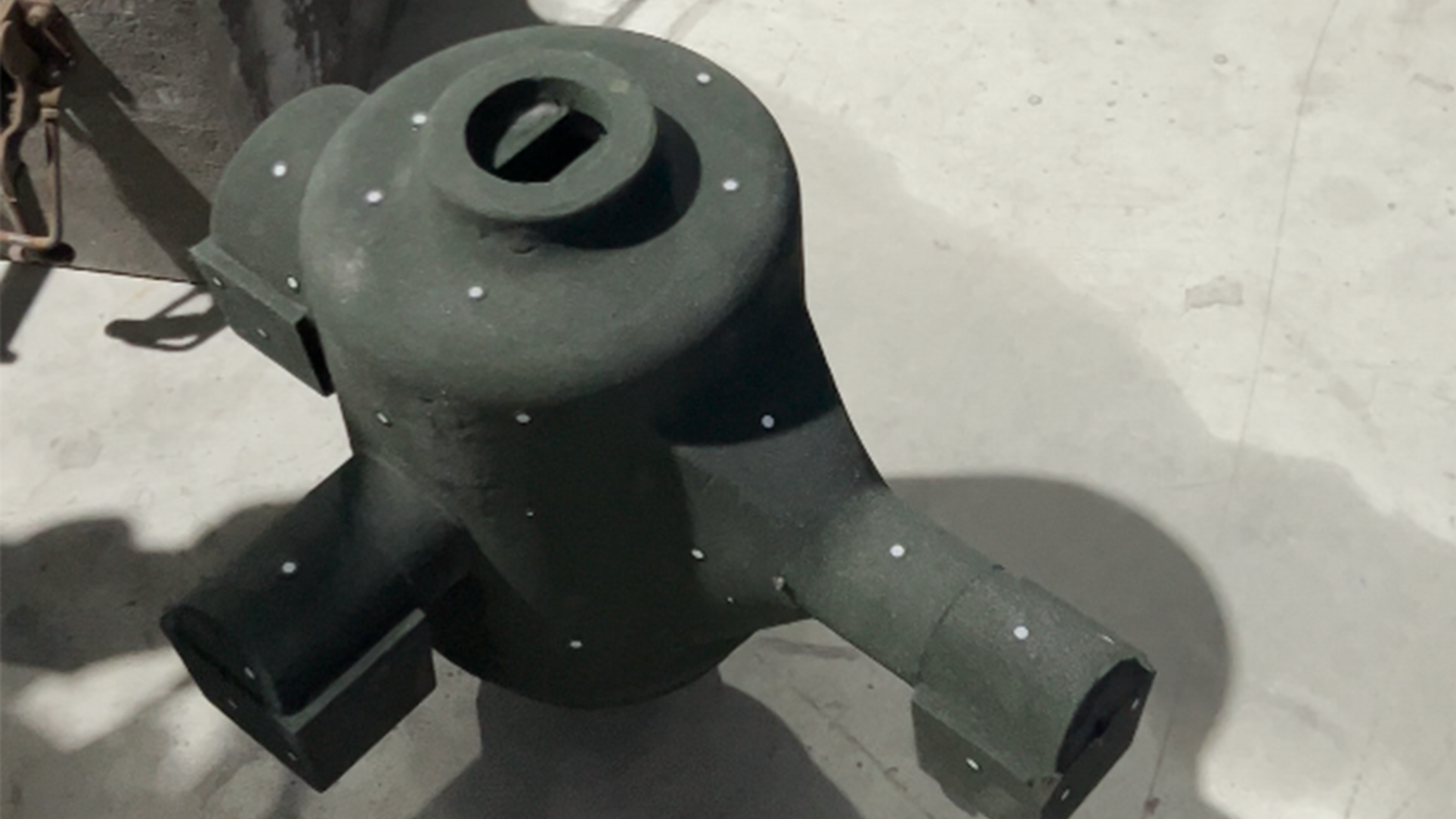

實物圖
面臨問題
1.使用傳統方法獲得的數據精度達不到要求，導致測得結果與實際情況相差甚遠。
2.砂型結構復雜且面積較大，使用傳統的人工目視檢測方法容易產生誤檢、漏檢和低效率現象。
解決方案
華朗三維工程師提供了解決方案，使用手持式三維掃描儀B71，其精度可達0.02mm，可以全面、快速地獲取砂型件的三維數據，包括尺寸、形狀、表面質量等關鍵信息。其高精度測量能力可以確保檢測結果的準確性，從而避免由于人為因素或儀器精度不足導致的誤差。對于結構復雜的砂型件，傳統檢測方法往往難以準確測量。而三維掃描技術可以快速獲取完整的三維數據，包括模具的內腔、曲面等復雜結構。此外，還可以在檢測軟件中進行虛擬裝配，模擬實際裝配狀態，為后續的檢測提供數據基礎。

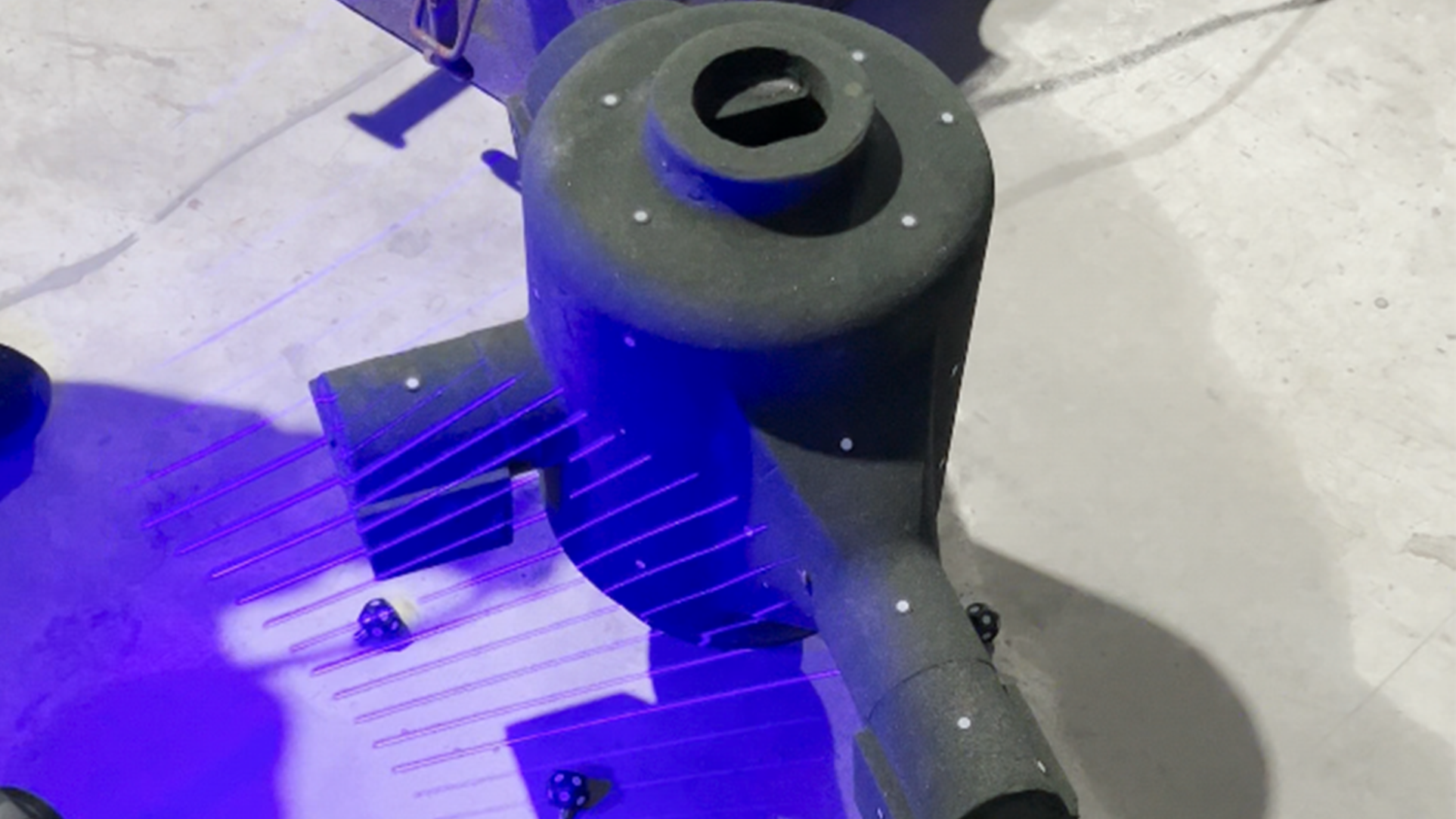

現場掃描圖

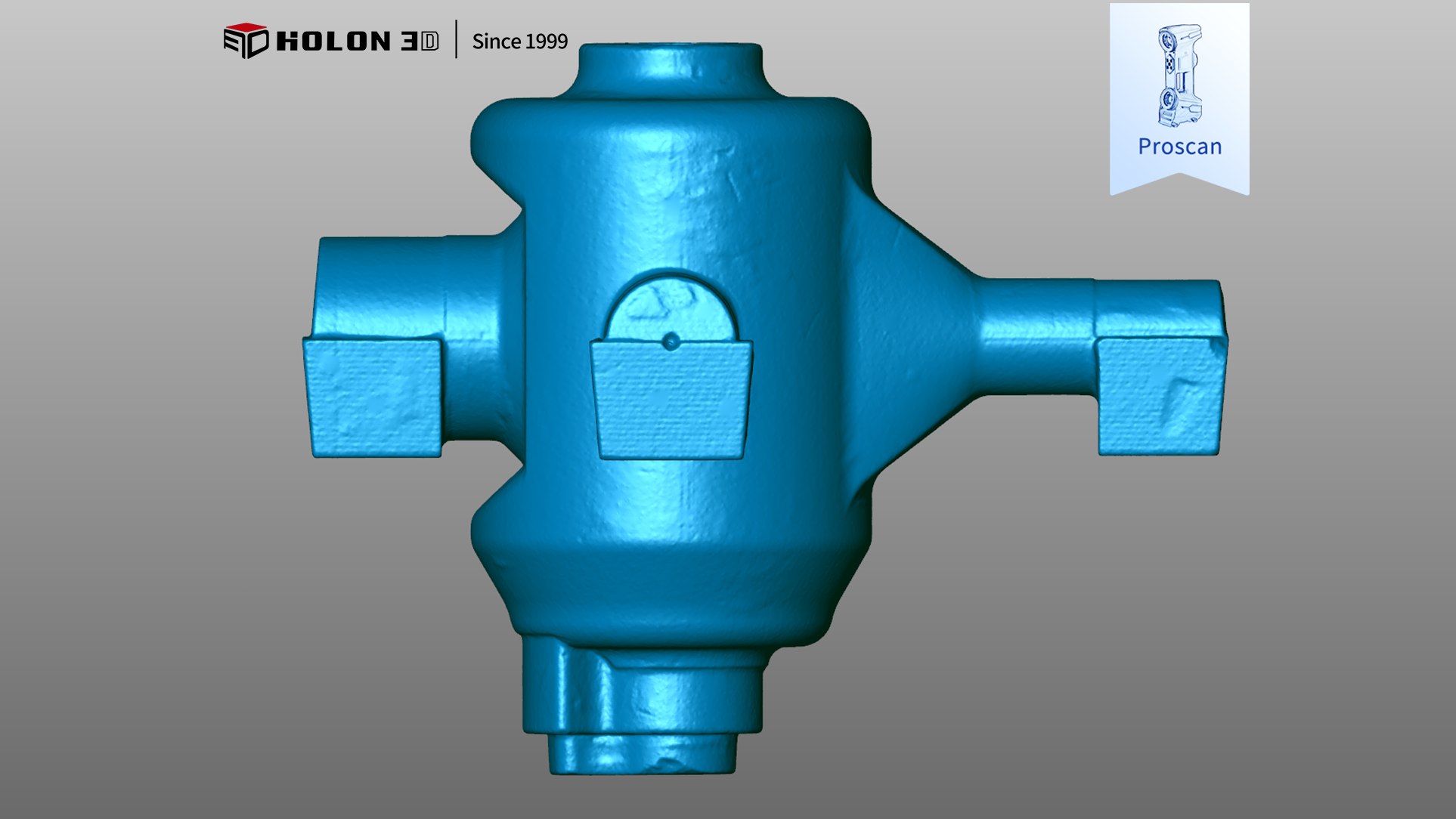

STL數據圖

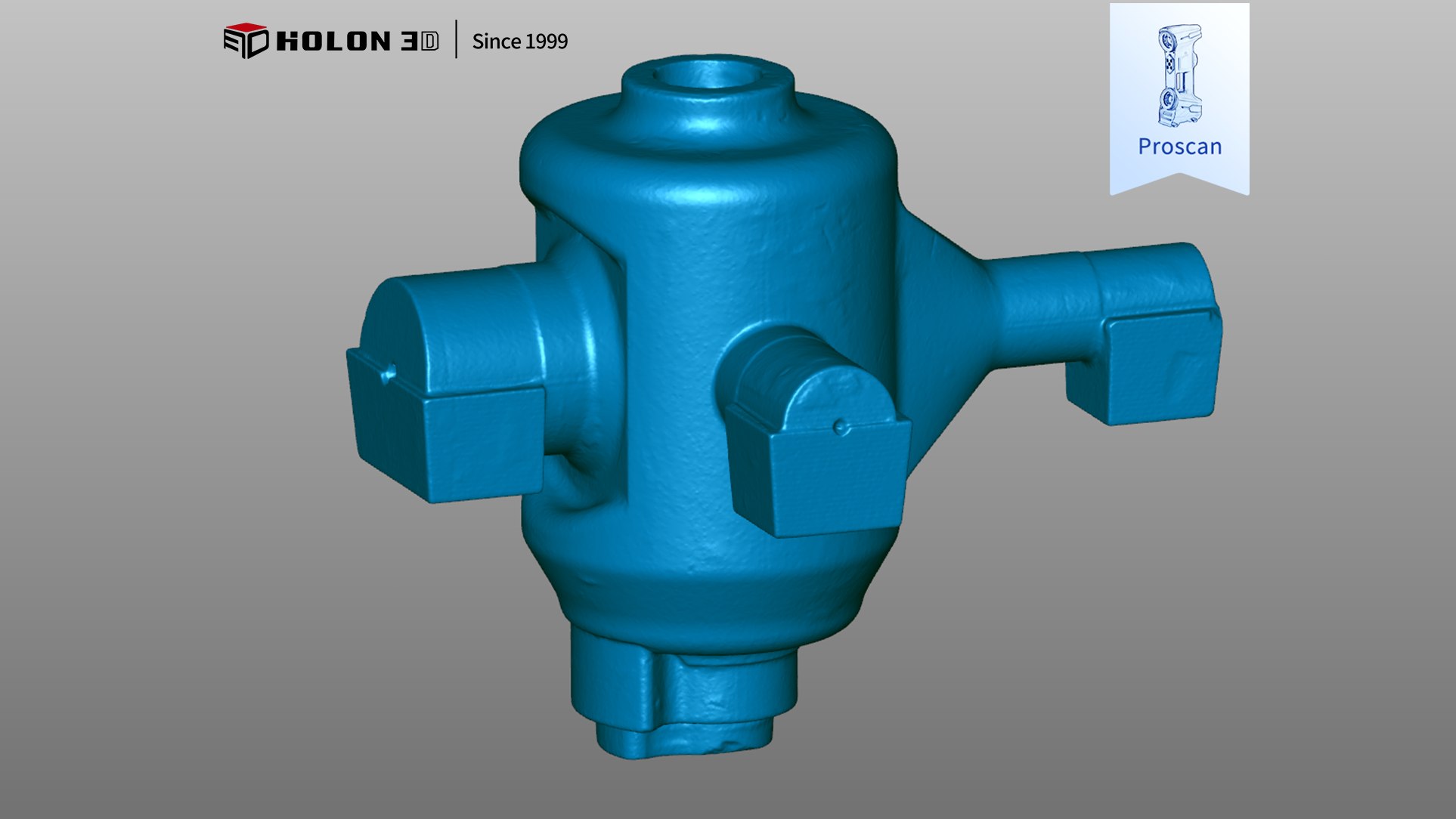

STL數據圖
