外殼三維檢測
發布時間：2024-07-03
瀏覽數：562
- A +
- A
- A -
外殼是附屬于裝置成為完整實體最外層的結構件。由于沒有原始設計圖，在使用過程中被損壞了，就難以進行維修與重做，給工作帶來了很大的一個困難。因此客戶想要通過三維掃描技術獲取外殼數據，以實現數據留存以及做逆向設計等需求，可以極大地減低修復成本，并提高問題的解決效率。

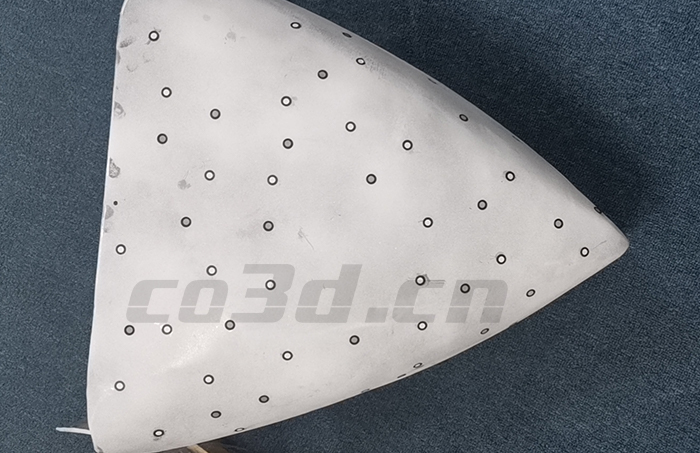

現場掃描圖
面臨問題
面臨問題| Practical problems
客戶無法使用以往的檢測方式，達不到要求效果。檢測精度要高，在掃描拼接中保證整體精度，且達到客戶的要求。掃描速度要快，運用起來方便簡單。而且內部空間較小，掃描起來不太方便。

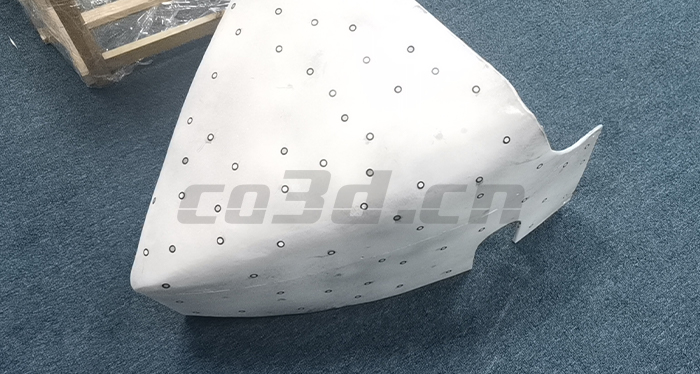

現場掃描圖
解決方案
解決方案| Co3d solution
根據所面臨的問題，使用我司手持式三維掃描儀HOLON751。這款設備掃描速度快、精度高、穩定性強。外形小巧，操作使用方便，適用的范圍很廣。由于外殼是不銹鋼材質，表面有點反光，因此需要噴一層顯像劑。接著在貼標志點，用于定位拼接。使用三維掃描儀快速掃描采集高精度數據，將獲取數據導入逆向軟件，進行逆向建模，可獲得數據留存并做逆向設計進行修改。

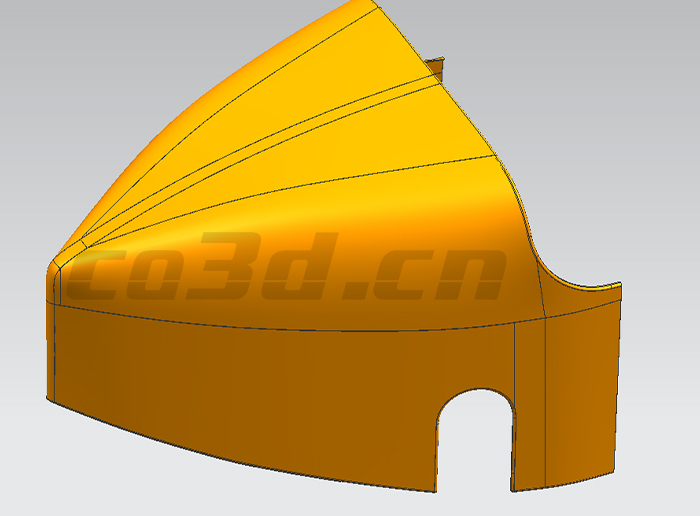

掃描逆向圖

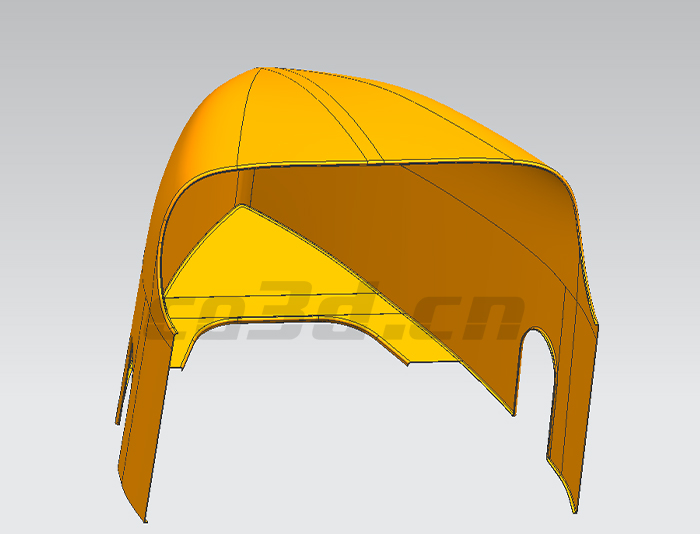

掃描逆向圖
