模具是用來制作成型物品的工具，在工業生產上用于注塑、吹塑、擠出、壓鑄或鍛壓成型、冶煉、沖壓等方式得到所需產品的各種模子和工具。模具在使用過程中易出現折斷、彎曲和啃壞的現象，需要詳細記錄損壞情況，以提供發現和解決問題的信息資料。因此需要用到三維掃描技術來進行檢測，發現問題所在。

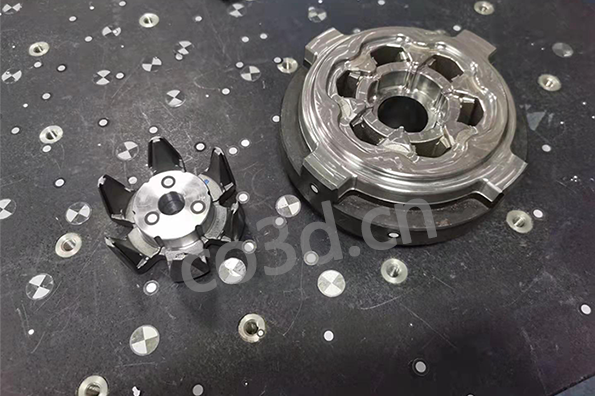

模具現場掃描圖
面臨問題| Practical problems
該工件工藝較為復雜，有凹槽、曲面、孔洞等難以人工檢測的細節。加上物體是組合體，有些細節的地方?jīng)]法進行人工測量。就意味著質量無法把控，可能會存在著偏差。使用三維掃描儀無需接觸通過激光線掃描即可測量到所有的細節地方，提供了一個簡單便捷的檢測方案。
模具現場掃描圖
解決方案| Co3d solution
華光工程師使用手持式三維掃描儀HOLON751來完成對這個物件的掃描。先是在物體上貼標記點。HOLON751有標準模式與精細模式，先是使用標準模式對工件整體掃描獲取數據，接下來應用精細模式可對細小部位進行掃描。在不同的部位采用不用的掃描模式，自由切換，獲取高精度掃描數據。

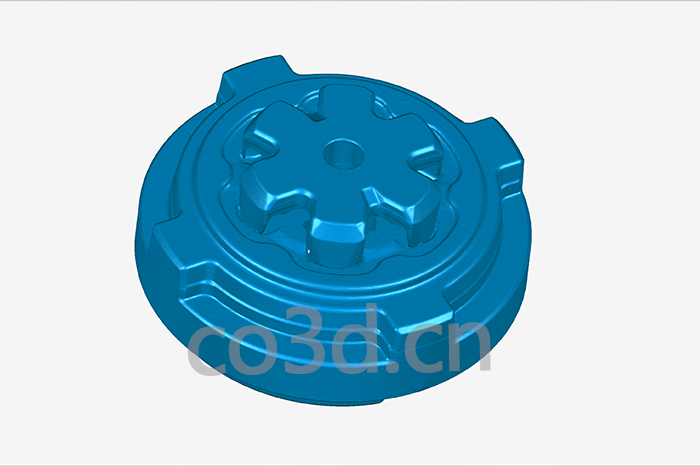

模具掃描STL數據圖

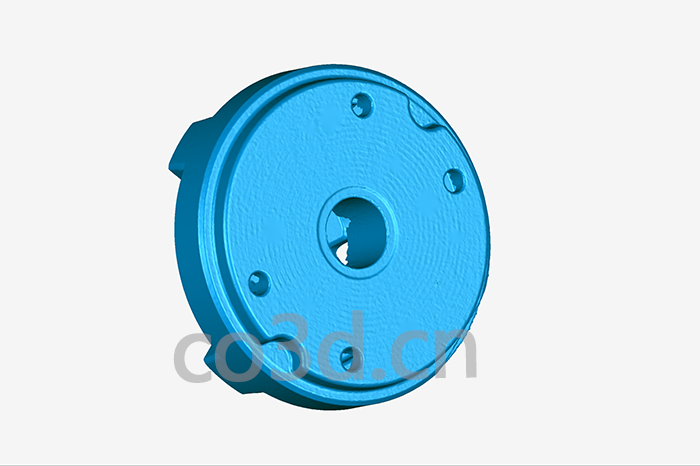

模具掃描SLT數據圖
將獲取數據導入三維檢測軟件中，檢測對比可生成簡而易懂的分析檢測報告。從而可以協助客戶發現問題存在之處，能夠控制產品的質量跟解決問題。

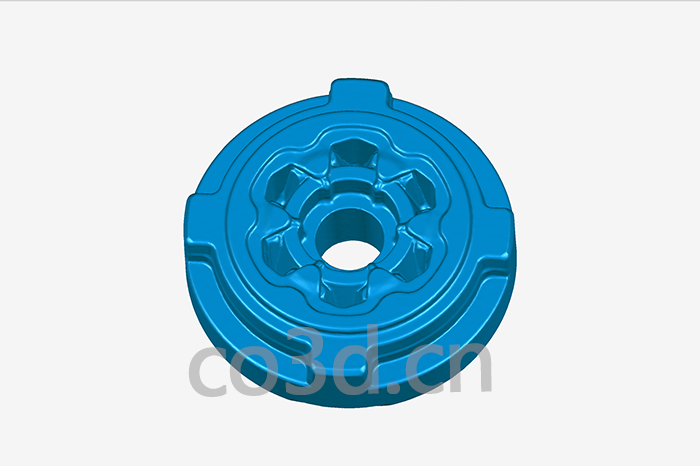

模具掃描STL數據圖
