汽車底盤沖壓零部件是車身承載與行駛穩定的關鍵基礎部件，其沖壓成型后的型面精度、折邊角度、孔洞位置精度直接影響底盤裝配適配性與整車安全性?？蛻粜柰ㄟ^三維掃描獲取該沖壓零部件高精度、高細節還原度及完整的三維數據，與原始模型比對生成三維檢測色譜圖，直觀量化型面偏差、關鍵尺寸公差、邊緣輪廓誤差等核心指標，以此科學判斷零部件是否合格。由于沖壓零部件經模具沖壓后表面光滑且?guī)в蟹垂馓匦?，結構上包含復雜折邊、密集孔洞、曲面過渡等特征，客戶對掃描精度、細節還原及數據完整性要求嚴苛，同時需適配車間批量質檢、生產線抽檢等多場景，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，為汽車底盤沖壓零部件提供精準高效的數字化檢測方案。

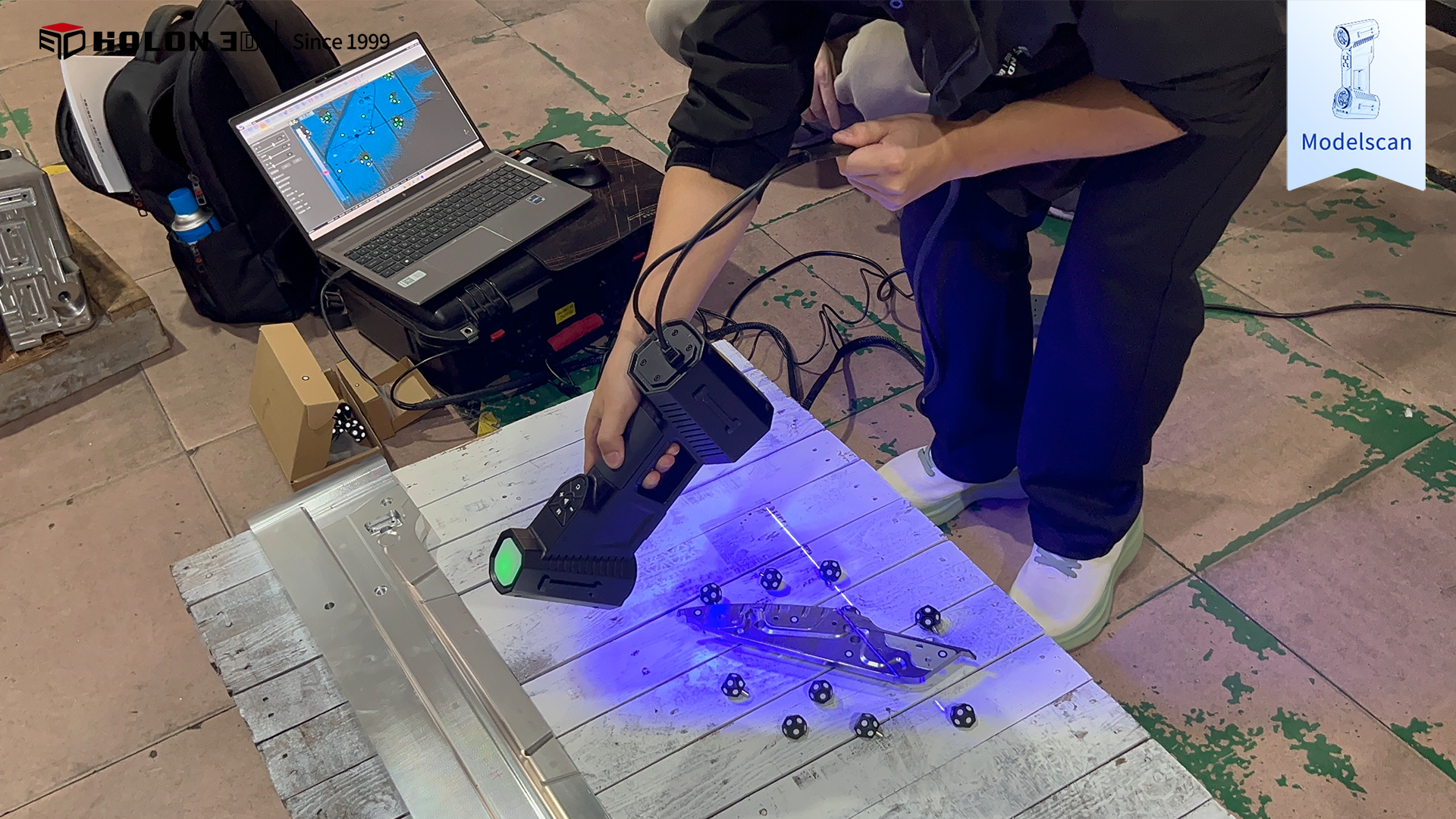

掃描現場圖

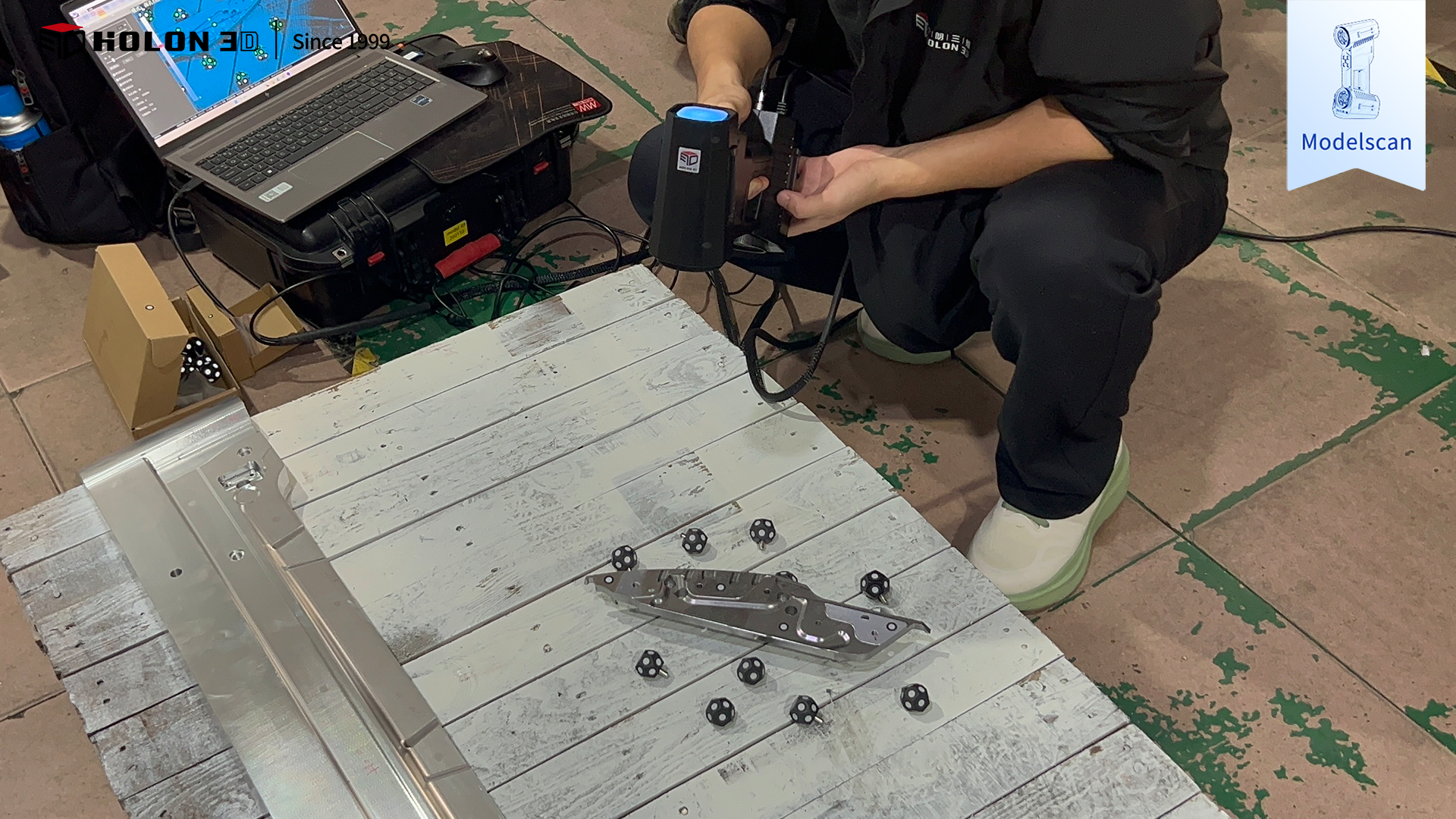

掃描現場圖
汽車底盤沖壓零部件的檢測核心難點集中在結構特性與表面狀態：沖壓成型后零件存在復雜折邊、密集貫穿孔及不規則曲面，折邊內側、孔洞邊緣等細節區域難以被傳統局部測量工具全面覆蓋，易造成數據缺失，無法滿足客戶對檢測完整性的要求；零件表面光滑且?guī)в蟹垂?，傳統掃描設備易受反光干擾，導致型面輪廓、孔洞邊緣、折邊角度等關鍵特征采集失真，影響誤差判斷準確性；其型面輪廓度、孔洞同軸度、折邊垂直度等指標精度要求嚴格，傳統測量方式精度有限，且依賴人工多點測量拼接數據，易產生累計誤差，難以達到客戶嚴苛的精度標準；同時傳統掃描設備多需對零件表面進行噴粉等預處理，既耗時耗力，還可能影響后續裝配使用，且受場景約束明顯，無法靈活應對車間流水線、倉儲抽檢等不同環境下的高效檢測需求，嚴重制約質量管控效率。

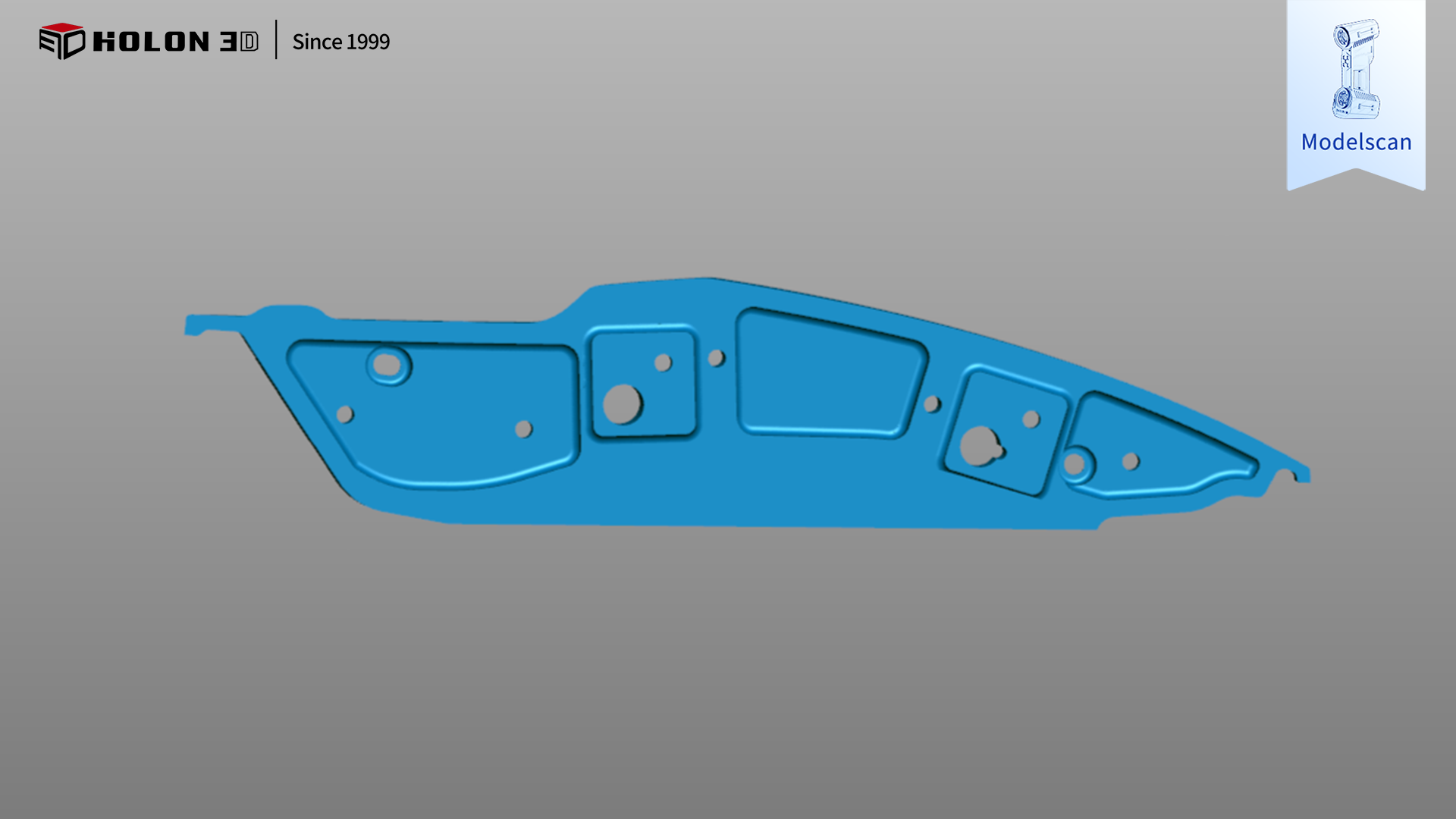

掃描數據圖

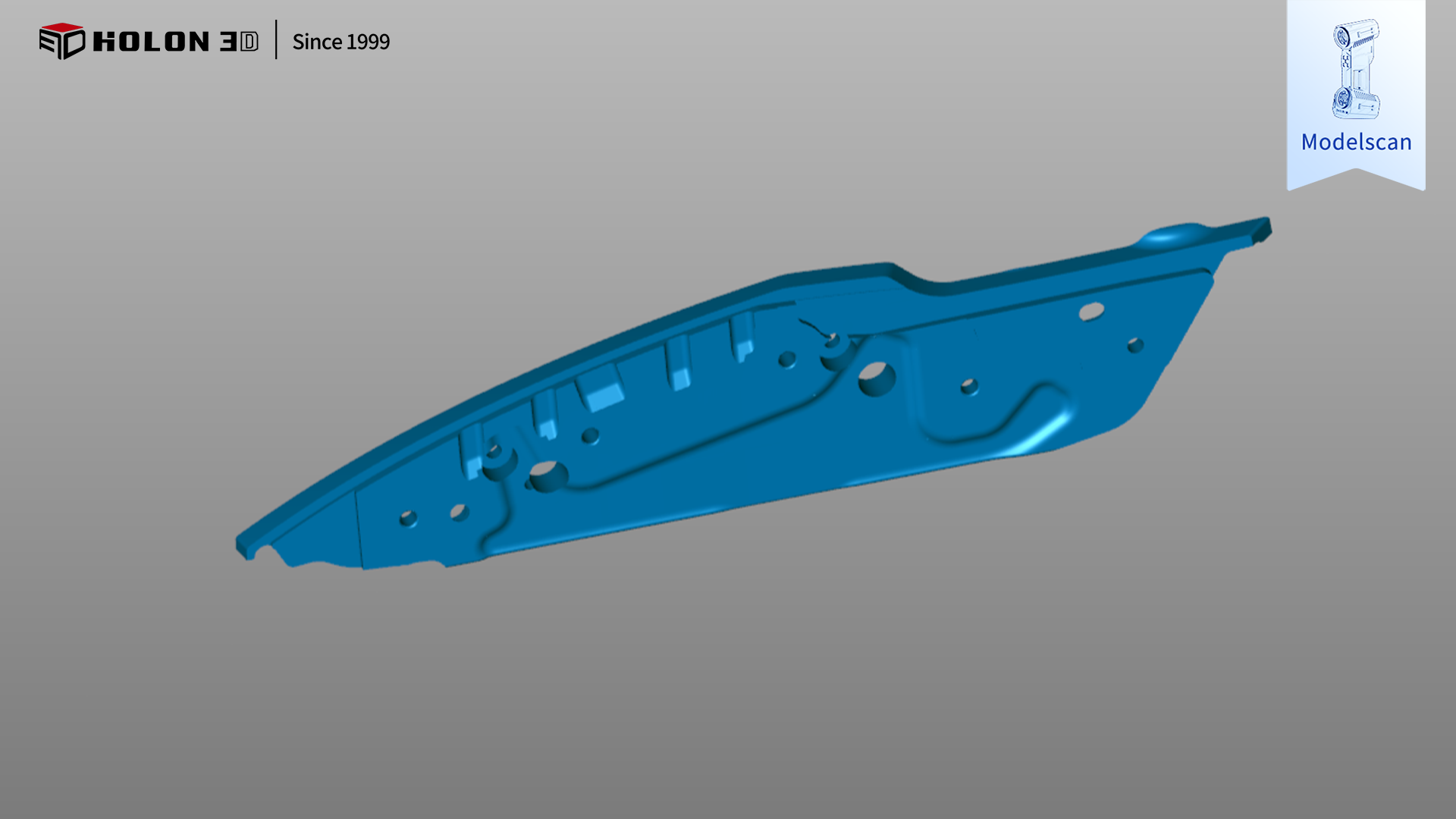

掃描數據圖
采用 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀可針對性破解核心難題，該掃描儀具備工業計量級精度（實測 0.02mm，最高可達 0.01mm），搭配全藍激光技術的強抗反光能力，無需對零件表面進行任何預處理，即可穿透反光干擾，精準捕捉型面輪廓、孔洞尺寸、折邊角度等關鍵特征數據；搭載標準模式、大范圍模式、深孔模式、精細模式四種掃描模式，可根據零件的大面積曲面、密集孔洞、折邊細節等不同特征靈活切換，配合手持靈活操作設計，不受零件結構限制，可輕松貼合折邊內側、孔洞周邊等隱蔽區域，實現全特征無死角掃描；掃描儀高速掃描能力大幅縮短單件檢測時間，無接觸式測量方式既避免了預處理對零件的影響，又能快速獲取高密度點云數據，保障檢測效率；其適應性極強，在車間生產線、倉儲質檢區等不同環境下，僅需粘貼少量標志點輔助定位，無需復雜設備搭建即可穩定輸出高質量數據，掃描后的數據與原始模型比對可生成清晰的三維檢測色譜圖，準確量化各項誤差分布，科學判斷沖壓零部件合格性，完全契合客戶嚴苛需求，為汽車底盤沖壓零部件的質量管控、工藝優化及批量生產提供可靠數字化支撐。

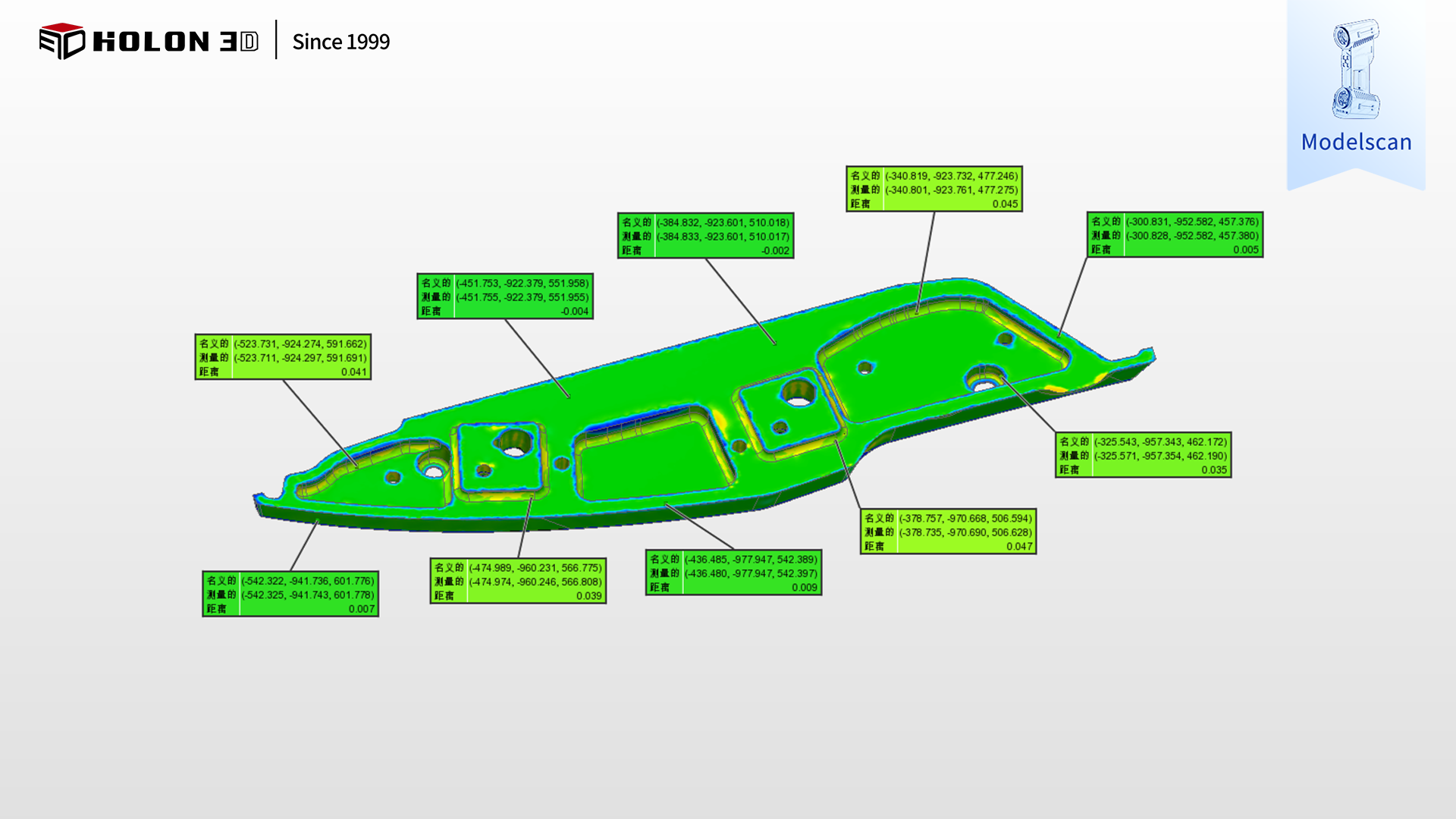

三維檢測（色譜圖）

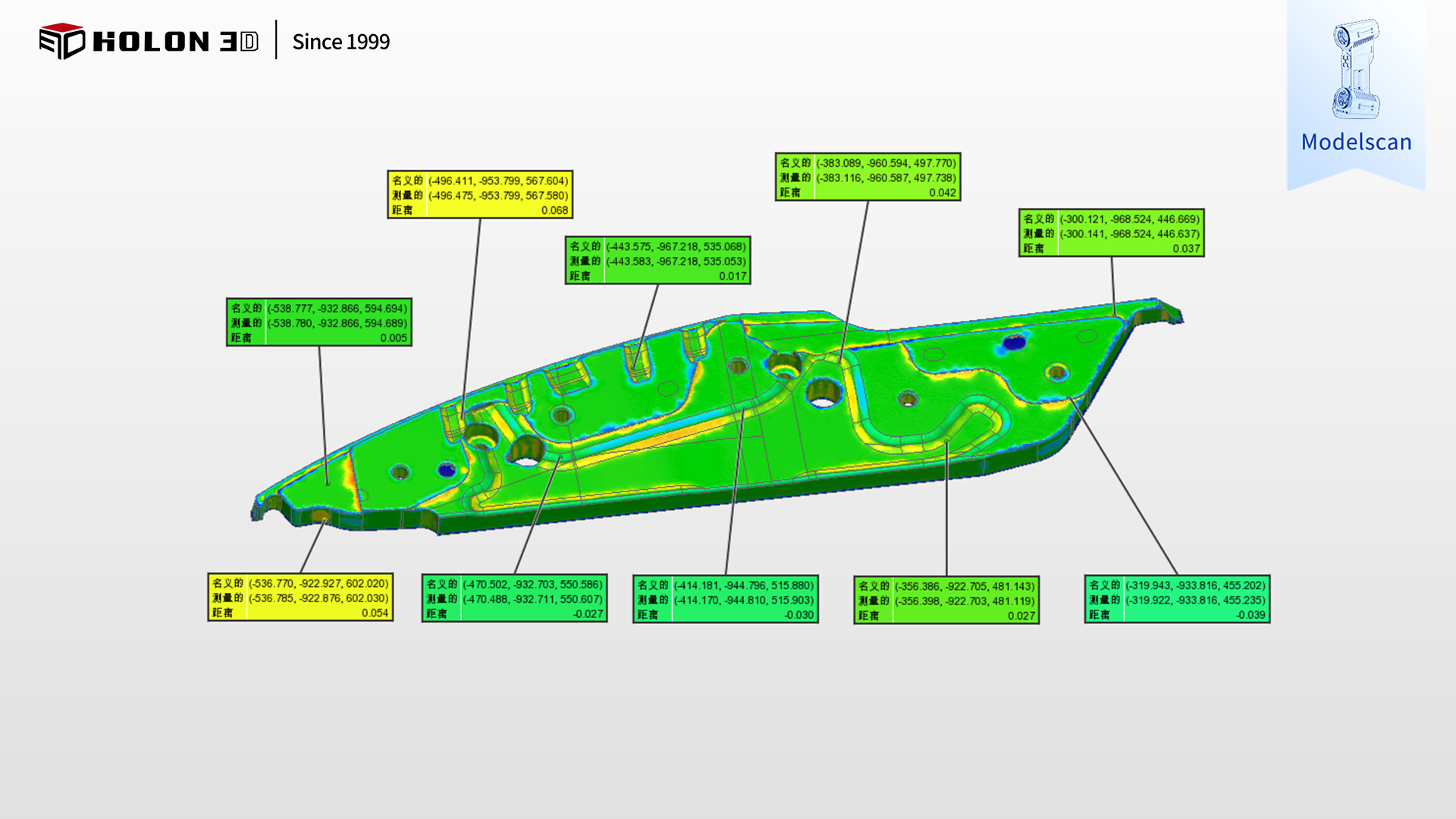

三維檢測（色譜圖）

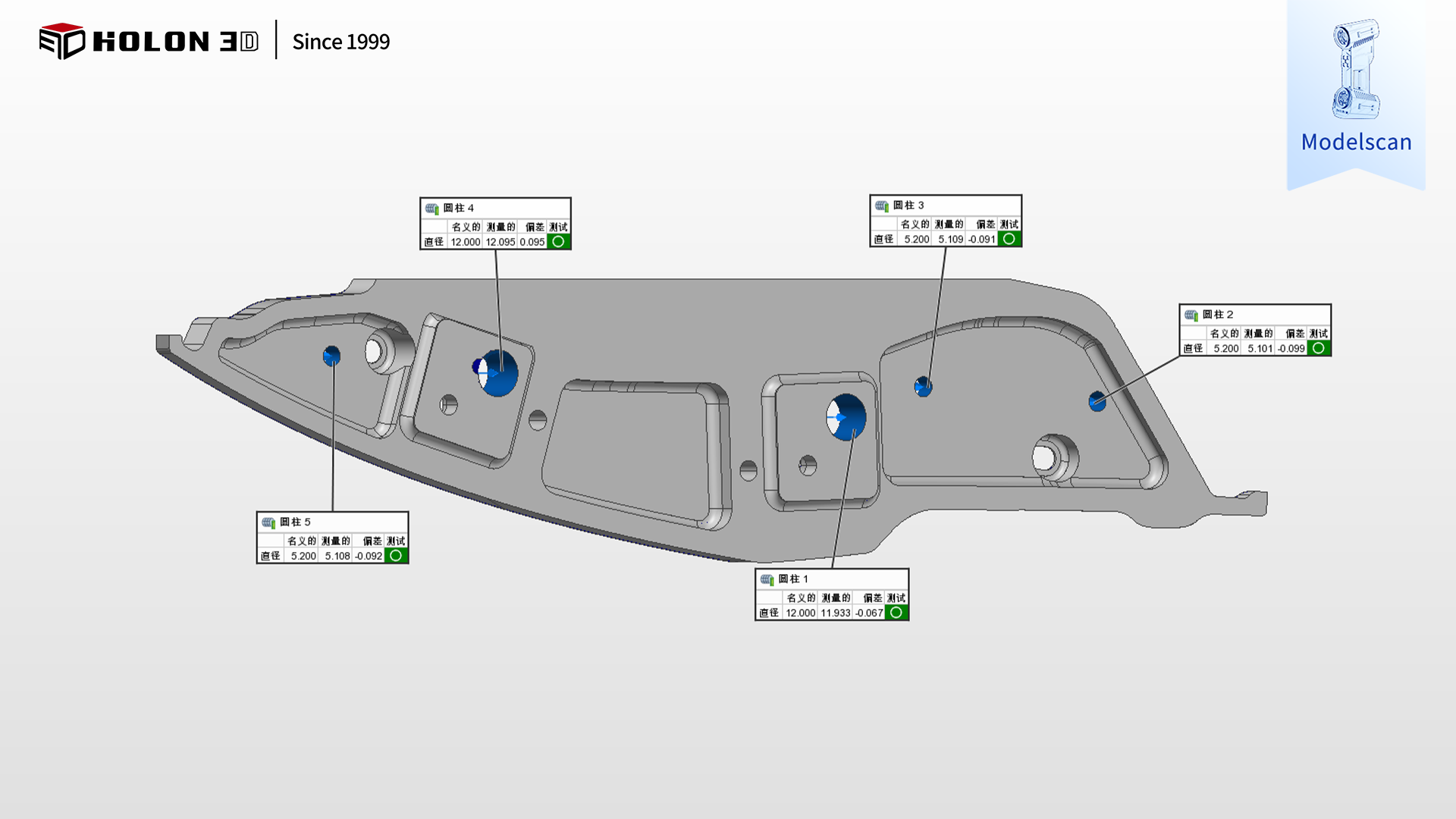

三維檢測（尺寸測量）
