熔接骨架是電動打包機的核心結構部件，其形態精度直接影響打包機的熔接效果與運行穩定性?？蛻粜鑼υ撊劢庸羌苓M(jìn)行三維數據采集，通過逆向建模獲取可用于加工的三維模型。由于客戶對掃描的速度和精度有較高要求，常規測量方式難以滿足，因此選擇 HOLON 3D smart 49 手持式三維掃描儀，為熔接骨架的數字化建模與加工生產提供精準數據支撐。

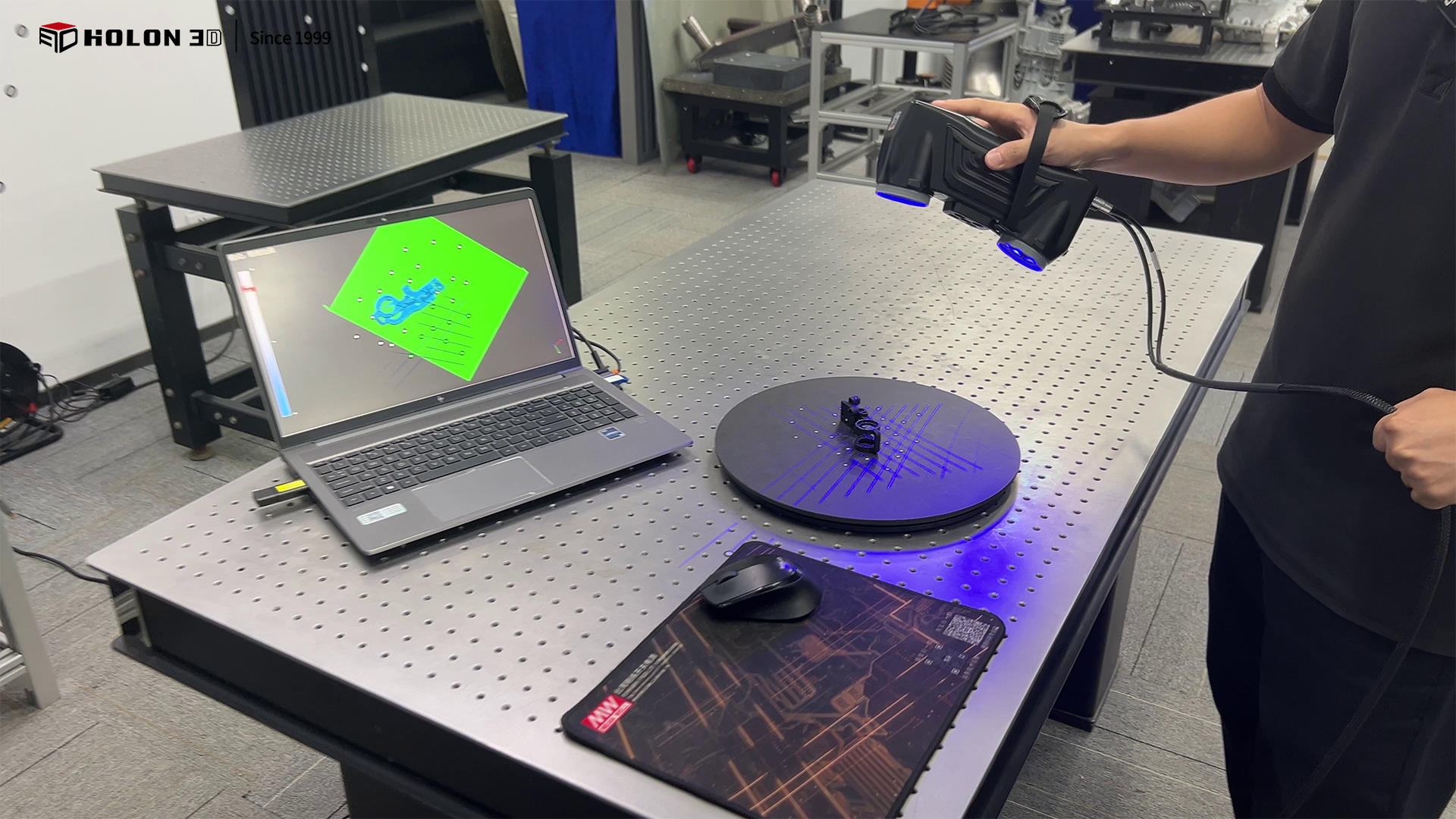

現場掃描實物圖
熔接骨架結構精巧，包含孔位及曲面等特征，傳統測量工具需逐點手動測量，不僅效率極低，難以快速獲取完整數據，還易因操作誤差導致關鍵尺寸偏差，無法滿足加工所需的高精度要求；接觸式測量可能會對骨架的薄壁部位或焊接節點造成形變或損傷，影響結構完整性；同時，傳統測量得到的數據需人工轉換后才能用于建模，流程繁瑣且易出現數據錯漏，嚴重制約逆向建模的效率與模型精度，無法直接用于加工生產。

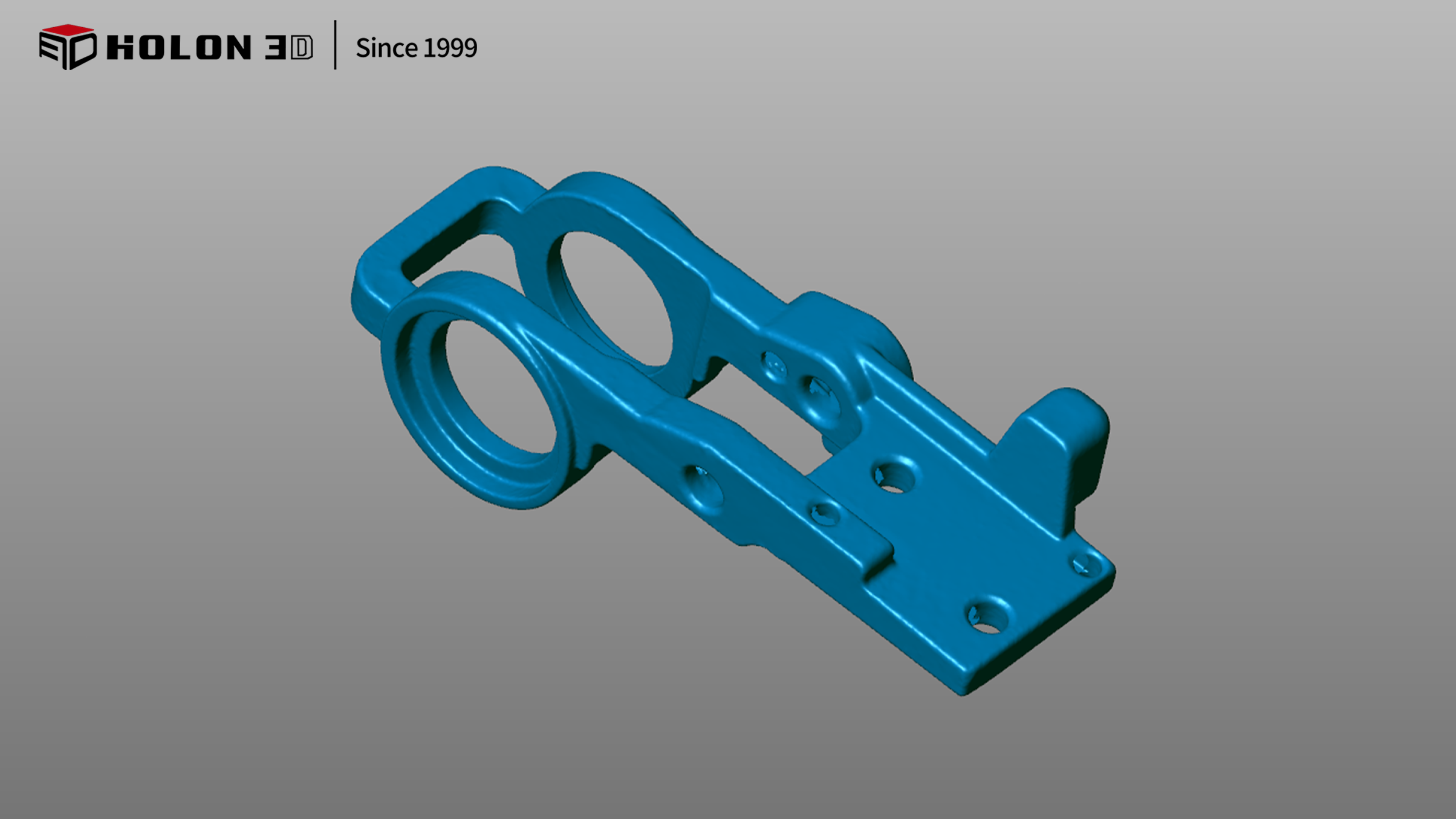

掃描數據圖（STL數據）

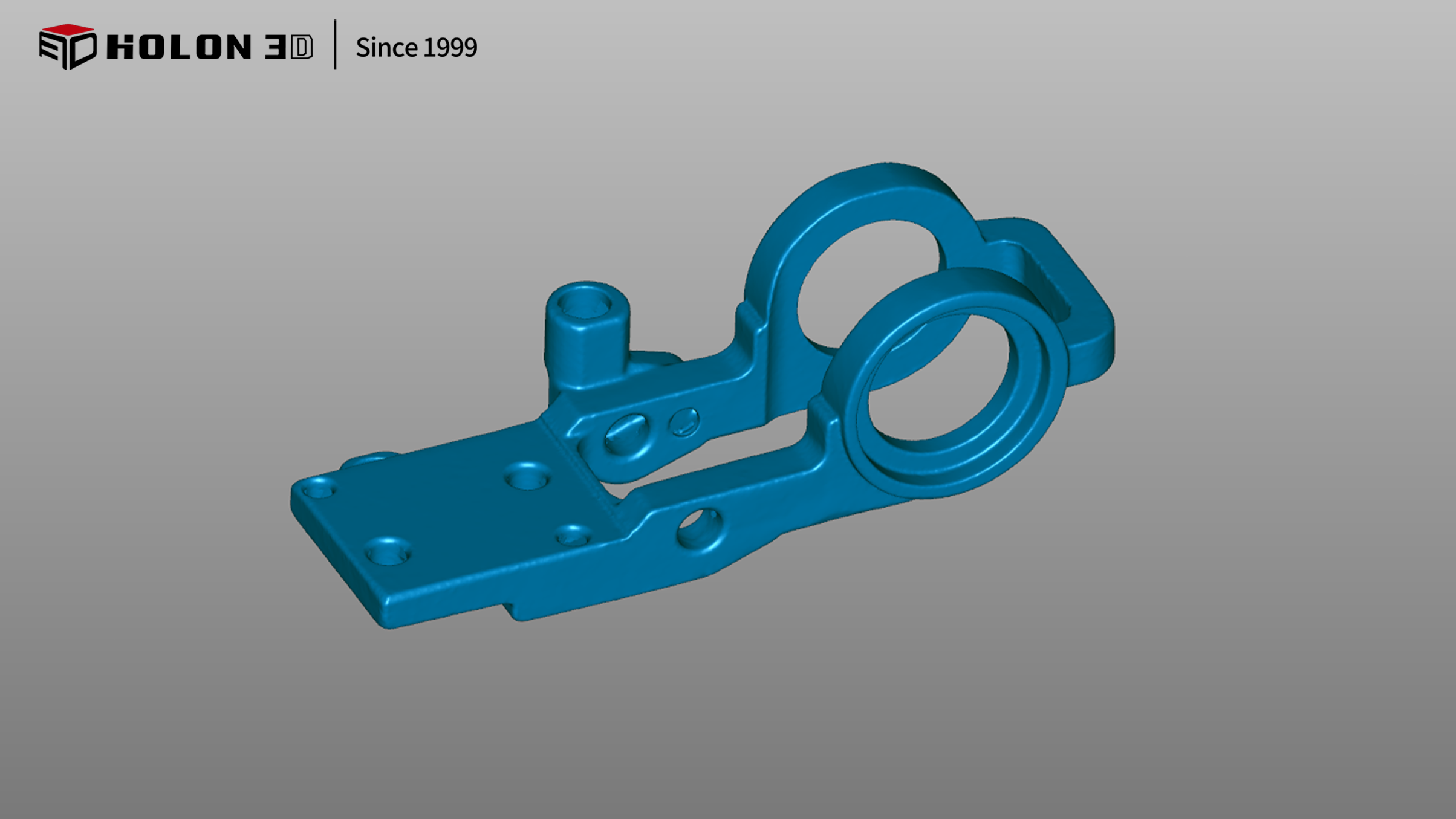

掃描數據圖（STL數據）
采用 HOLON 3D smart 49 手持式三維掃描儀，可高效精準地完成熔接骨架的三維數據采集。該掃描儀具備高精度性能，能清晰捕捉骨架的細節、孔位及曲面弧度等特征，精準還原部件的真實結構，滿足逆向建模與加工生產對精度的高要求；高速掃描能力大幅縮短數據采集時間，快速獲取全表面信息，適配客戶對效率的需求；非接觸式掃描方式避免了對骨架脆弱部位的損傷，有效保護部件結構；手持操作靈活便捷，可輕松覆蓋骨架的復雜結構和隱蔽角落，確保數據采集無死角。掃描后生成的三維數據完整、精準，完全符合客戶通過逆向建模獲取加工用三維模型的要求，為熔接骨架的批量生產與質量管控提供了可靠的數字化基礎。

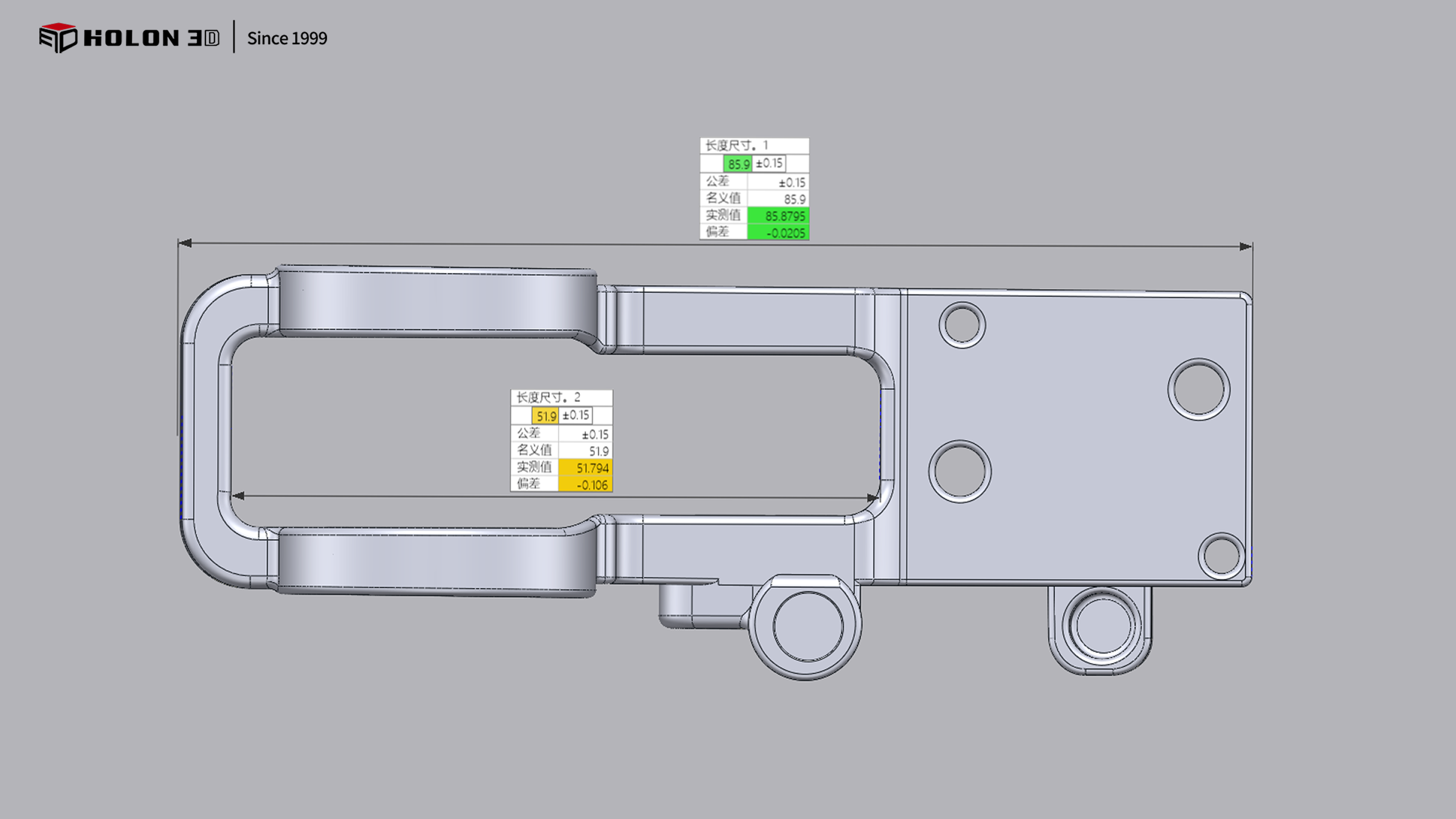

尺寸測量圖

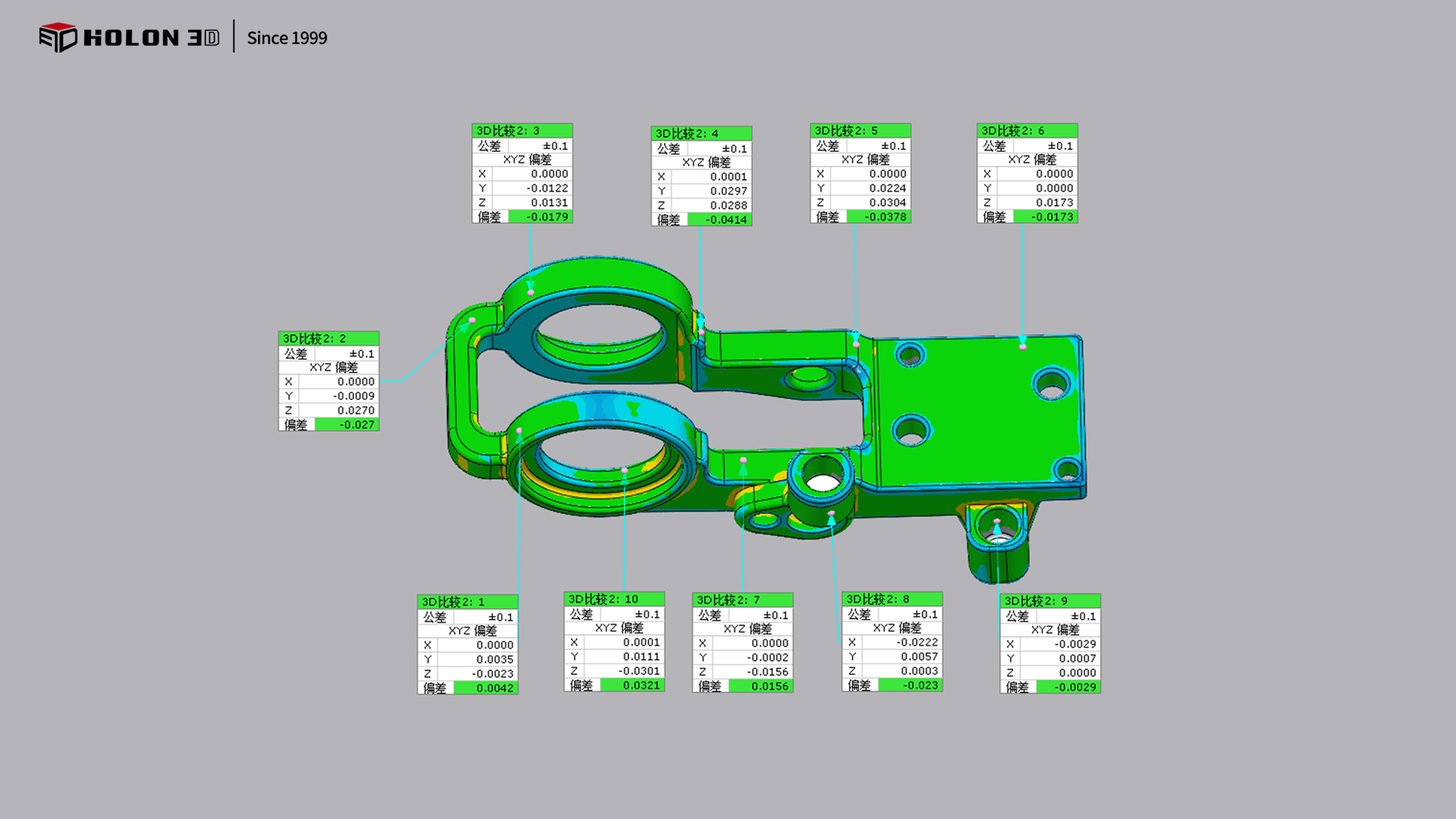

比對數據圖（色譜圖）
