鑄件作為工業生產中常見的關鍵部件，其結構細節的精準度直接影響后續加工與應用效果。客戶需對該鑄件進行三維數據采集，用于逆向建模，為產品的設計優化與迭代開發提供基礎。但鑄件表面細節特征豐富，傳統測量方式難以滿足數據采集的速度與精度要求，因此選擇借助手持式三維掃描技術，為鑄件的數字化建模提供可靠數據支撐。

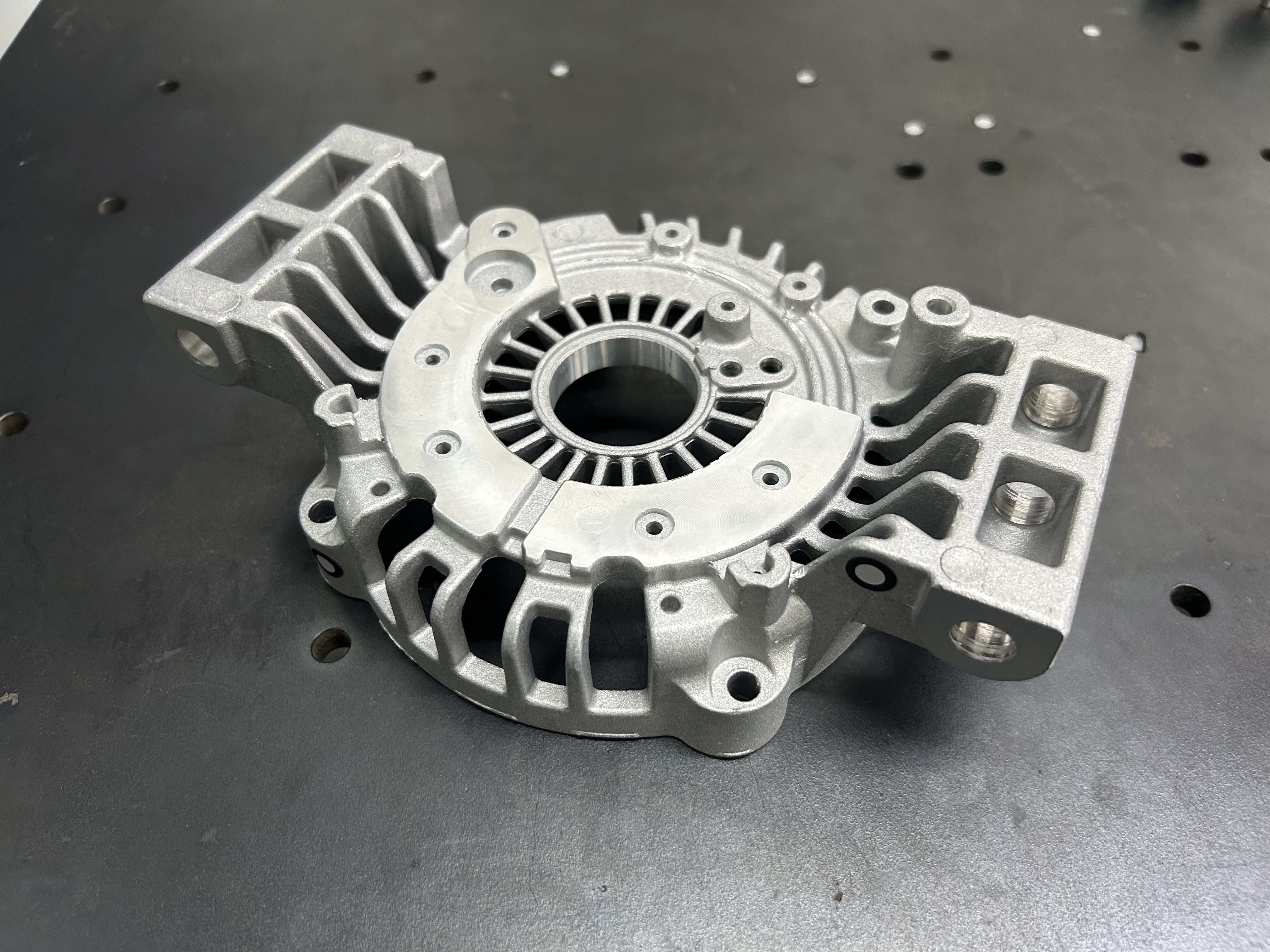

實物圖一

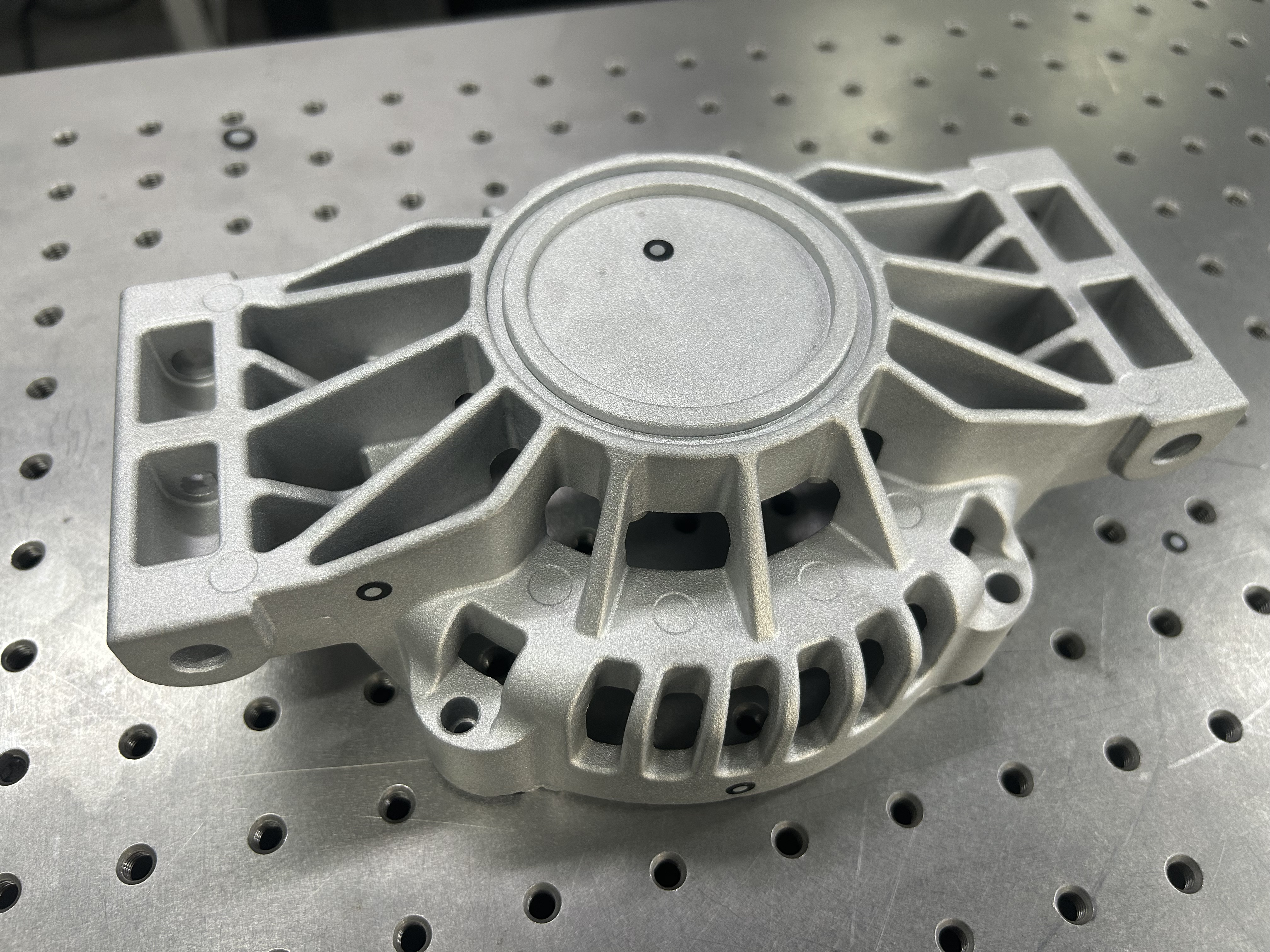

實物圖二
面臨問題
鑄件表面分布著大量復雜凹槽及精密孔位等細節特征，傳統測量工具需逐點手動操作，不僅效率極低，單工件數據采集耗時冗長，難以適配快速逆向建模的需求；人工測量受操作手法影響，對細節特征的尺寸精度把控不足，易出現數據偏差，無法完整還原鑄件表面的細微結構，導致逆向建模缺乏精準的數據基礎；接觸式測量還可能刮蹭鑄件表面，損傷細節特征，進一步影響數據的完整性與準確性，嚴重制約逆向建模的質量與效率。

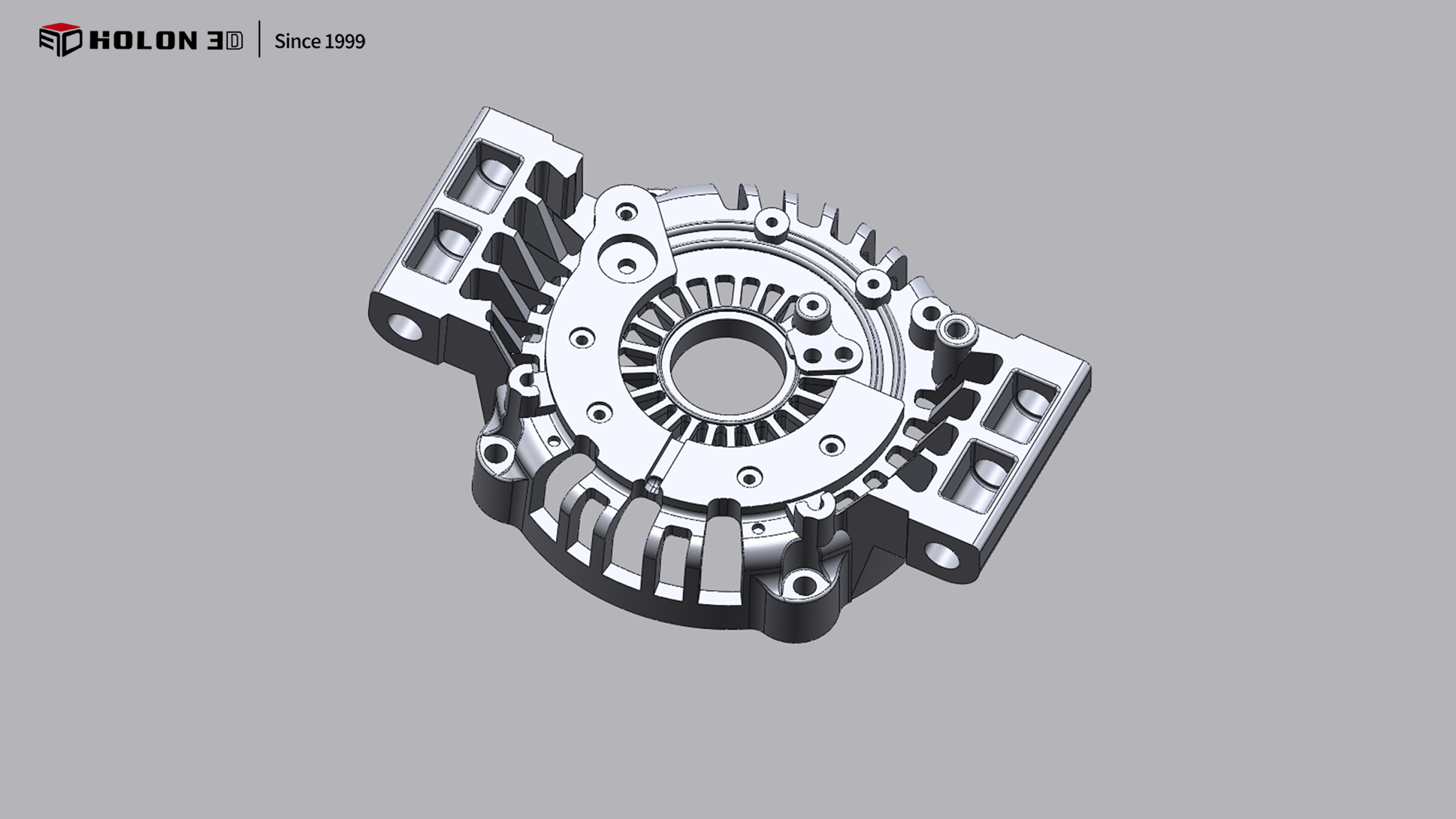

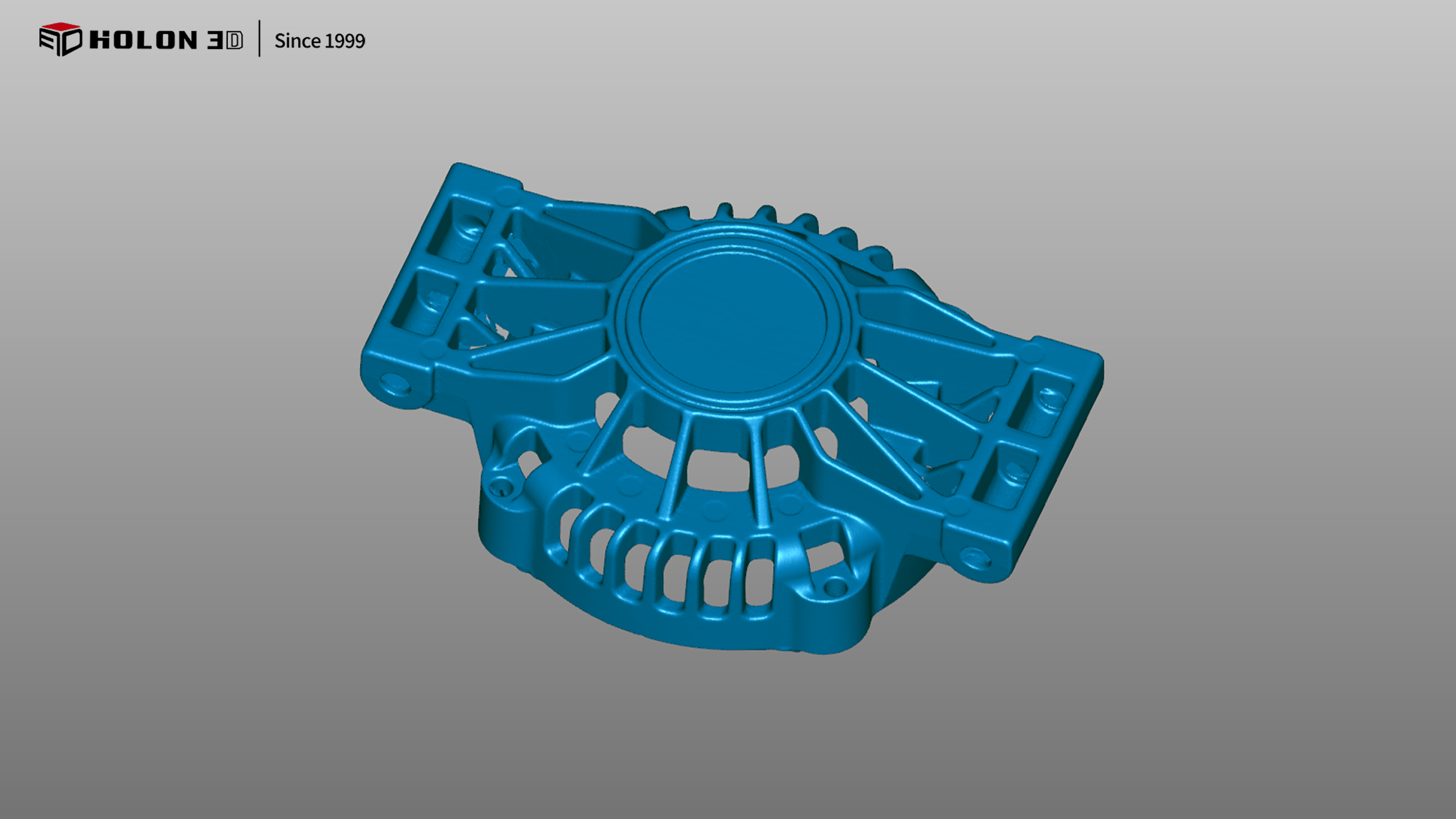

掃描數據圖
掃描數據圖
解決方案
采用HOLON 3D Model 49工業級手持式三維掃描儀，針對鑄件的細節特征與測量需求實現高效精準采集。該掃描儀具備高精度（0.02mm精度）性能，可清晰捕捉鑄件表面的細微紋路、復雜凹槽及精密孔位等細節特征，確保數據精準還原工件形態；高速（420萬點-秒）掃描能力大幅縮短數據采集時間，快速完成全表面信息獲取，滿足客戶對效率的高要求；非接觸式掃描方式避免觸碰鑄件表面，有效保護細節特征不受損傷；手持操作靈活便捷，可輕松覆蓋鑄件的復雜部位，確保數據采集無死角。掃描后即時生成的三維數據完整、精準，完全符合逆向建模的需求，為客戶的產品設計優化與迭代開發提供了高效且可靠的數字化基礎。

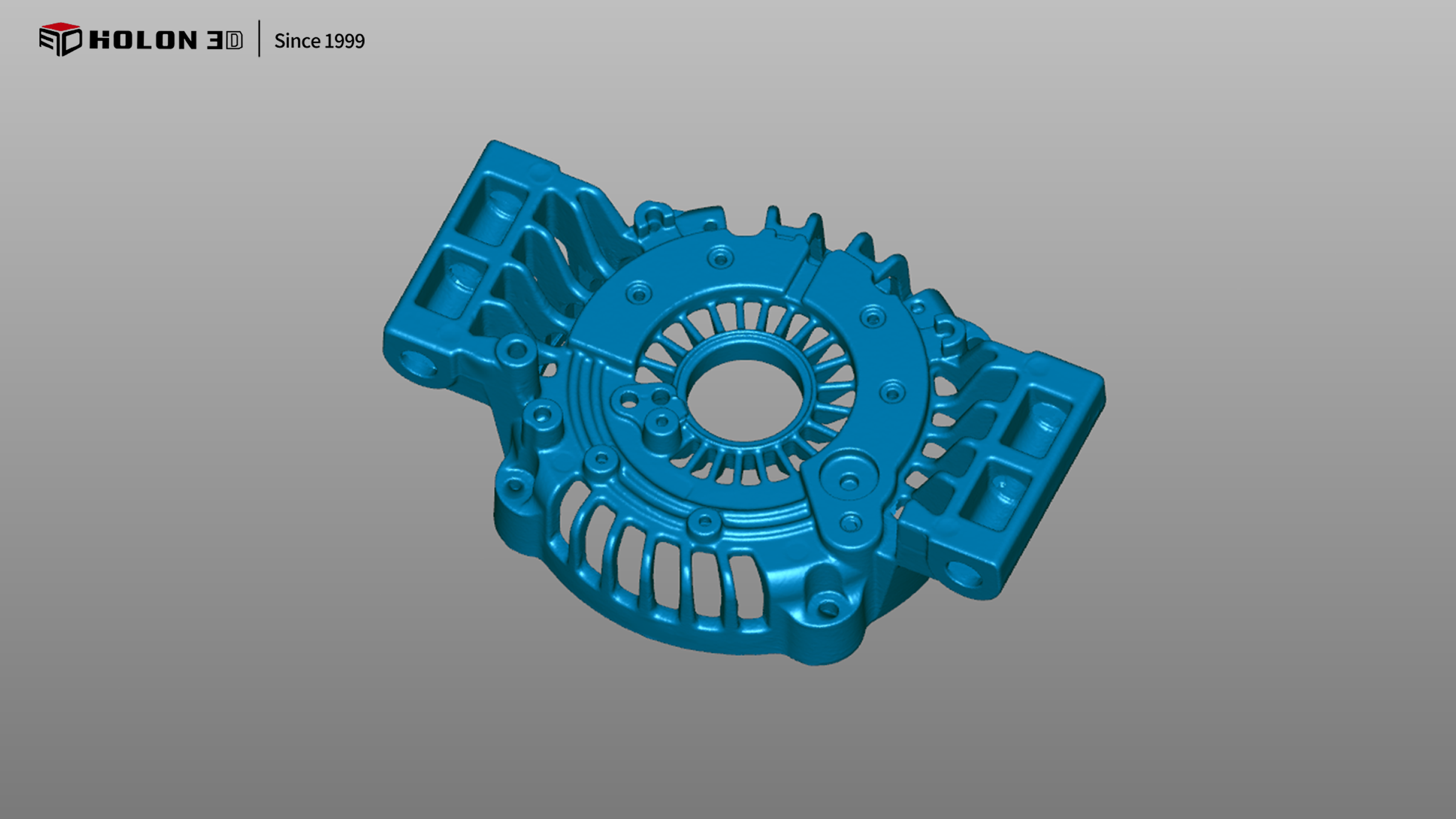

逆向建模數據圖

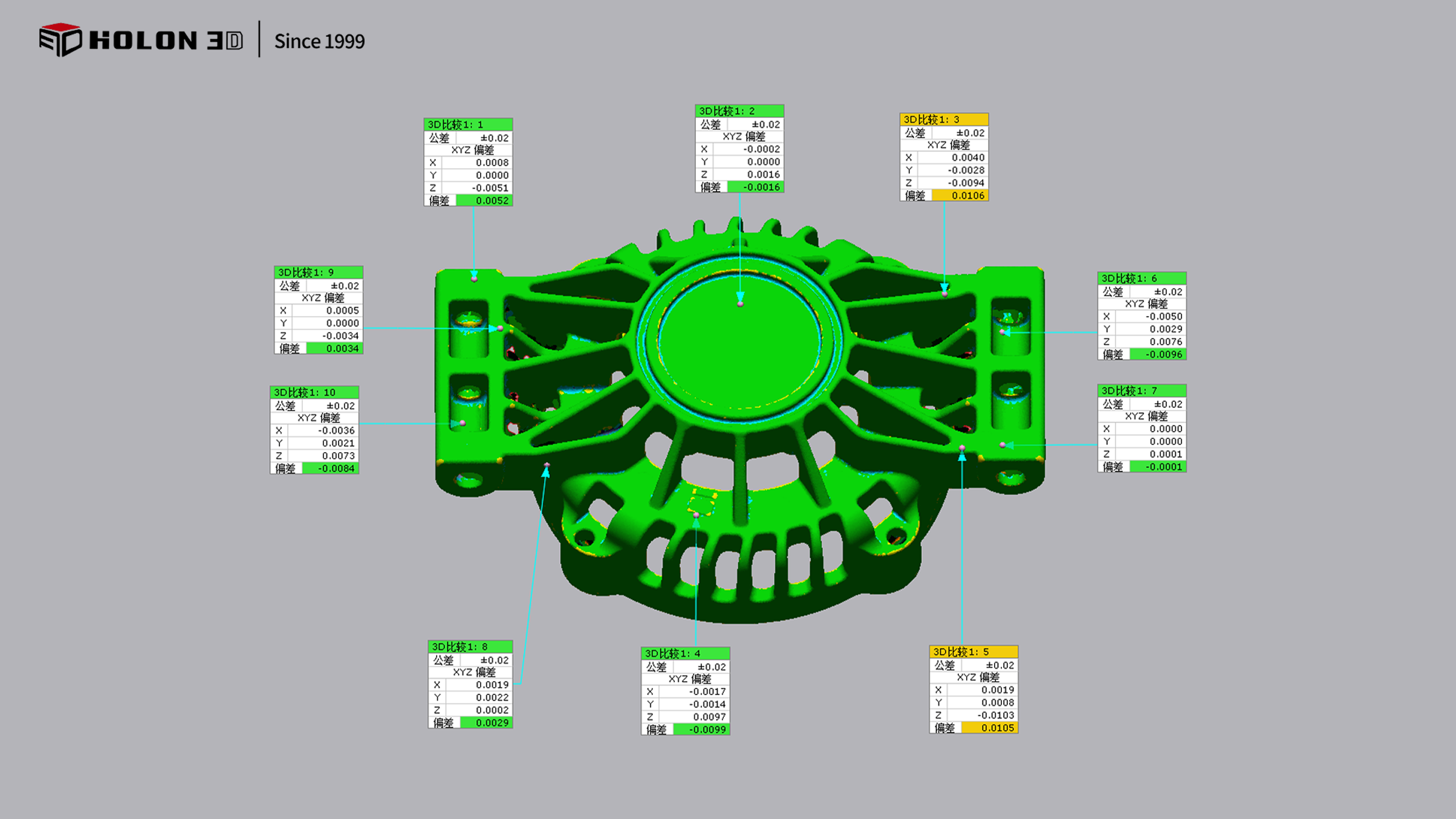

比對數據圖

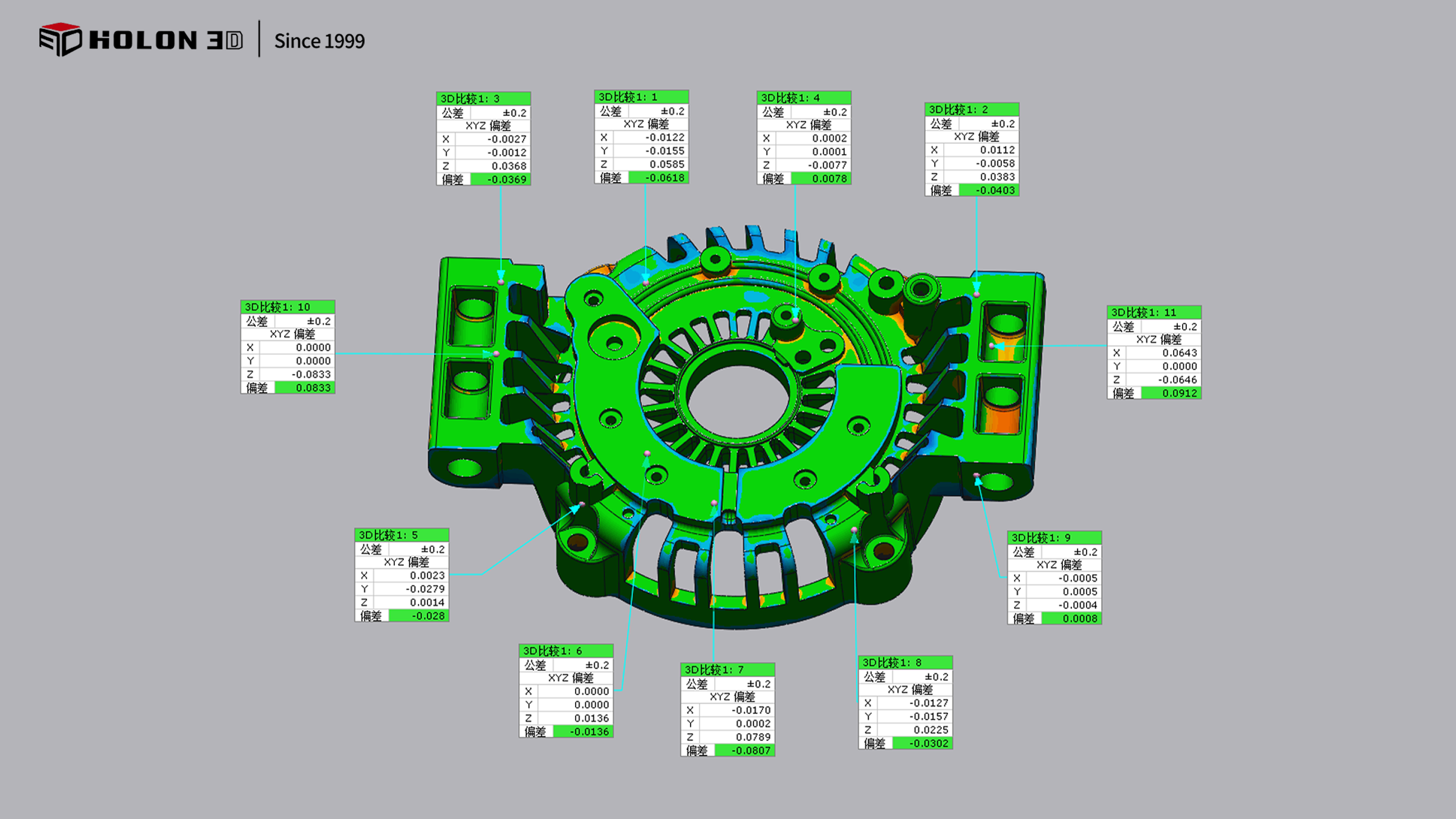

比對數據圖
