高反光圓桶件的三維檢測
發布時間：2025-06-27
瀏覽數：499
- A +
- A
- A -
在石化與能源設備制造領域，圓筒形工件（如儲油罐、壓力容器）的幾何精度直接決定設備密封性及安全性能。傳統接觸式測量效率低、逆向工程周期長、人工誤差風險高，亟需高效精準的三維數字化檢測手段。

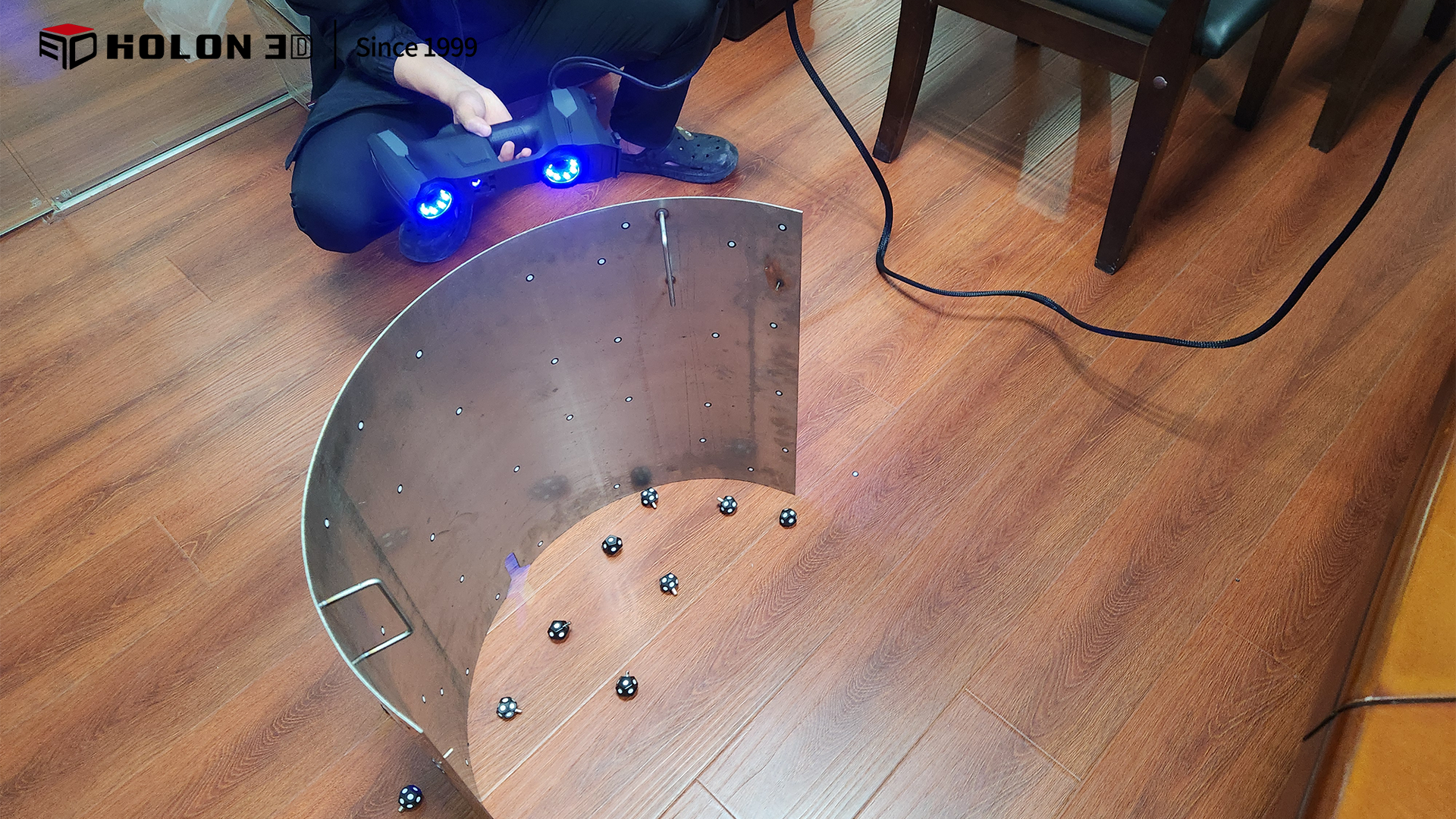

掃描現場圖
面臨問題
圓桶件表面高反光特性導致傳統光學測量設備易受干擾，激光測距儀易因強反光丟失數據，接觸式工具易劃傷拋光面。人工檢測效率低（單件耗時超2小時），且難以捕捉局部形變、焊縫錯位等隱患，誤差超0.5mm即可能引發滲漏或承壓失效，而逆向工程復刻無CAD圖紙舊件時，數據缺失率高達30%。
解決方案
采用HOLON 3D手持式三維掃描儀Model 49，搭載抗反光涂層識別技術與多頻激光自適應算法，無需噴粉即可穿透高反光表面，0.02mm精度下8分鐘完成直徑5米工件的完整掃描。通過掃描得到的數據，精準提取圓度、同心度及焊縫三維坐標，對比CAD生成色譜偏差圖，直觀明了得看出誤差閾值，滿足客戶的所有要求。目前該方案已拓展至鏡面不銹鋼反應釜、拋光合金管道等場景。

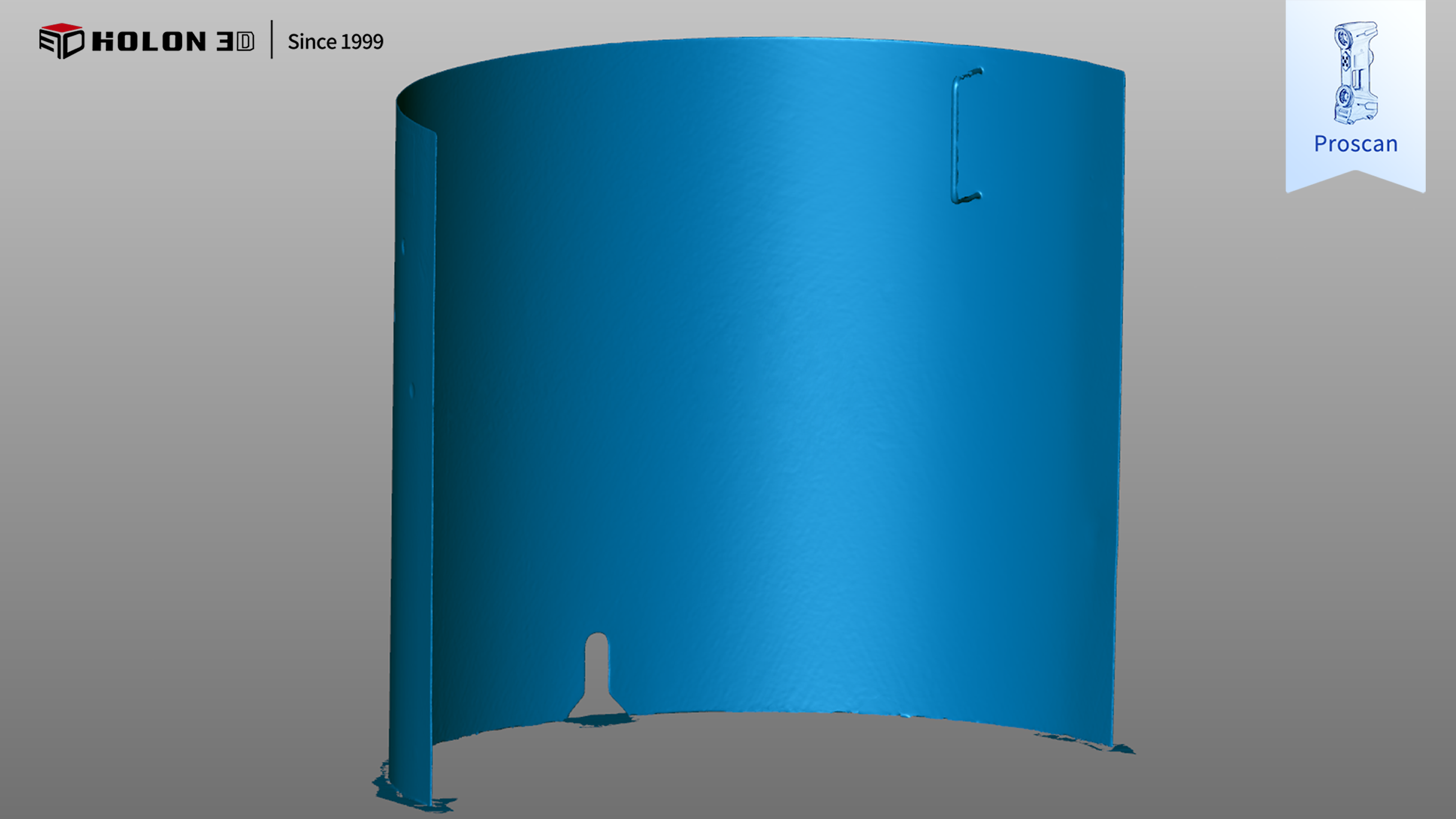

掃描數據圖

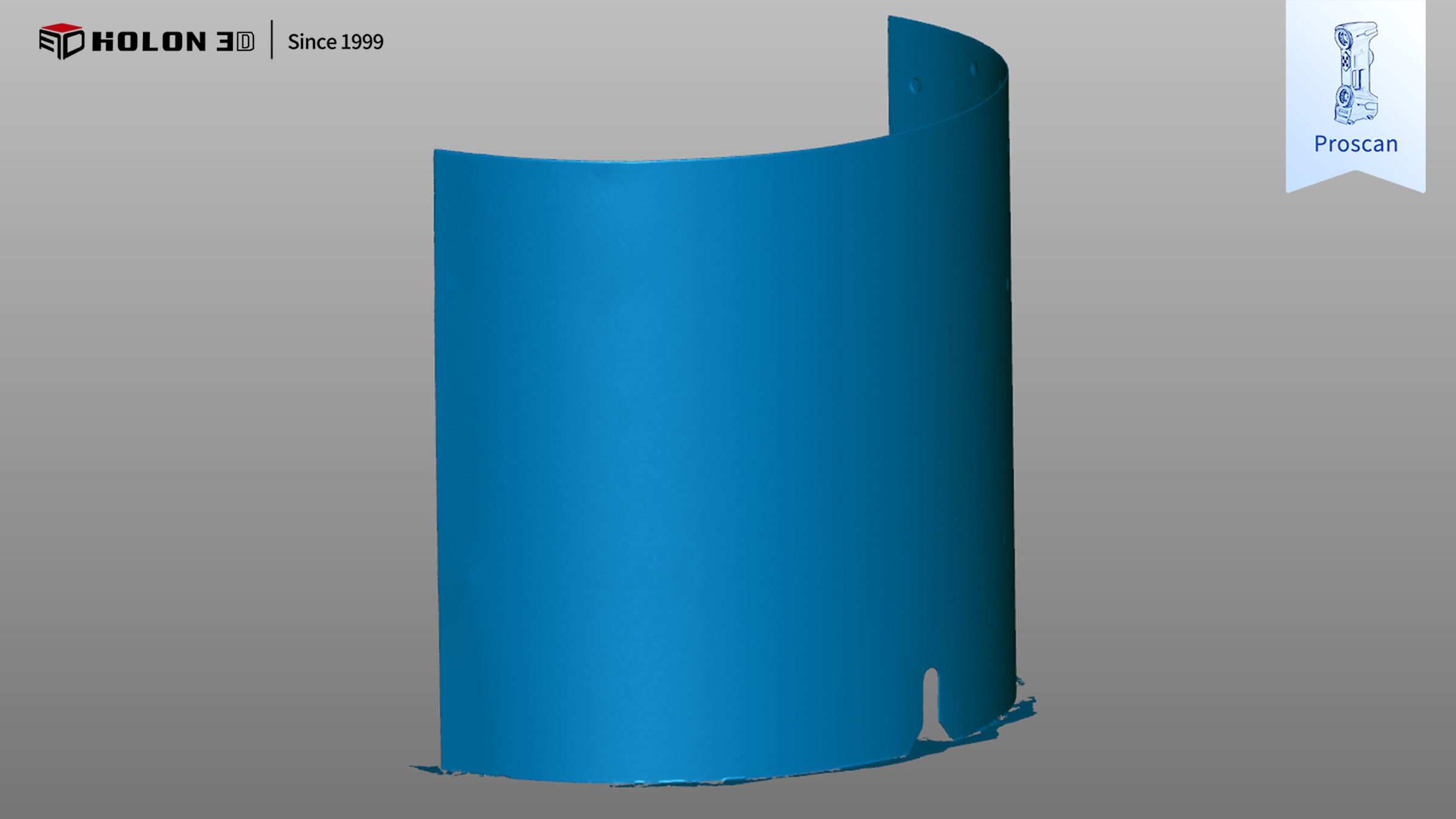

掃描數據圖
