小工件的三維掃描應用
發布時間：2025-05-21
瀏覽數：310
- A +
- A
- A -
某模具制造企業為提升質檢效率，引入HOLON 3D三維掃描技術，旨在通過高精度掃描數據與原始設計模型對比，實現誤差分析與產品優化升級。

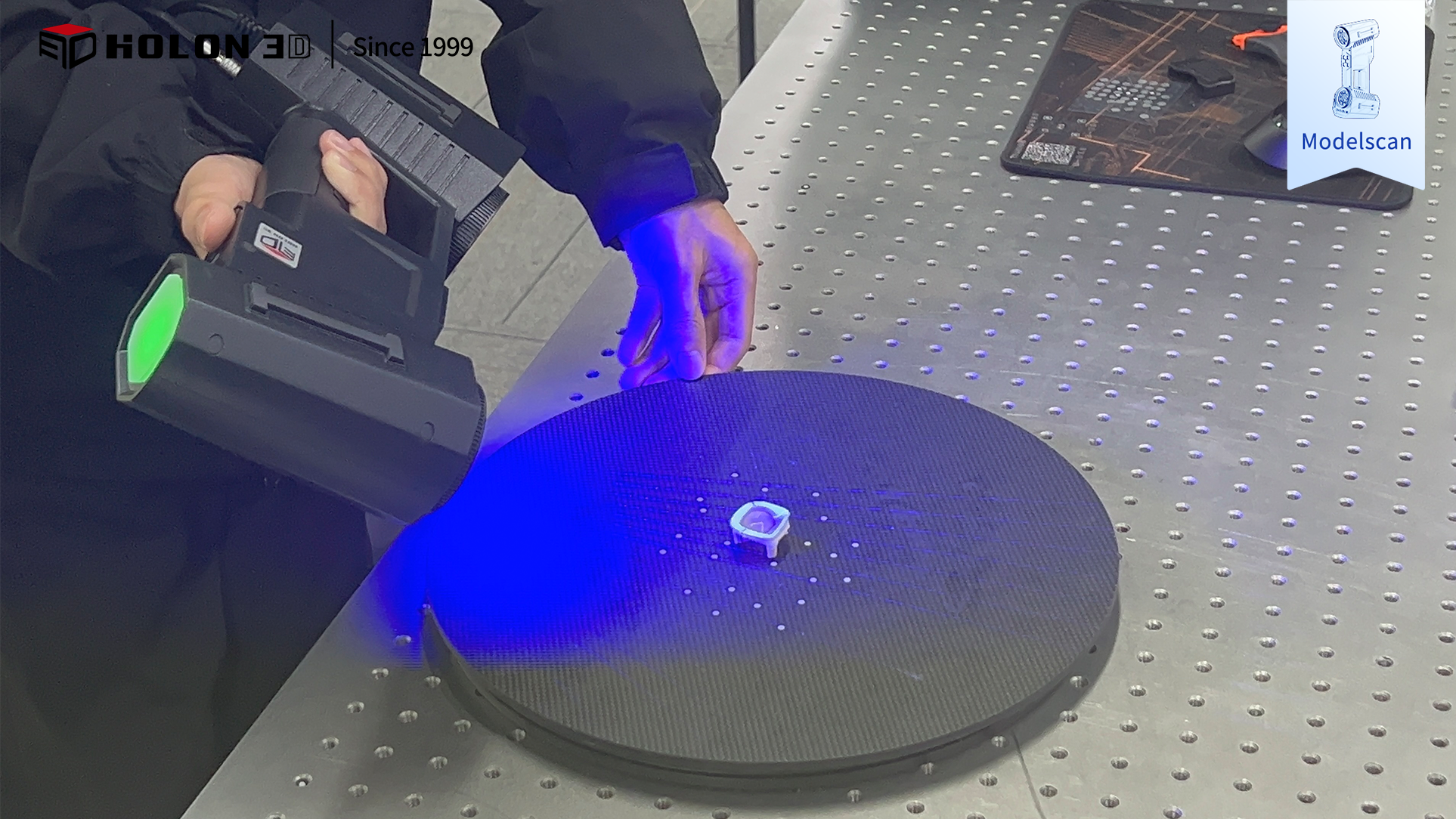

掃描過程圖
面臨問題
工件尺寸較小、曲面連續復雜，傳統掃描數據不全或遮擋導致數據斷層，而人工檢測難以滿足±0.03mm的精度要求。深孔結構、微型凹槽等區域易形成盲區，影響缺陷判斷效率與產品合格率。

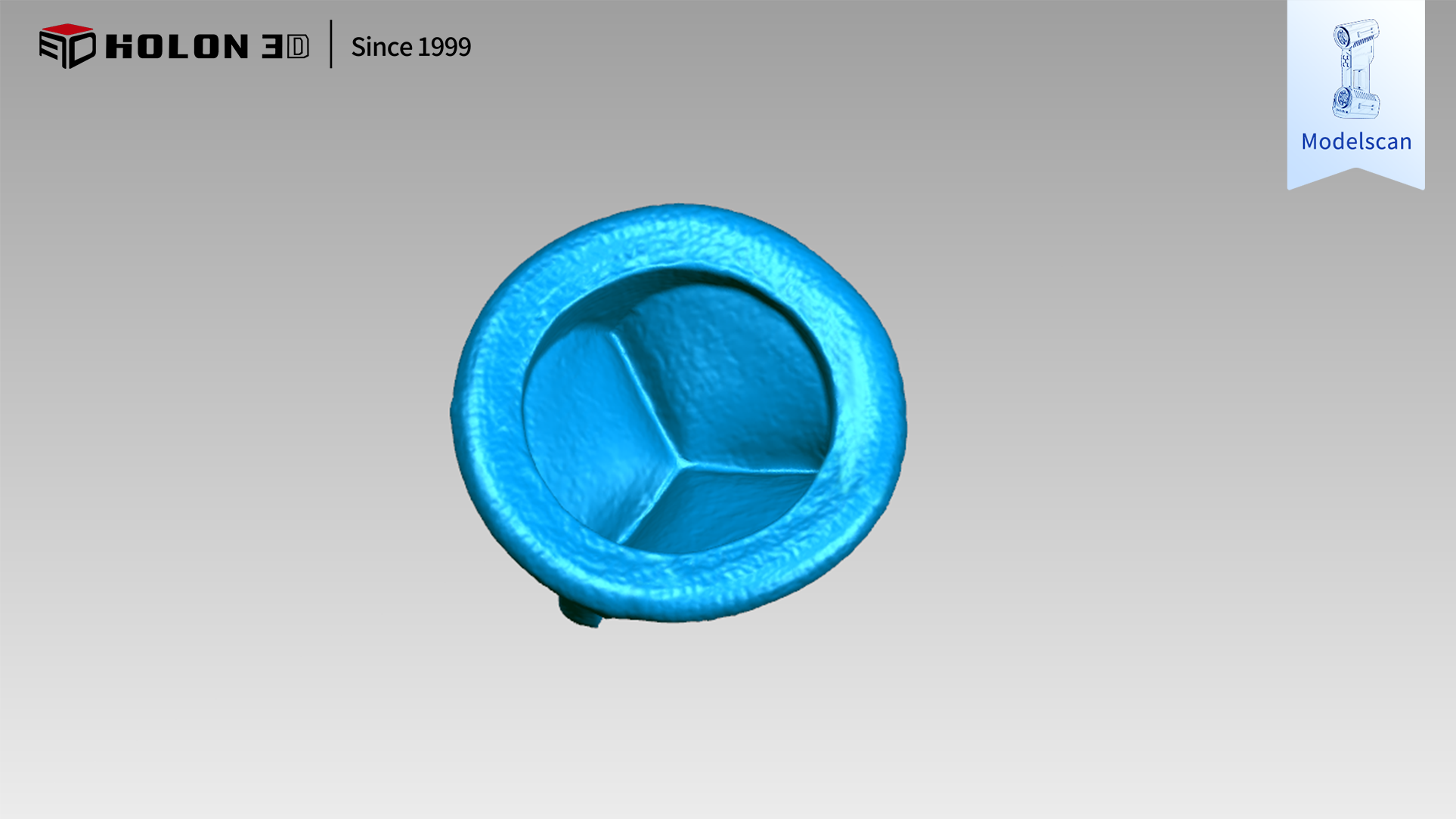

掃描數據圖
解決方案
HOLON 3D采用Model 49三維掃描儀，搭載全藍色激光線技術，以0.02mm精度、420萬點/秒速度快速覆蓋復雜曲面。針對深孔與微結構，啟用深孔模式與精密模式（超密點云采集），結合智能拼接算法，確保亞毫米級凹槽、縫隙數據完整。10分鐘內即可完成全模具三維重建，借助軟件生成誤差分析報告，助力客戶實現零漏檢的高效品控，完美契合客戶需求。

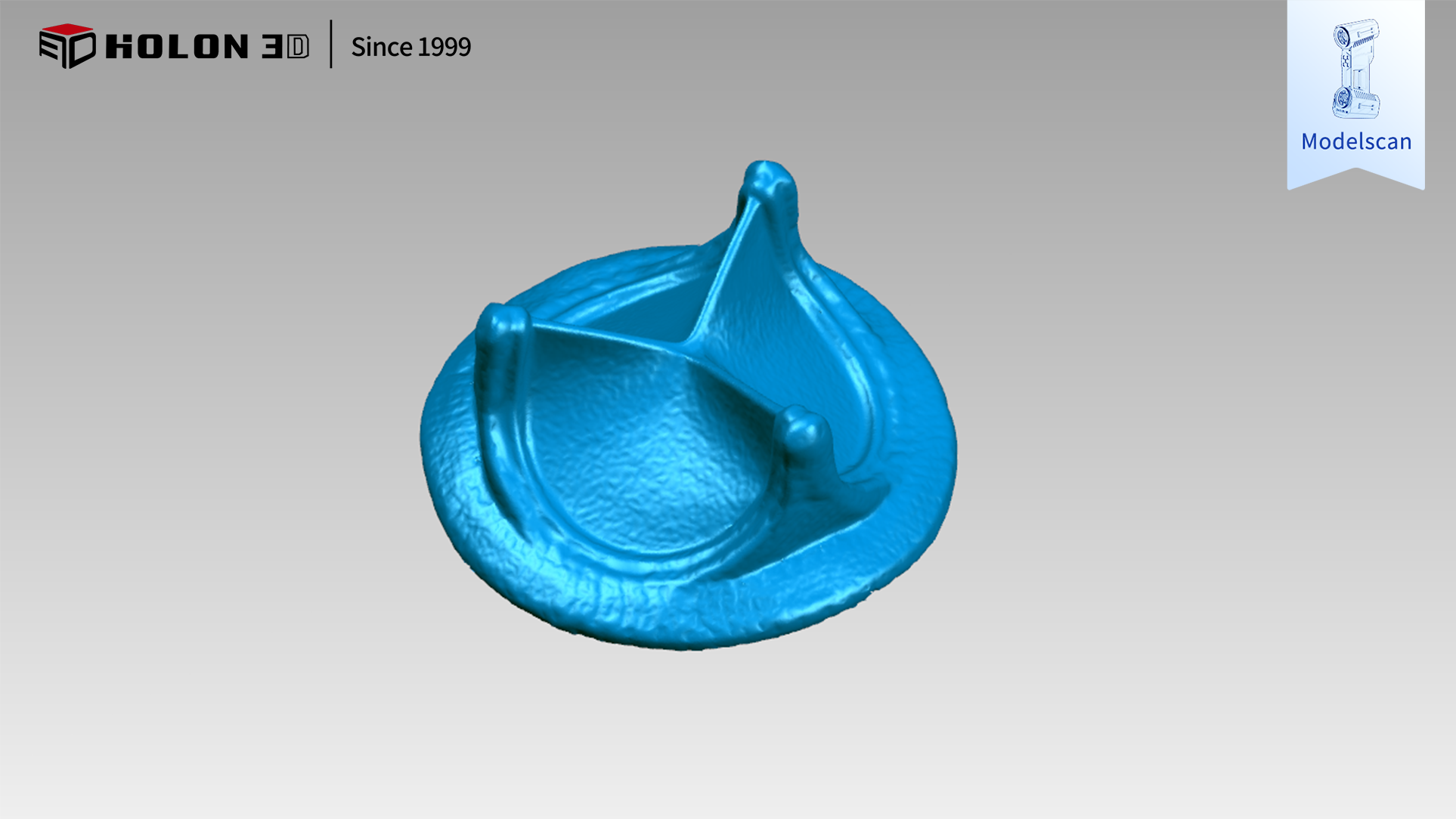

掃描數據圖

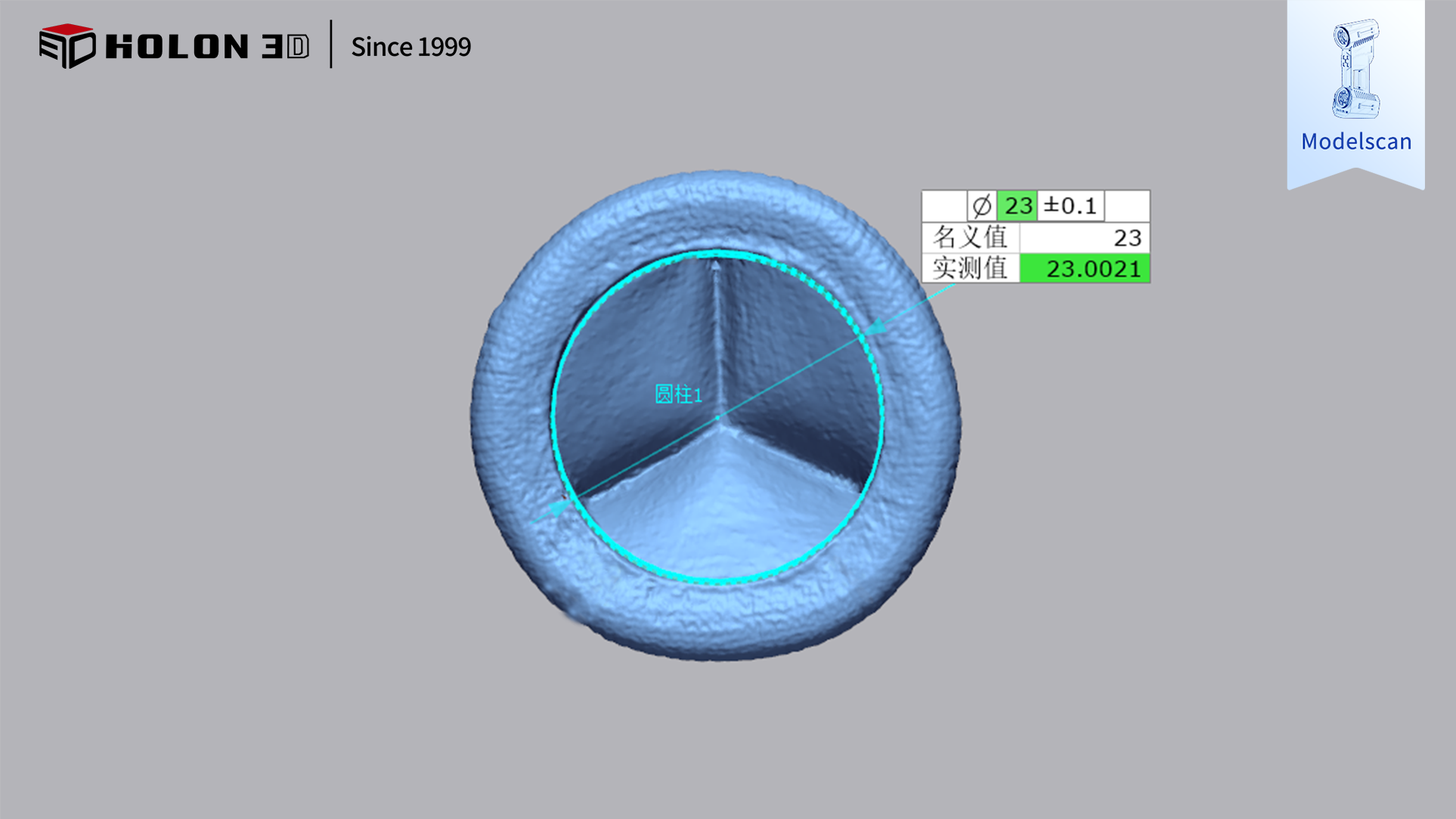

尺寸測量圖
