橡膠軟管的三維掃描
發布時間：2025-04-29
瀏覽數：428
- A +
- A
- A -
某企業需對黑色橡膠軟管進行樣品合格率檢測，確保其尺寸精度與形位公差符合工業自動化系統的裝配要求，避免因形變或尺寸偏差導致密封失效或流體傳輸異常。

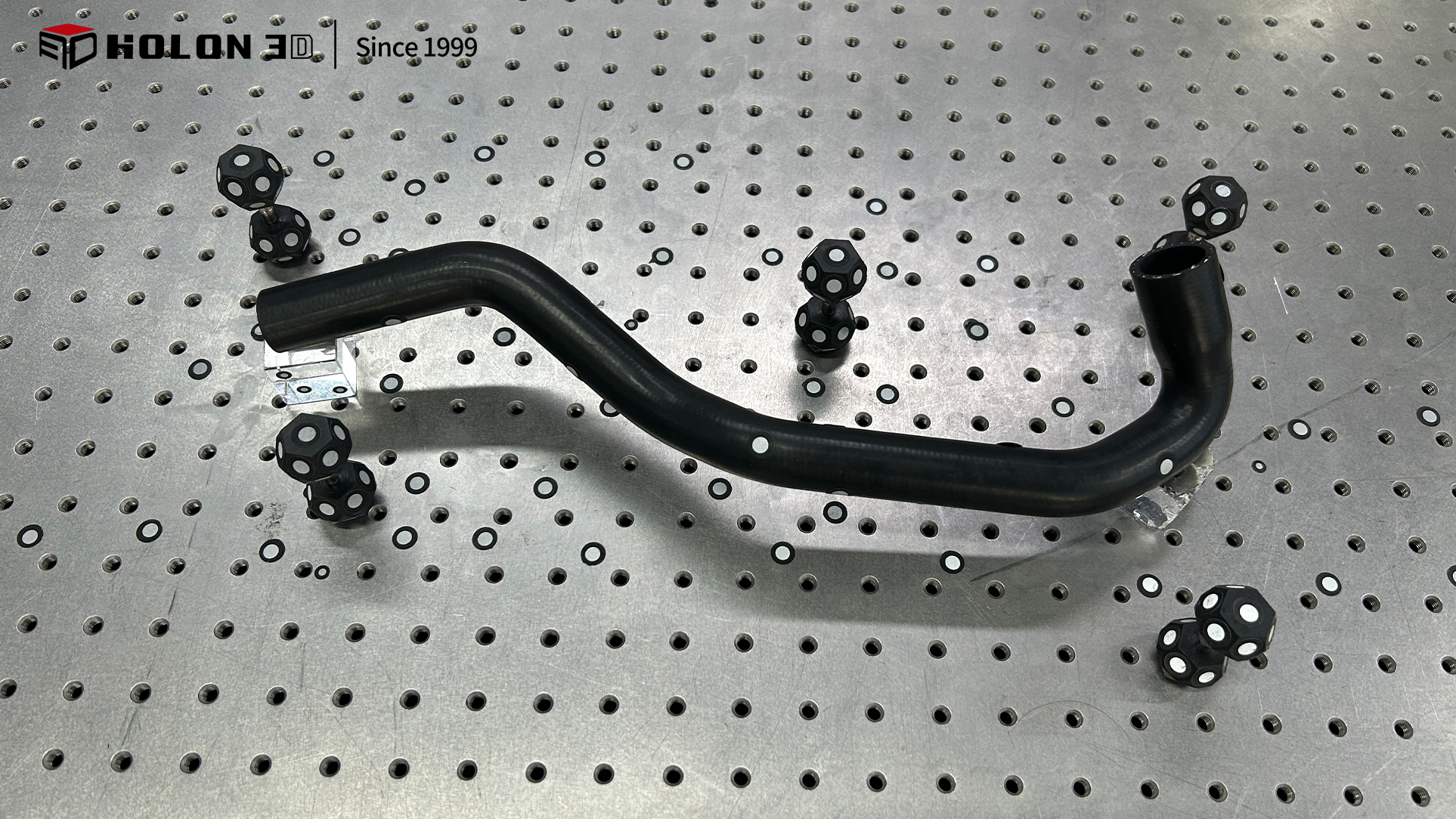

實物圖
面臨問題
橡膠軟管為黑色軟管材質，吸光性強且表面反射率低，使用常規三維掃描儀易因光線捕捉不足導致數據缺失或噪點干擾；同時，管體柔軟特性使得掃描過程中若施加接觸壓力或受自重影響，易引發局部凹陷、扭曲等形變問題，導致三維數據失真，難以真實還原實際尺寸與形位公差。

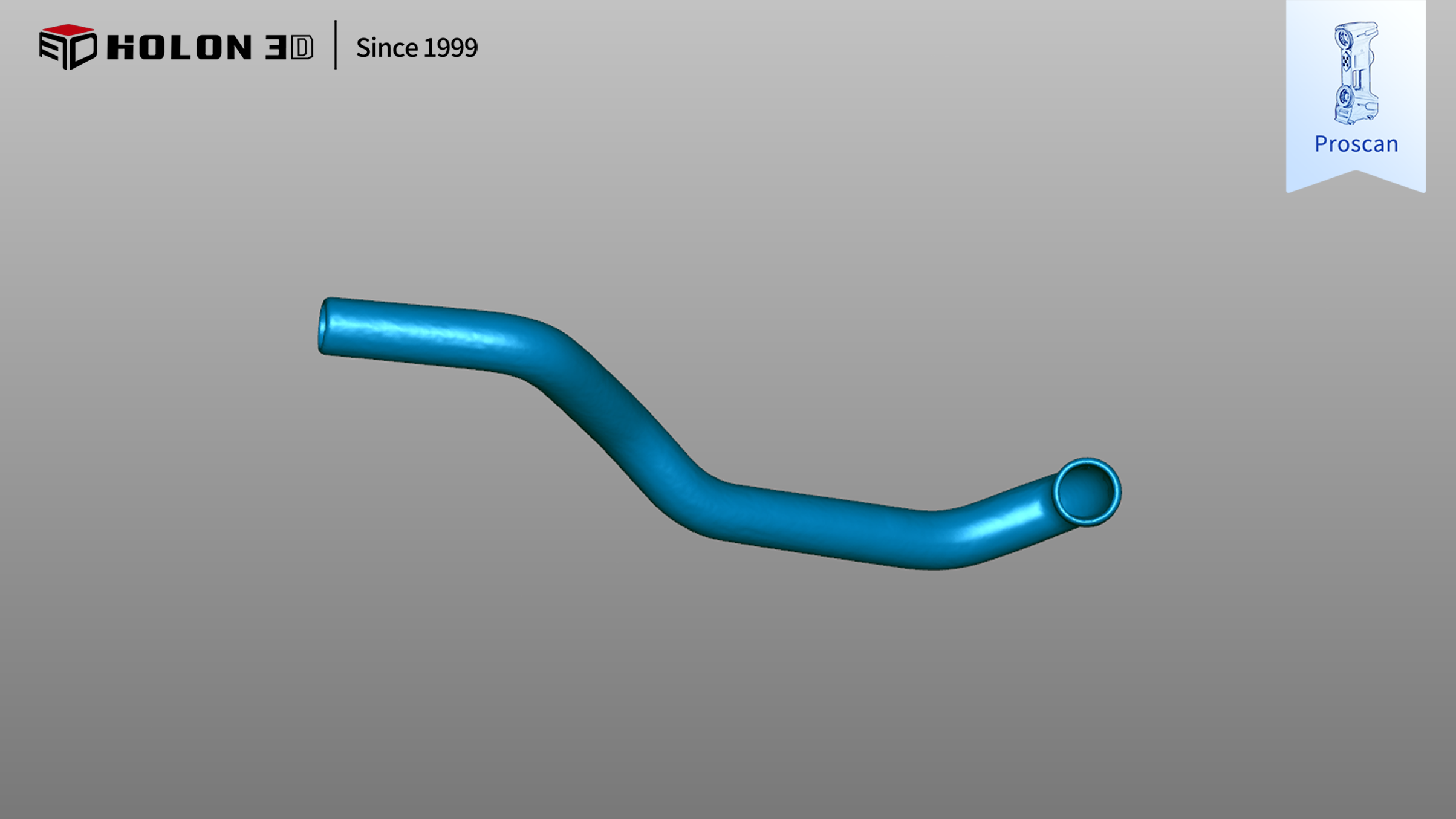

STL數據
解決方案
采用Proscan手持式三維掃描儀搭配定制化檢測方案，通過藍光激光光源與調節光源亮度突破深色表面吸光限制，精準獲取軟管復雜曲面及輪廓數據，并結合高速掃描，最大限度減少外力或自重導致的形變誤差；掃描完成后，通過檢測軟件手動對齊CAD模型并設定公差閾值，利用色譜圖直觀標識壁厚偏差、彎曲度異常等缺陷，人工復核關鍵尺寸后生成可視化報告，實現高效精準的質量管控。

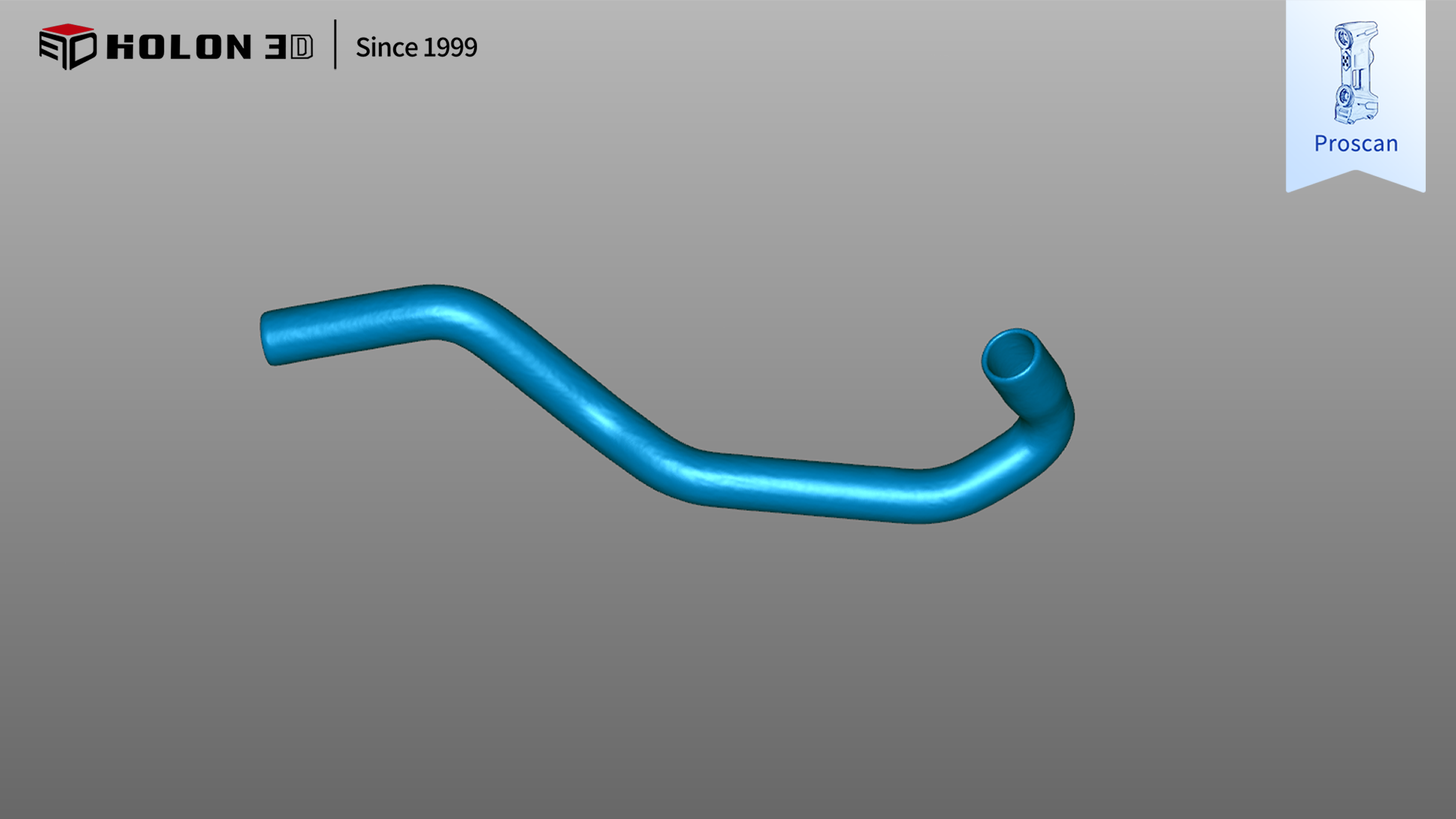

STL數據

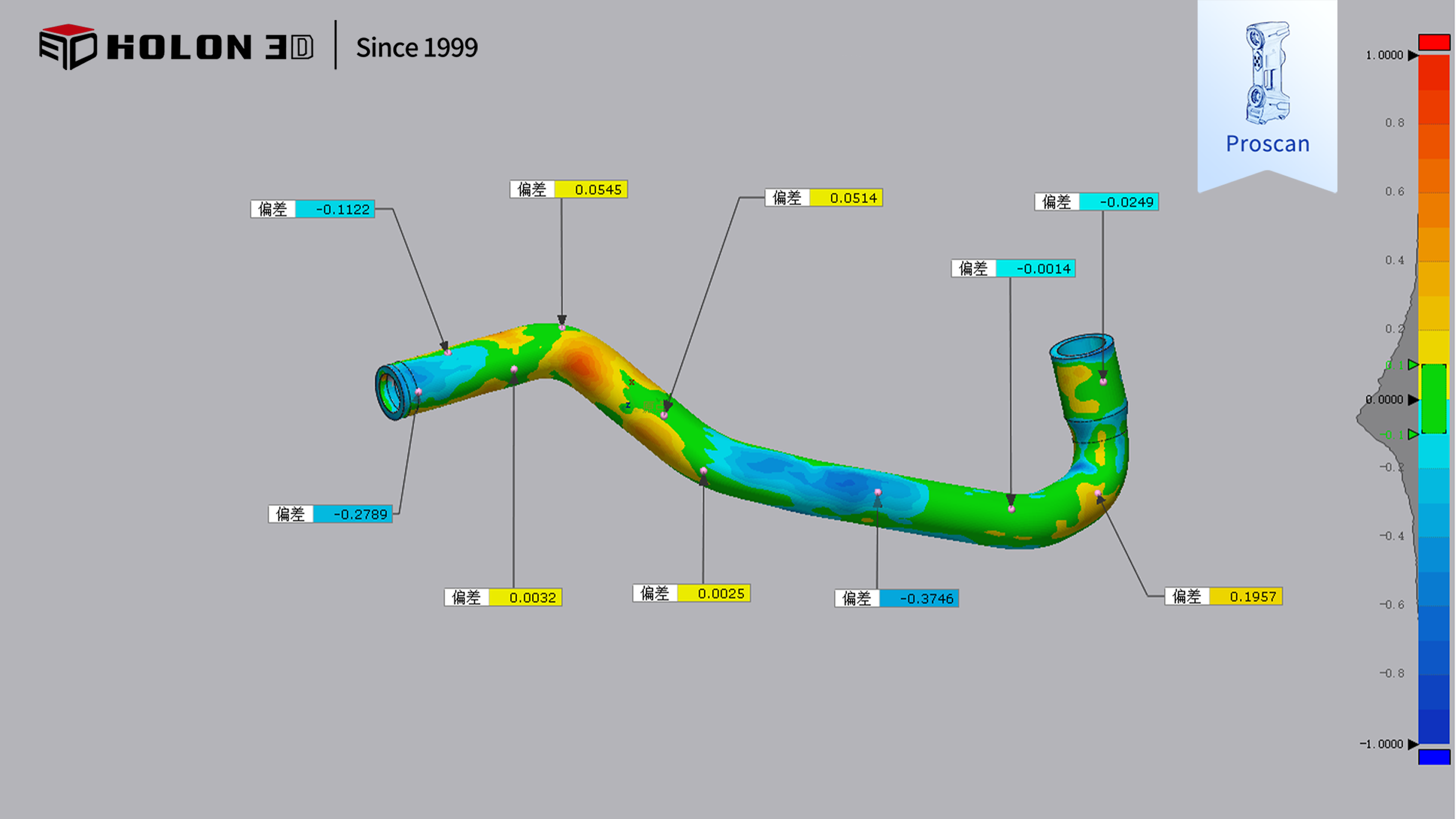

對比數據

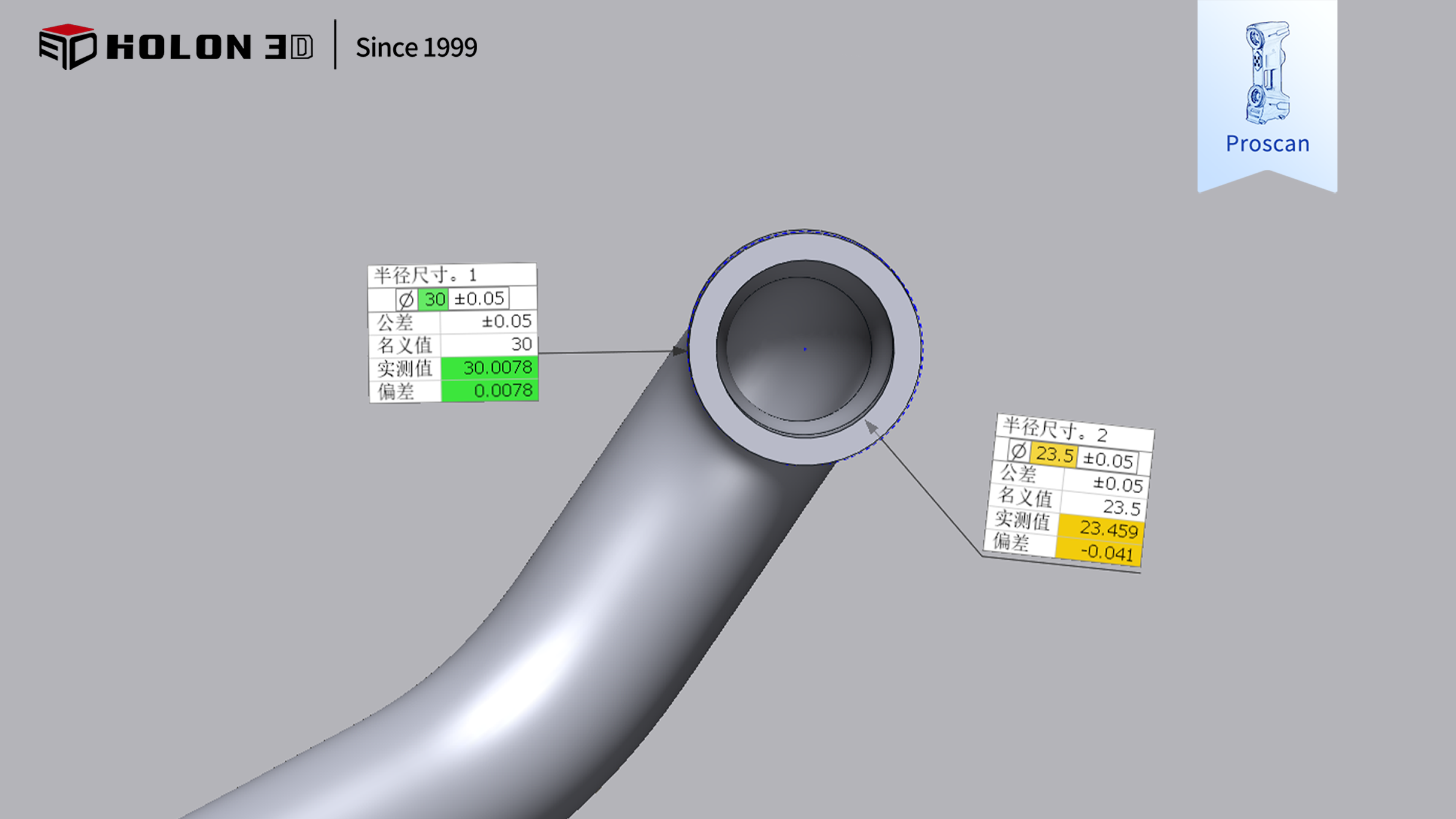

測量數據
