飛機引擎隔音艙三維掃描案例
發布時間：2024-04-23
瀏覽數：1000
- A +
- A
- A -
德國某大型航空公司使用我司三維掃描儀結合攝影測量系統對飛機引擎隔音艙進行三維測量來獲取超高精度三維數據，檢測分析產品是否合格，為后期的逆向設計開模加工鑒定了基礎，節約成本。
面臨問題
1、由于飛機引擎隔音艙體型較大，曲面精度要求高且不便移動，用拍照式三維掃描儀測量時，累計誤差會過大，如何消除誤差造成的影響，是面臨的最大問題。
2、使用傳統的測量方法不僅耗時較長，所取得數據有限且不能準確測量飛機引擎隔音艙曲面的三維數據，無法進行完整的掃描與數據拼接。也不能完成對飛機引擎隔音艙進行質量檢測。
解決方案
針對該企業和掃描物體所面臨的問題，華朗技術工程師提出解決方案：使用拍照式掃描儀HL-3DS+和三維攝影測量HL-3DP快速精確的獲取了飛機引擎隔音艙三維數據結合逆向設計軟件為飛機引擎隔音艙的檢測、設計和開模加工提供了有力數據，解決了所有面臨的問題，滿足了客戶的需求。
飛機引擎隔音艙掃描現場

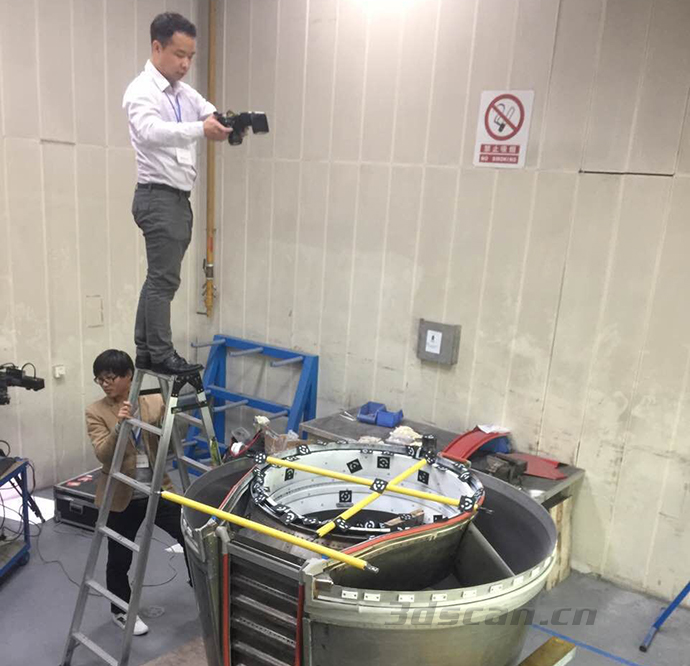

飛機引擎隔音艙攝影測量拍攝現場

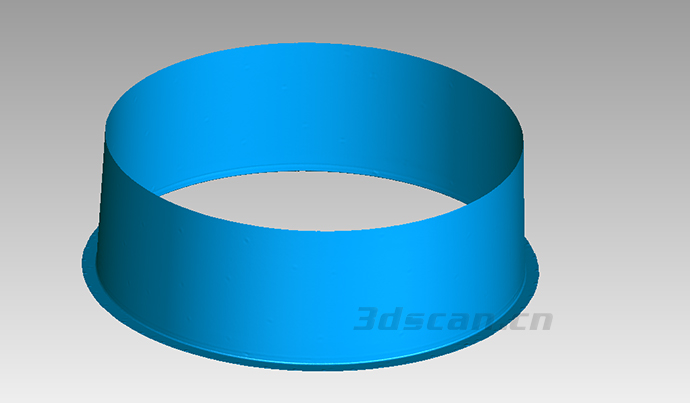

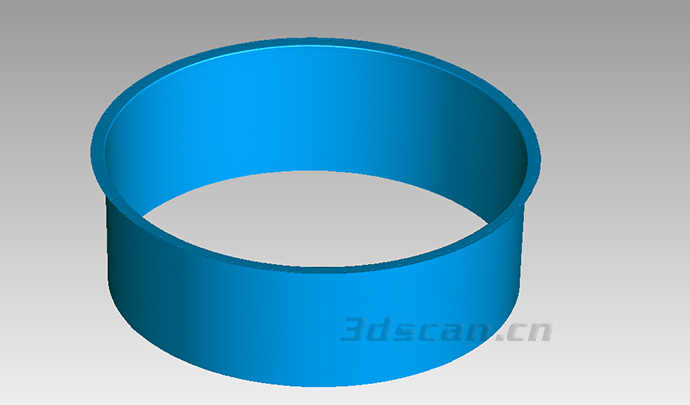

飛機引擎隔音艙STL數據圖
飛機引擎隔音艙STL數據圖

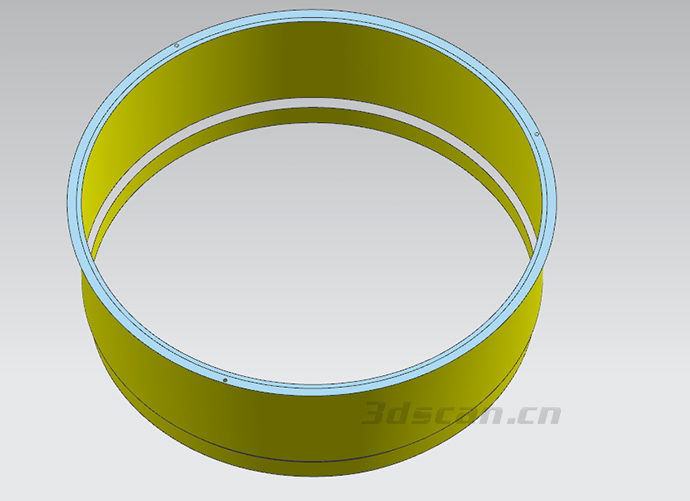

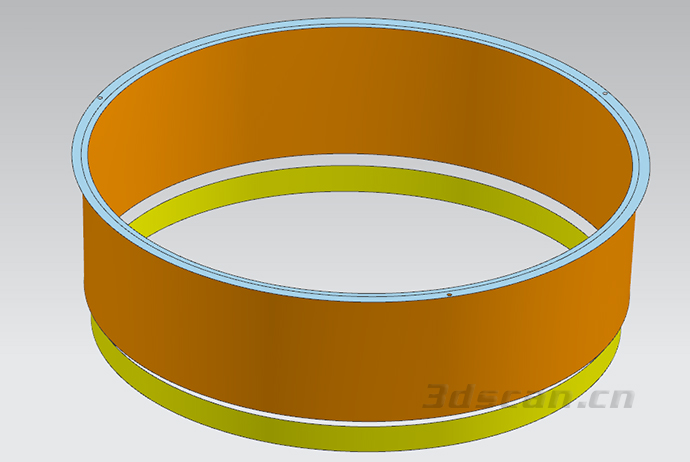

飛機引擎隔音艙三維數據圖
飛機引擎隔音艙三維數據圖
