船舶從史前刳木為舟起，經歷了獨木舟和木板船時代，1879年世界上第一艘鋼船問世后，又開始了以鋼船為主的時代?？蛻羰且患覈鴥?nèi)知名船舶生產制造企業，需要對廢棄游艇船艙掃描進行逆向設計、三維重建，最終用于游艇的改進及加工生產奠定基礎。
客戶背景：客戶是一家軍工船舶生產企業，具有國內外先進船舶生產制造技術。
掃描對象：游艇船艙三維掃描
測量要求：需對游艇船艙掃描進行三維重建，用于游艇后期改進及加工生產。
推薦方案：手持三維掃描儀Model 37+三維攝影測量系統(HL-3DP)
現場實地拍攝
測量難點
游艇船艙體型巨大(長約10米，高約2.5米)曲面較多且不便移動，采用傳統的三維掃描儀測量時，累計誤差會過大，如何消除誤差造成的影響，是面臨的最大問題，客戶要求整體精度較高，掃描速度快且操作簡單方便，利于公司后期使用。

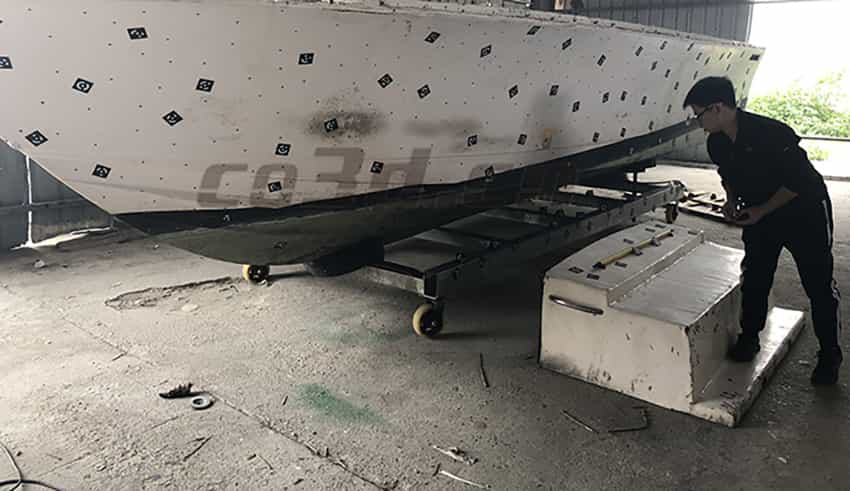

游艇船艙測量現場
根據客戶需求及工件情況華朗技術工程師迅速給出解決方案：使用手持三維掃描儀Model 37+三維攝影測量系統HL-3DP快速進行三維掃描，能夠在短時間內獲取游艇船艙高精度的三維數據，有效解決傳統測量耗時長、測量累計誤差大等問題，客戶對我們設備掃描效果及結果非常滿意。

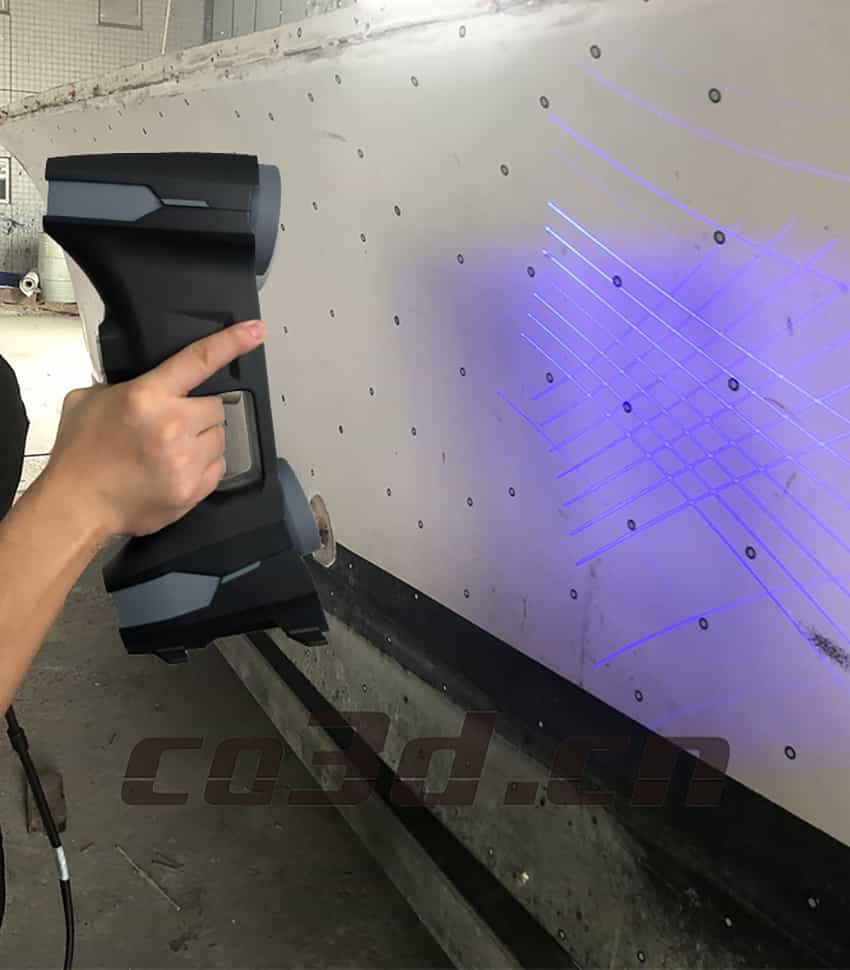

游艇船艙掃描現場

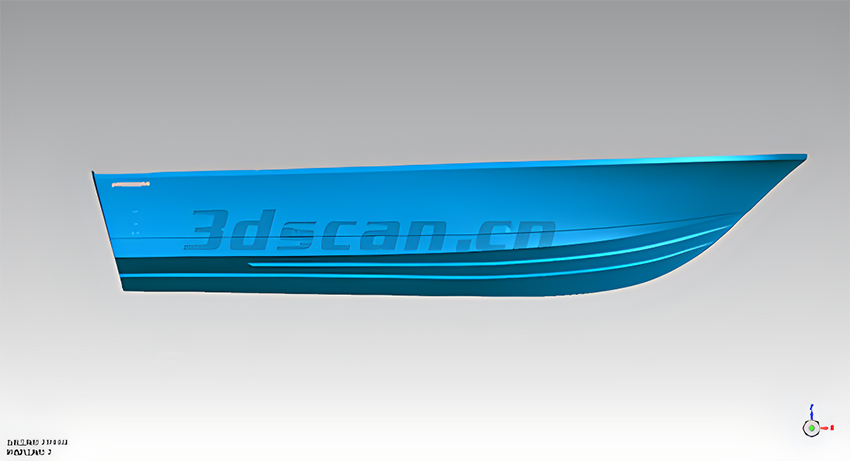

游艇船艙STL數據圖

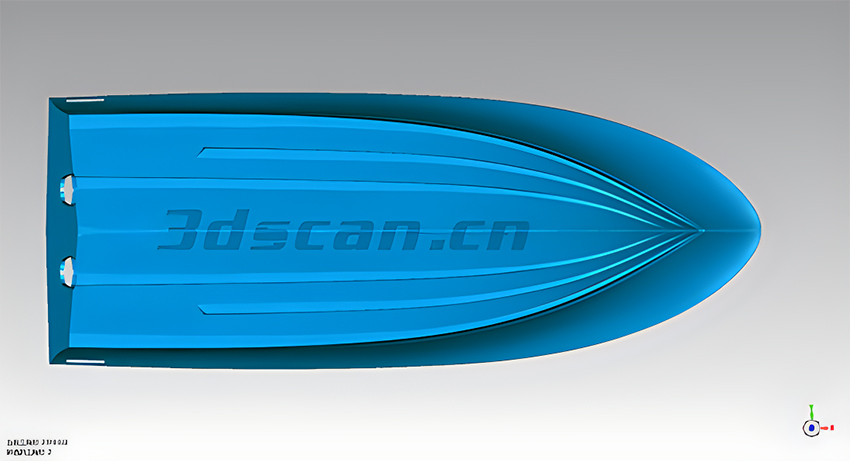

游艇船艙STL數據圖

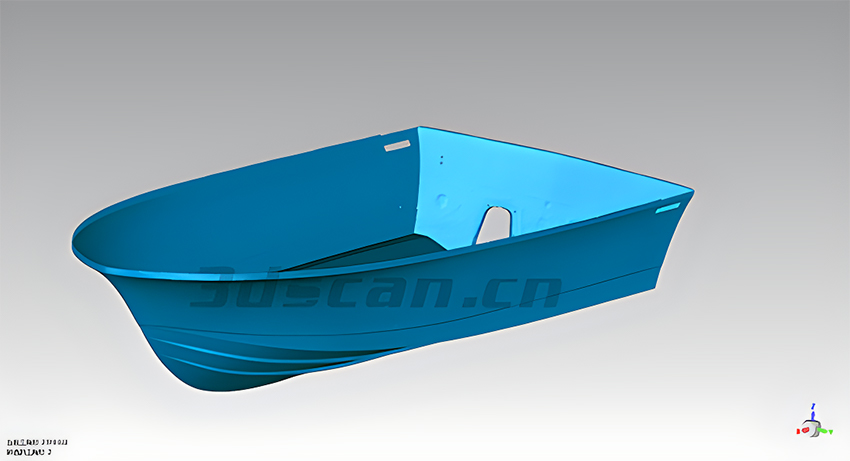

游艇船艙STL數據圖
