直升機是高端制造技術的體現，無論是對于組件的制造，還是產品檢測，甚至飛機裝配過程，不允許有任何的錯誤，對測量檢測技術要求極高。華朗三維憑借專業，嚴謹，豐富的技術手段，為國內知名飛機制造公司提供三維數字技術綜合解決方案。
1、客戶對直升機配件三維數據由非常高的精度要求，整體誤差需要控制在0.02mm以下，以確保直升機配件的精度。
2、對直升機配件上的螺絲孔進行精確定位，保證后續裝配正常進行。
3、傳統的測量方法數據采集密度不夠（數據量不足）而且對于直升機配件上的曲面以及弧度無法測量，無法正常的進行檢測，后期也不能逆向制圖。
直升機配件構造質量直接影響到制造直升機的效率，因此直升機配件合理的設計非常重要。三維掃描儀能夠?qū)?fù)雜的直升機配件進行三維掃描，獲取到高精度的三維數據，提高逆向設計人員的設計效率，保證CAD設計結果的準確，提供開模工作的質量保證。

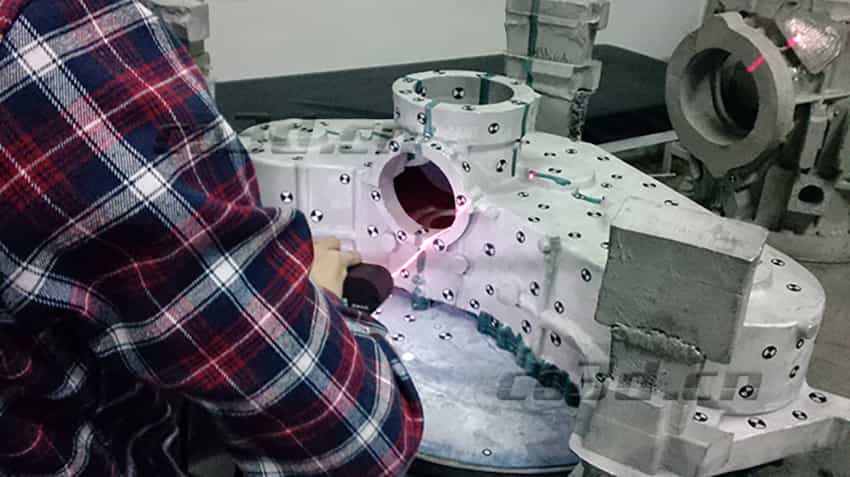

直升機配件掃描現場
針對客戶所面臨的問題，華朗三維技術工程師提供了專業的解決方案—手持式三維掃描儀HL-3DH-3M（快速獲直升機配件高精度的三維數據）+逆向設計軟件（將直升機配件點云數據轉換為三角網格面數據）+等主流設計軟件中進行直升機配件的二次設計，加快直升機配件的生產。
使用手持式三維掃描HL-3DH-3M儀獲取直升機配件精確的三維數據，該手持式三維掃描儀自帶三維攝影測量系統，配合高精度靶桿，對于直升機配件三維數據精度要求高的問題也迎刃而解。將三維模型導入逆向建模軟件進行曲面造型。 在使用進行逆向設計之后，需要及時得到偏差結果。檢測軟件能夠?qū)ξ矬w特征進行細致分析，如孔位、輪廓、曲率等等，同時還能捕捉并體現剖面的形位偏差，如平行度和圓度等。而傳統檢測軟件只能對CAD數據和掃描數據進行簡單的偏差對比。 檢測軟件能自動完成測量數據與CAD數據的坐標系對齊，從而實現快速比對檢測和質量控制。通過等主流設計軟件可以得到直升機配件的CAD數據，縮短直升機配件生產周期。通過一系列先進的軟硬件的結合使用，該公司成功對直升配件機進行了逆向設計與測量檢測，為國內在該領域的高端技術的研究和突破奠定了堅實的基礎。

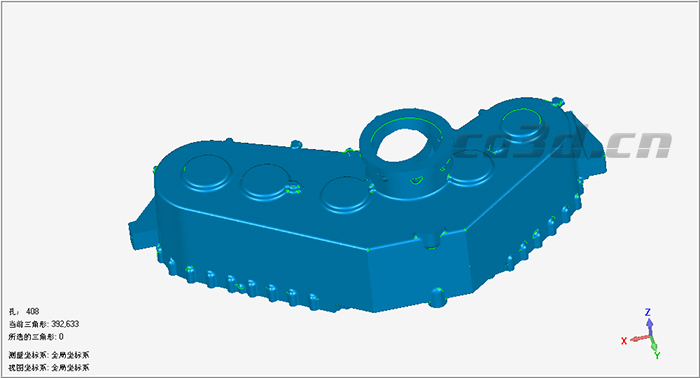

直升機配件點云數據

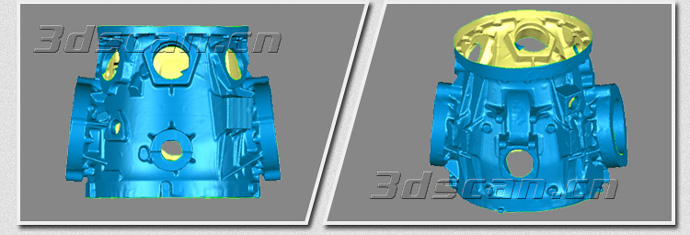

直升機配件點云數據

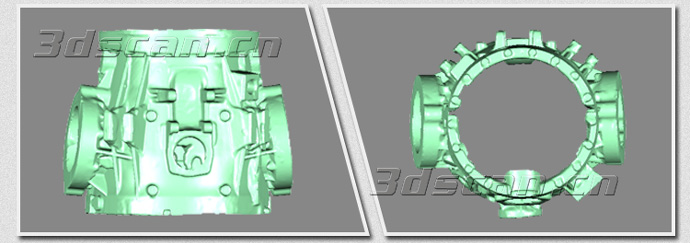

直升機配件三維數據

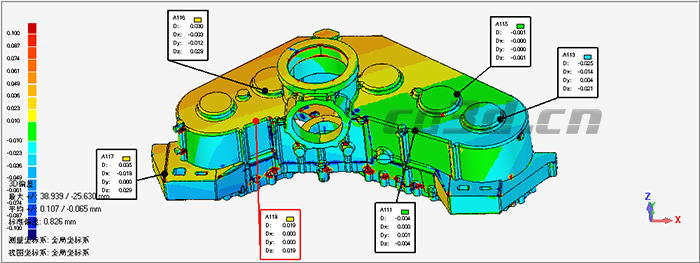

直升機配件對比檢測數據
