船首摩托艇止推支架是保障摩托艇航行穩定性的核心受力部件，其結構精度直接影響船體受力平衡與設備運行可靠性。客戶需通過三維掃描獲取該支架的高精度完整數據，既用于逆向建模生成可直接投產的 CAD 模型，也為后續產品結構優化提供數據支撐。因客戶對掃描數據的完整性與精度要求極高，傳統測量方式難以滿足需求，故選用 HOLON3D Smart 49 手持式全藍激光工業級三維掃描儀提供數字化解決方案。

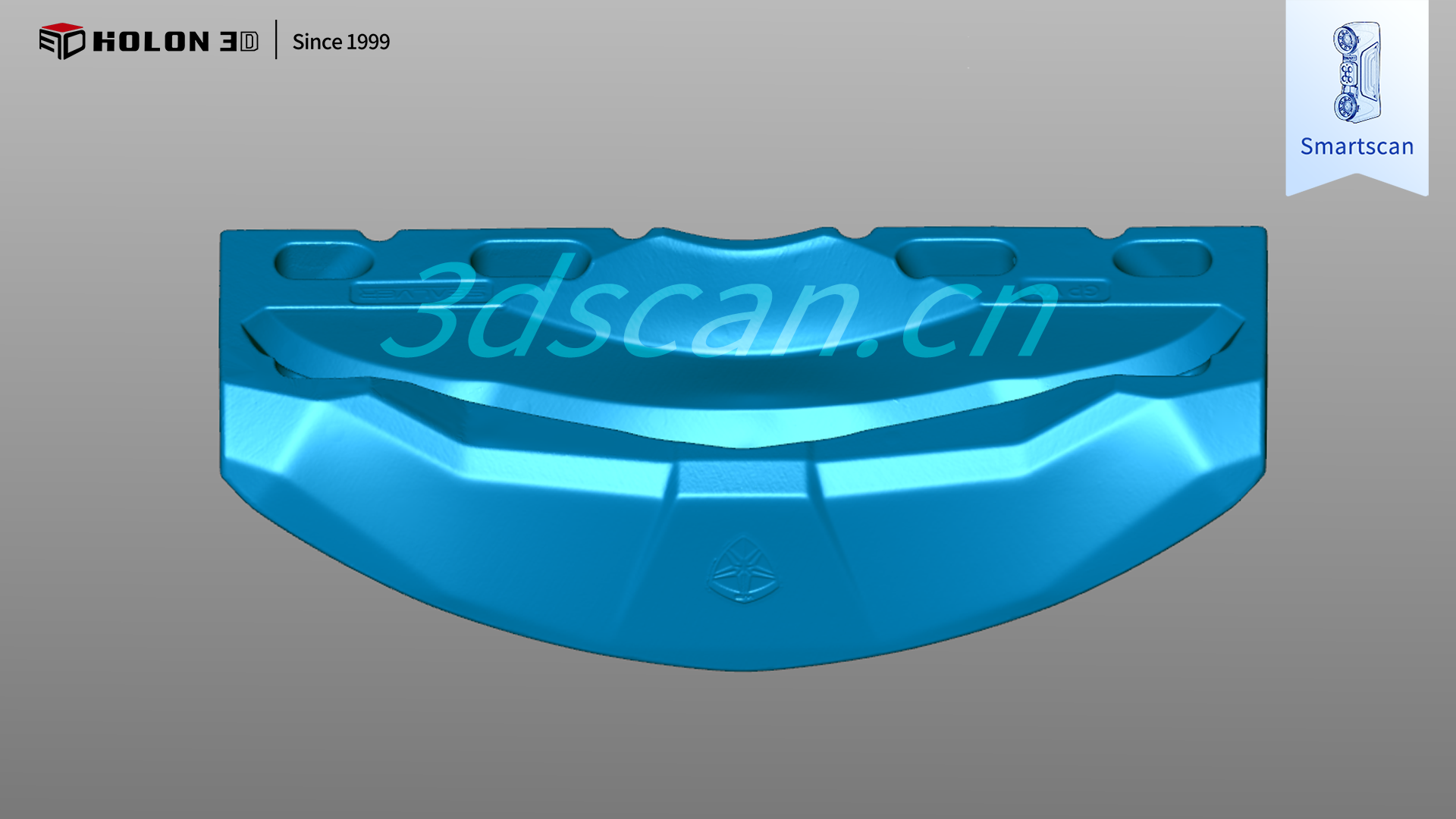

實物掃描圖

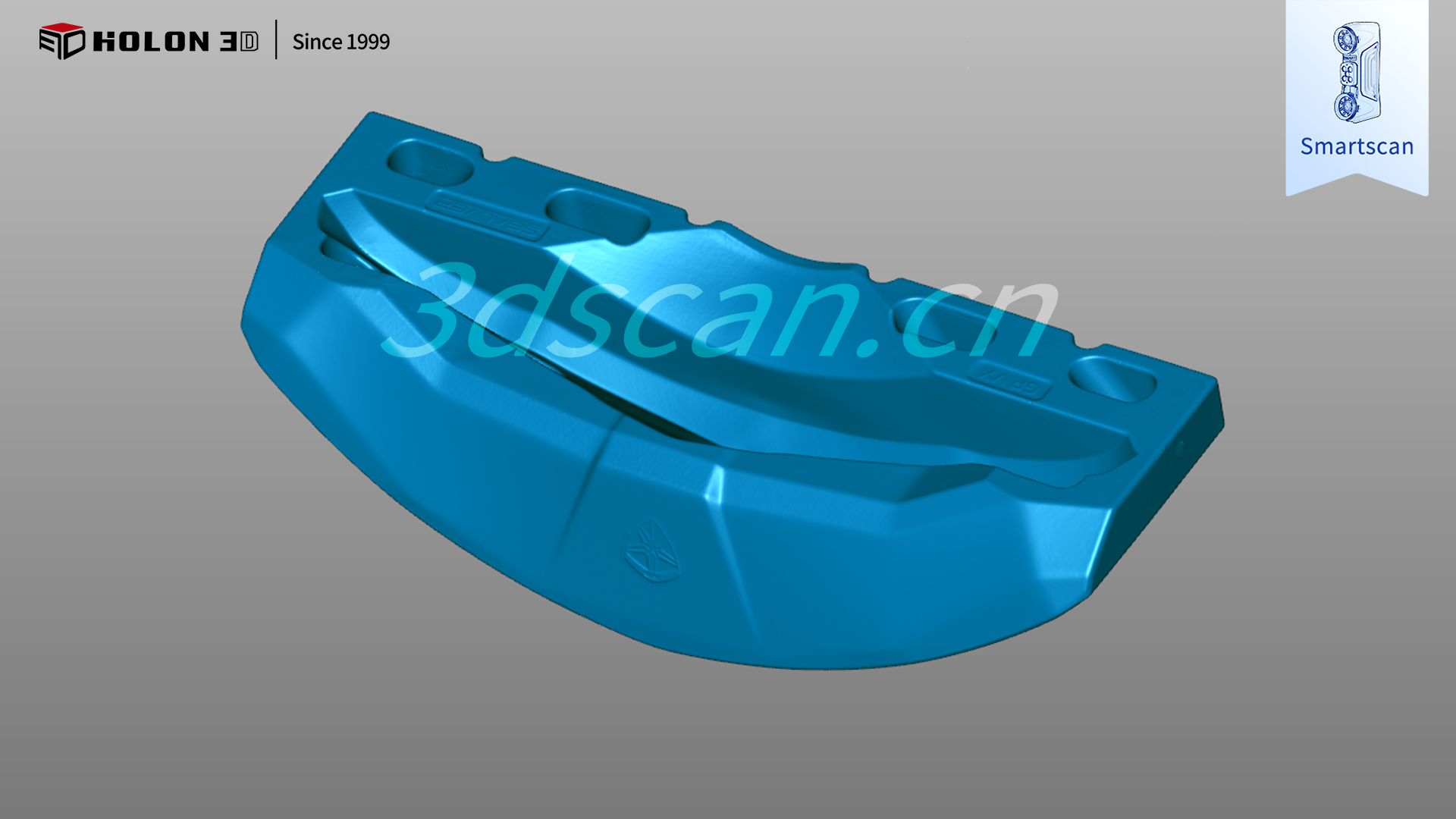

實物掃描圖
該止推支架的掃描核心挑戰在于數據完整性與精度的雙重保障，其結構包含多組銜接曲面、安裝孔位及受力加強筋，傳統局部測量工具無法全面覆蓋所有特征區域，易形成掃描盲區導致關鍵細節數據缺失，同時人工拼接數據易產生累計誤差，無法滿足逆向建模與產品優化的高精度要求。
掃描數據圖
掃描數據圖
采用 HOLON3D Smart 49 掃描儀可針對性破解這一難題，其具備工業計量級精度，搭配全藍激光技術，無需特殊預處理即可適配支架材質特性，精準捕捉整體輪廓與細微特征。設備搭載四種掃描模式，可根據支架不同特征區域靈活切換，配合手持設計自由調整掃描角度，輕松深入隱蔽銜接部位，實現全特征無死角掃描。高速無接觸式測量避免對工件造成損傷，且不受場景約束，僅需粘貼少量標志點即可穩定輸出高密度點云數據。掃描數據可直接導入逆向建模軟件生成合格的生產用 CAD 模型，同時為產品結構優化提供精準數據支撐，完全契合客戶需求，為船首摩托艇止推支架的復刻生產與性能升級提供可靠數字化保障。

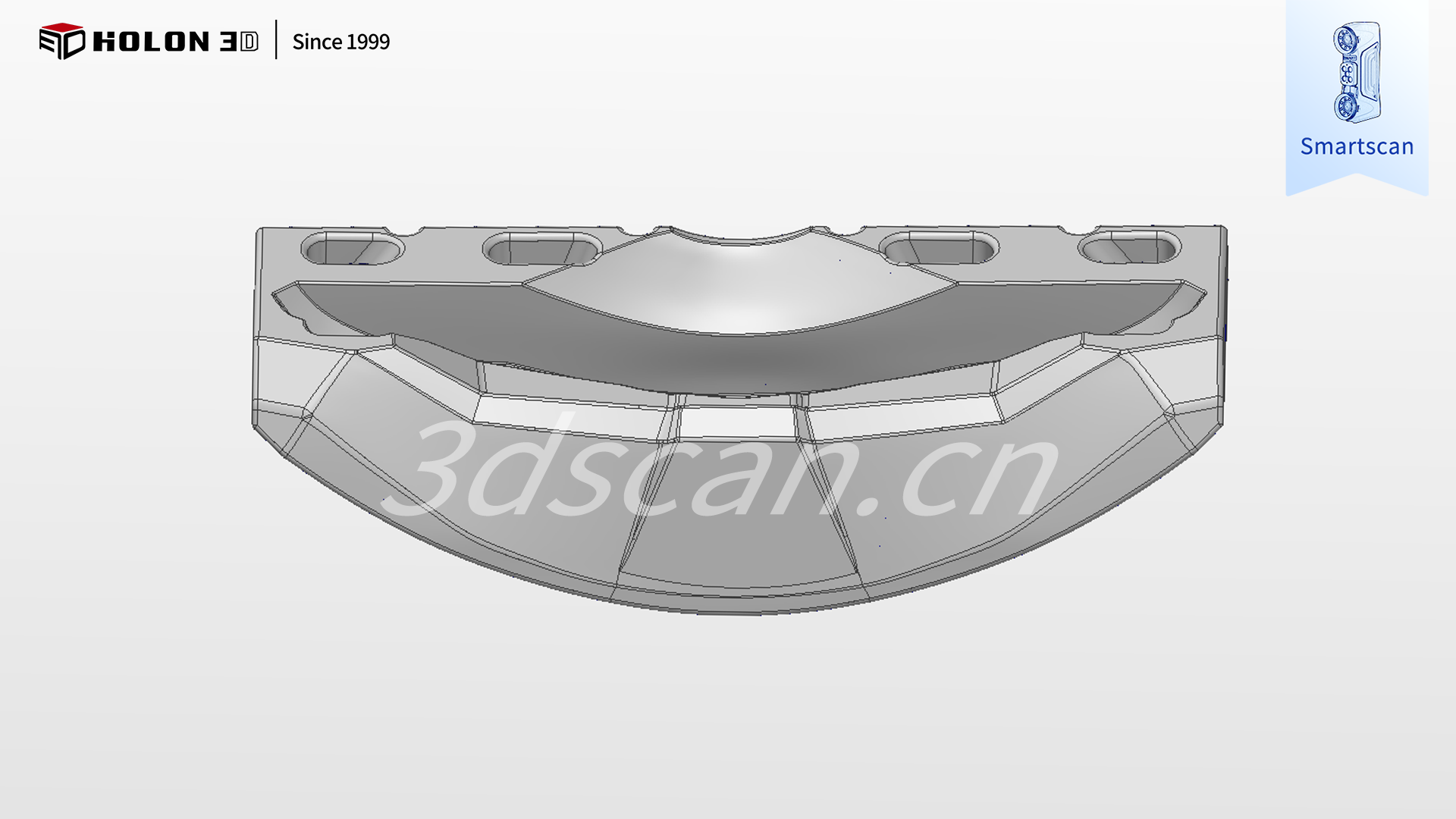

逆向建模數據

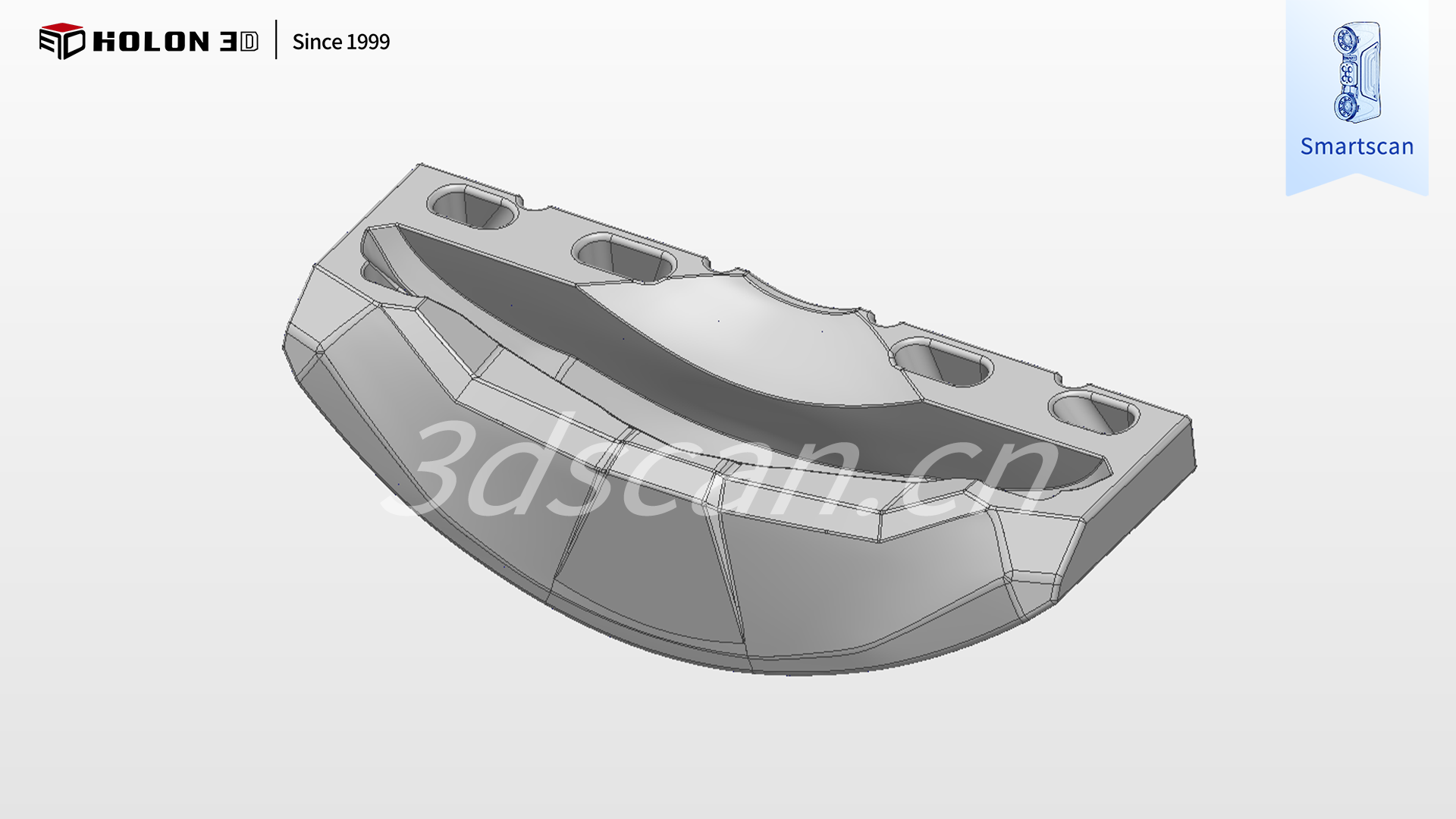

逆向建模數據
