風力發電塔法蘭是風力發電設備的關鍵支撐部件，它是直接決定風機的使用壽命，但是影響風力發電塔的還是起支撐和固定作用的法蘭，國內某大型風電集團邀請華朗三維對該集團的風力發電塔法蘭進行三維測量分析，從而進行產品改進。
1.風力發電塔法蘭是成品鍛件，為快速測量生產出來的風力發電塔法蘭的平面度、內傾、橢圓度進行形變測量分析。
2.風力發電塔法蘭直徑2米多,高約1.5米，客戶要求測量速度快、精度高的情況下完成此項工作。
風力發電塔法蘭是成品鍛件,從法蘭廠出廠時已經做好正火和回火處理,因此如何控制好該指標,避免通過火焰矯形來控制平面度、內傾、橢圓度顯得很有實際意義。風力發電機下的法蘭是由三到四根直筒或圓錐筒通過高強螺栓將兩端的法蘭連接在一起組成一臺塔架。因此法蘭的平面度、角變形和橢圓度的好壞將直接影響到風機的運行,影響風機設備使用壽命。
1、前期準備工作
貼標志點：使獲取的數據在掃描軟件中進行定位拼接。
貼編碼點：使三維攝影測量系統獲取物件表面3D坐標值。

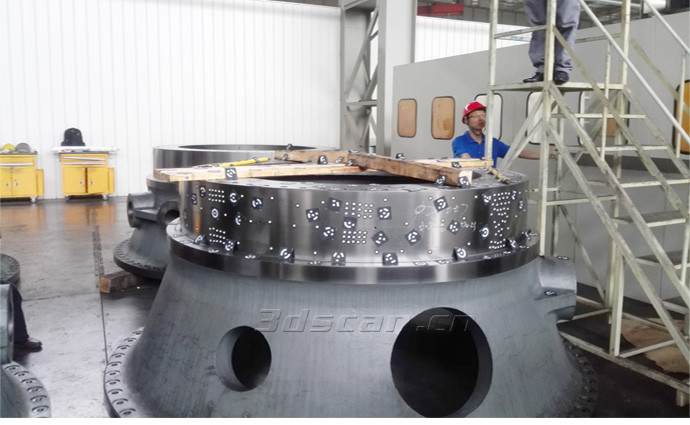

直徑2m多,高約1.5m風力發電塔法蘭
2、三維攝影測量
華朗工程師使用三維攝影測量系統，10分鐘快獲取風力發電塔法蘭表面3D坐標，使用三維攝影測量系統（HL-3DP）拍攝風力發電塔法蘭多幅圖像，通過三維測距方式，HOLON-3DP軟件自動的將這些影像結合起來經過運算之后，就可得到每一個編碼點圓心的3D坐標，計算出物體表面關鍵信息點的3D坐標值。

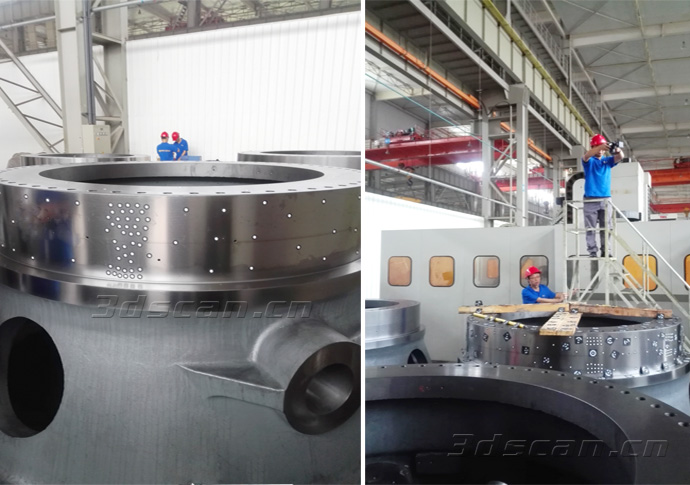

三維攝影相機對風力發電塔法蘭進行全局拍照

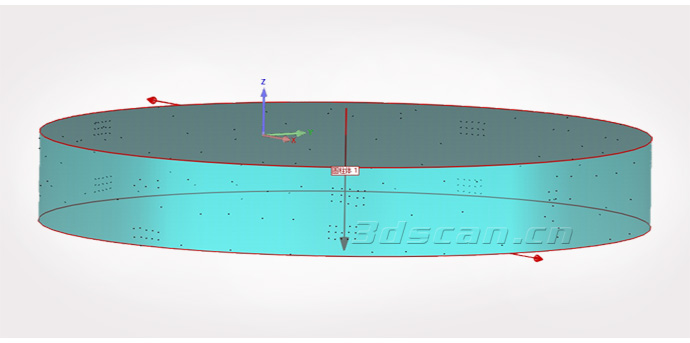

風力發電塔法蘭三維攝影測量數據

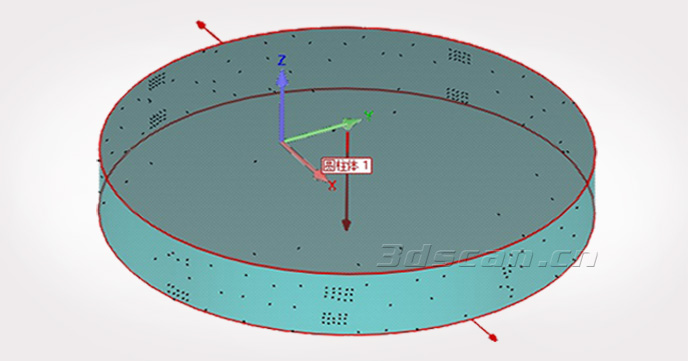

風力發電塔法蘭三維攝影測量數據
