某散熱風機廠商針對產品的品控需求，引入Holon 3D三維掃描技術，重點檢測外殼平面度、直角邊垂直度，替代傳統人工測量，以提升批量生產中的結構一致性評估效率。

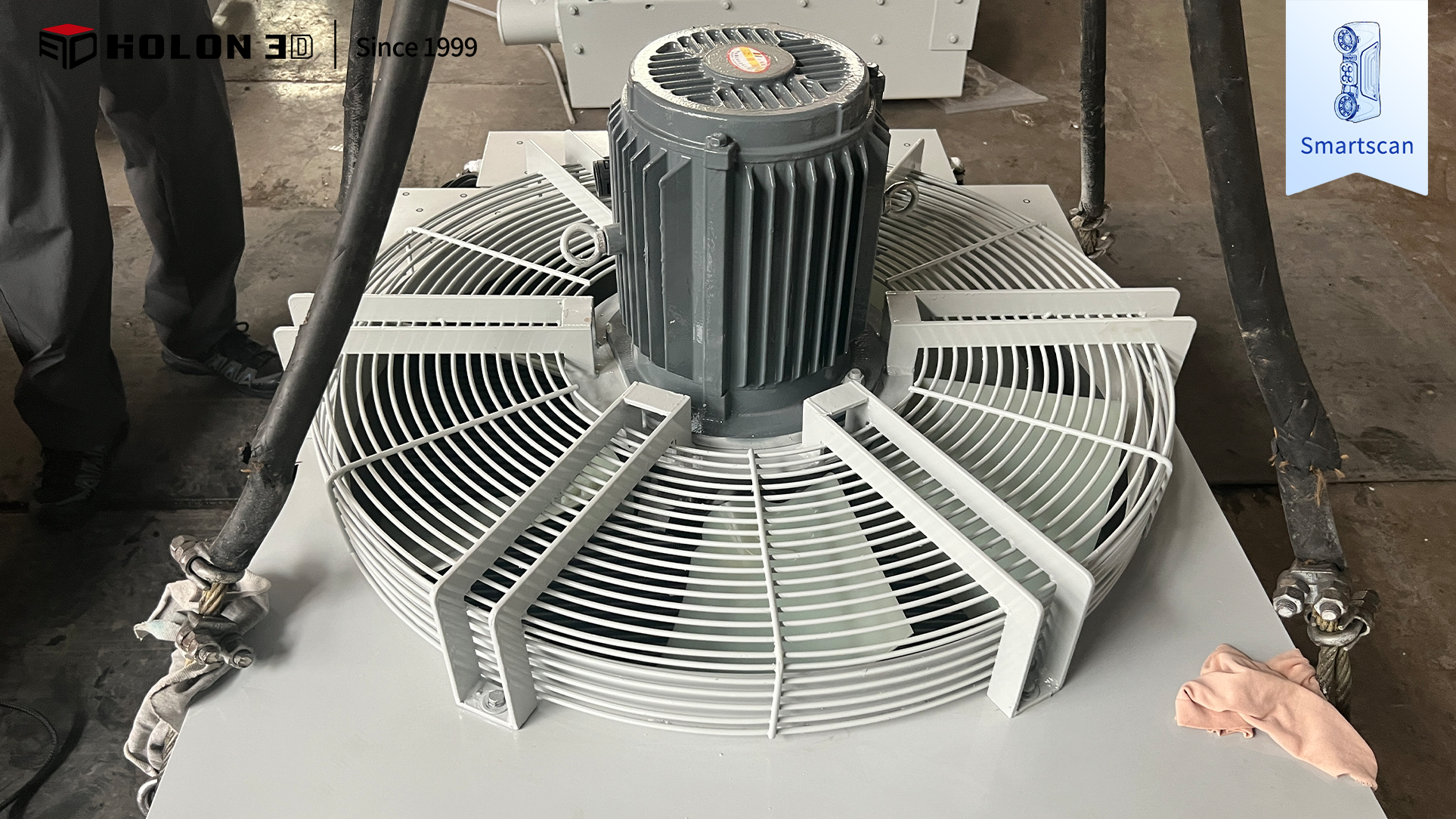

實物圖
大尺寸方形外殼需嚴格保障平面平整度與邊角直角精度，但傳統工具難以高效測量整體形變或邊角微翹曲。外殼表面啞光涂層或反光處理易干擾光學測量數據穩定性，人工檢測無法精準量化毫米級平面凹陷或裝配面偏移。此外，大尺寸工件的掃描效率低、多角度數據拼接易產生誤差，且接觸式測量可能因外力導致薄壁外殼二次變形。

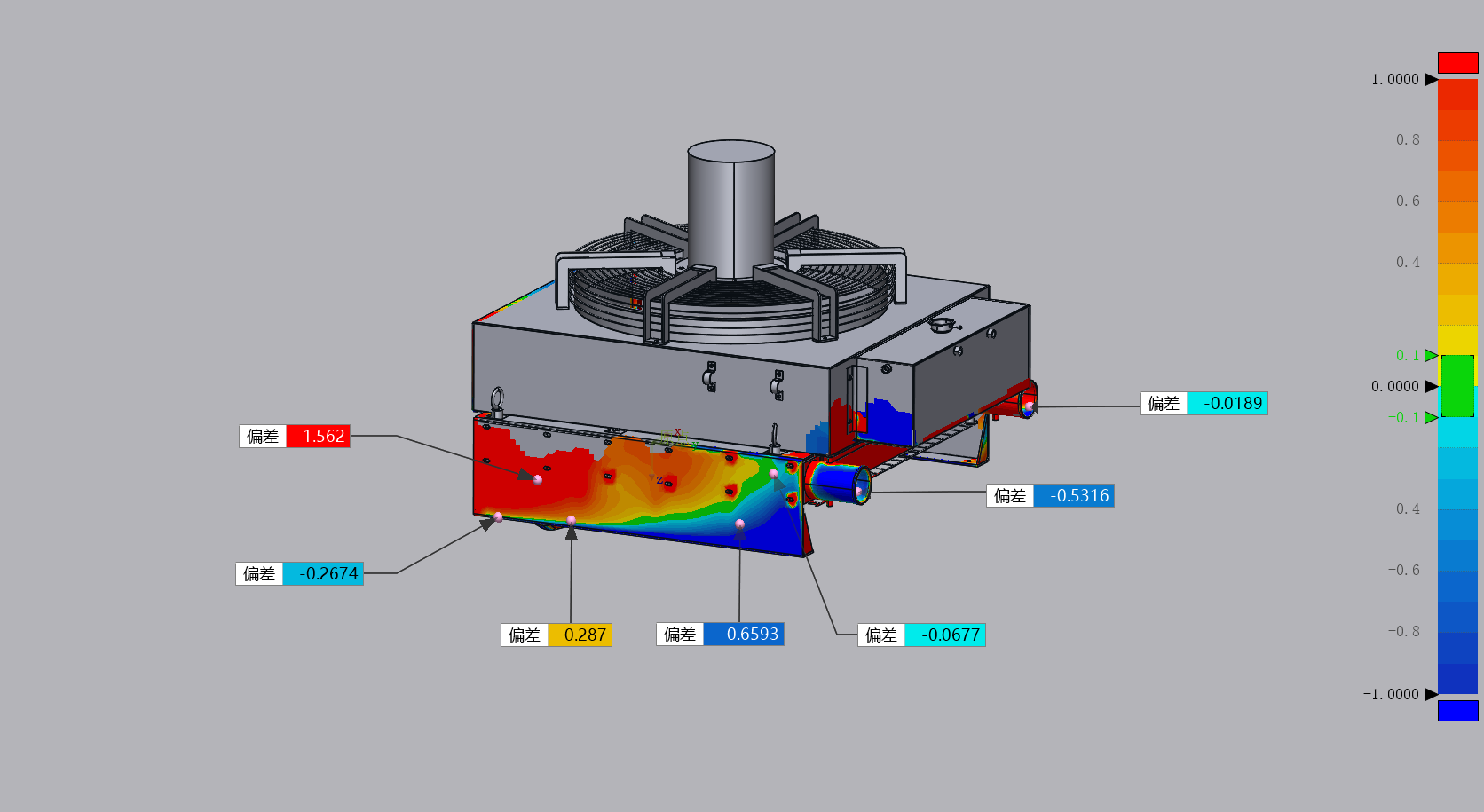

數據比對圖
Holon 3D采用Smart 49三維掃描儀，通過0.02mm精度與每秒420萬點云的超高速采集，精準捕捉外殼平面形變、直角邊垂直度。全藍光技術結合四檔亮度調節，可適配反光或深色表面，確保數據完整性；標準、深孔、精細、大范圍四種掃描模式一鍵切換，快速完成大尺寸外殼全局掃描。設備支持多視角數據自動拼接與誤差補償，避免人工對齊偏差，非接觸式測量杜絕形變風險，為外殼結構強度與裝配兼容性提供高精度數據支撐。

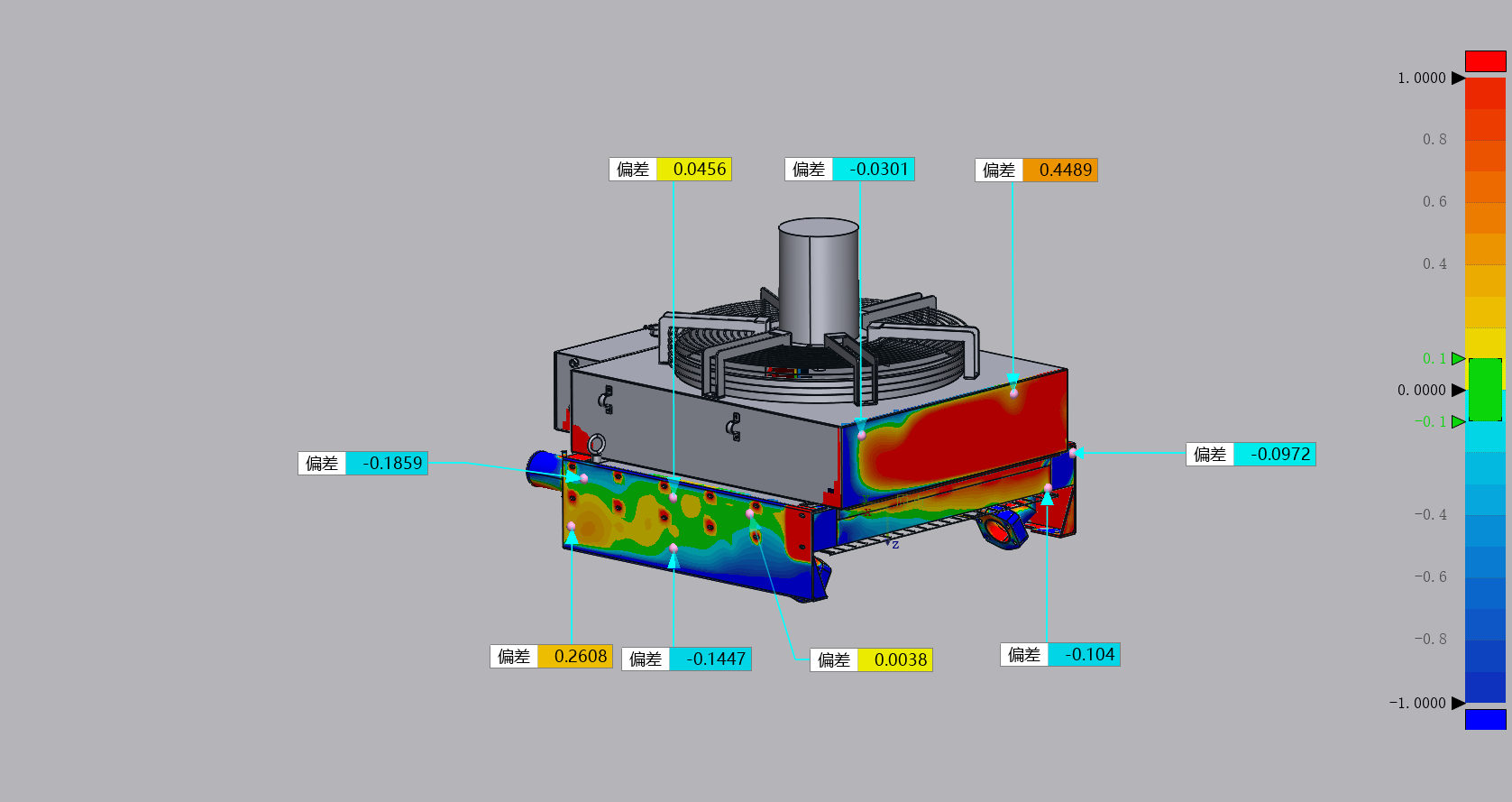

數據比對圖

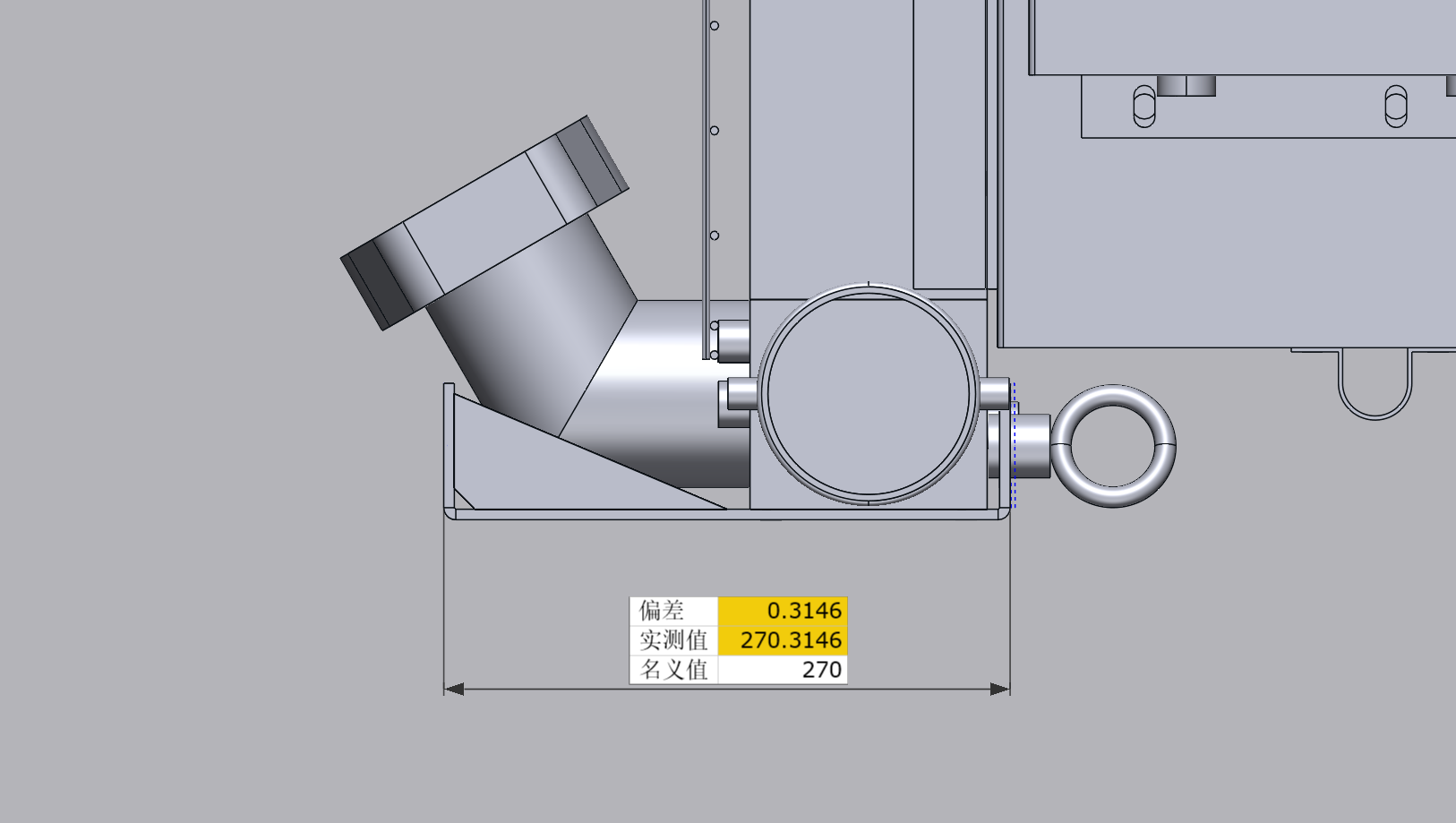

尺寸測量圖
