平板電腦三維檢測案例
發布時間：2024-04-11
瀏覽數：1072
- A +
- A
- A -
某電器生產公司希望通過三維掃描儀HL-3DM獲取平板電腦外殼的三維數據，建立電腦外殼三維數，用來改型以及后續品質檢測與質量控制。

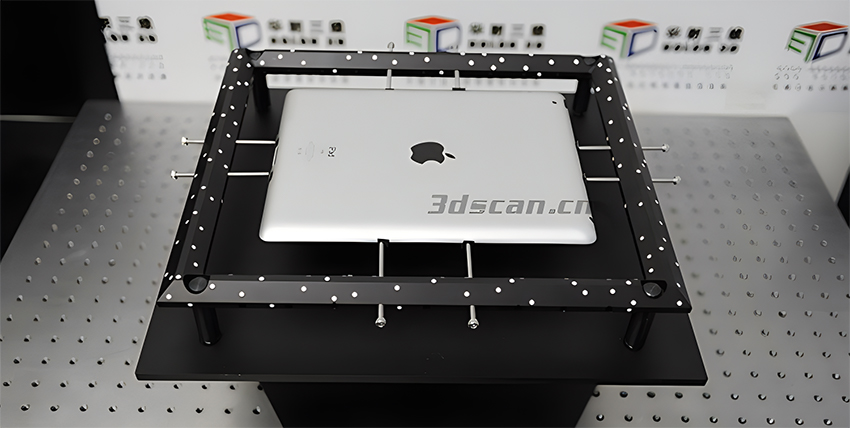

平板電腦現場圖
面臨問題
1、客戶對耳機膜片的三維數據有非常高的精度要求，整體誤差需要控制在0.02mm以下。
2、使用傳統的測量方法，只能平板電腦外殼部分?jǐn)?shù)據，對于曲面部分無法測量，導致獲取的數據量不完整，無法進行平板電腦外殼的檢測。
解決方案
1. 首先華朗三維工程師使用三維掃描儀HL-3DM對平板外殼實物進行掃描，獲得高精度、高精確度的點云資料，并通配套軟件處理得到STL格式的三維模型。

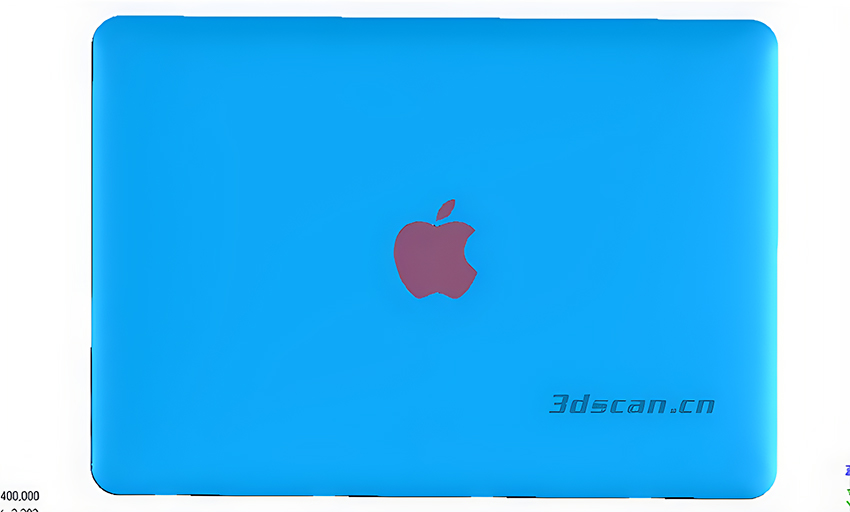

平板電腦外殼STL數據圖
2. 將三維測量數據導入逆向建模軟件進行逆向建模。

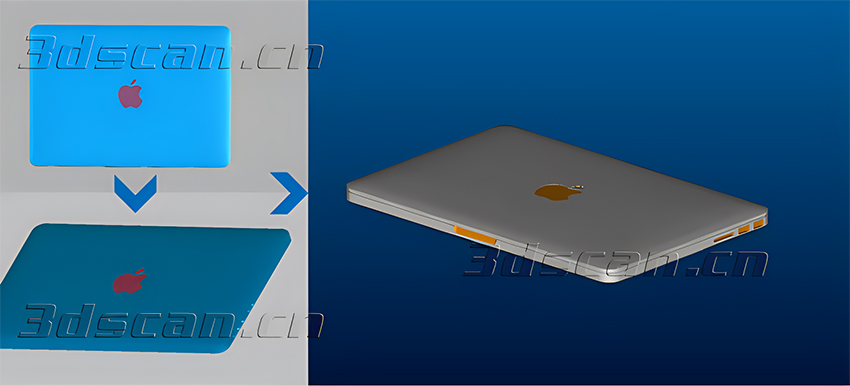

平板電腦外殼三維數據圖
3、將獲取的平板電腦三維數據導入檢測軟件中，可以迅速檢測平板電腦(CAD) 模型和產品的制造件之間的差異，能以直觀易懂的圖形比較結果來顯示兩者的差異。

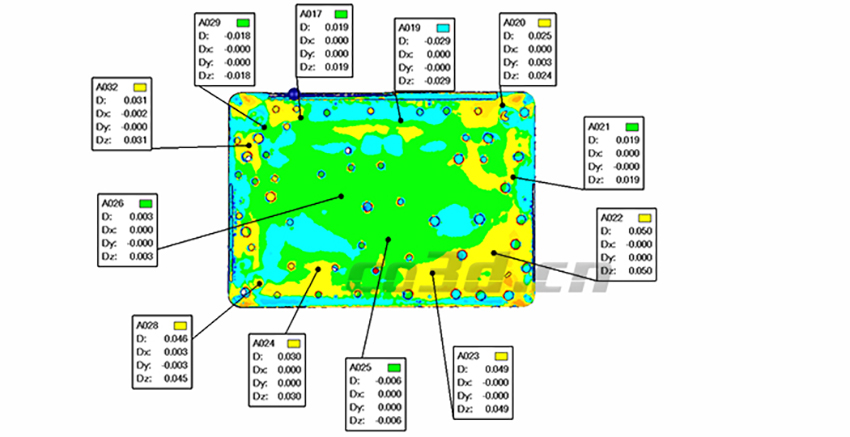

平板電腦外殼對比分析圖
