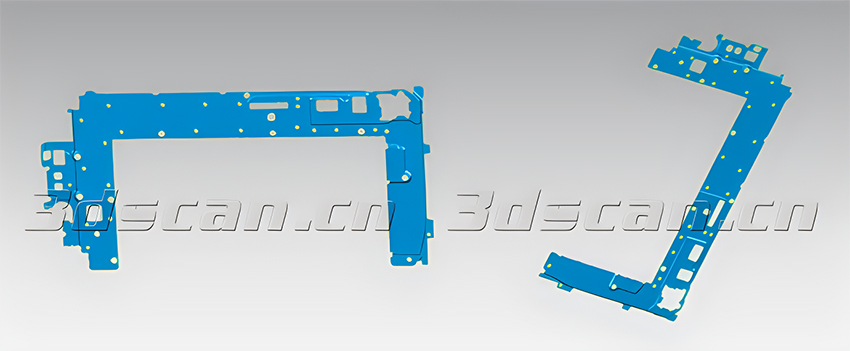

某著名手機制造公司因?yàn)槭謾C(jī)精密沖壓件生產質量不過關，極大的延誤了手機的生產。手機制造公司希望快速，精確的獲取手機精密沖壓件三維數據，為二次設計手機精密沖壓件以及質量檢測提供數據支持。
1、手機精密沖壓件需要配合電路板使用，對于沖壓件上的孔位和卡槽位置精確度要求特別高。
2、用傳統的測量方法的獲取手機精密沖壓件數據量不足，無法進行二次設計以及產品的質量檢測。

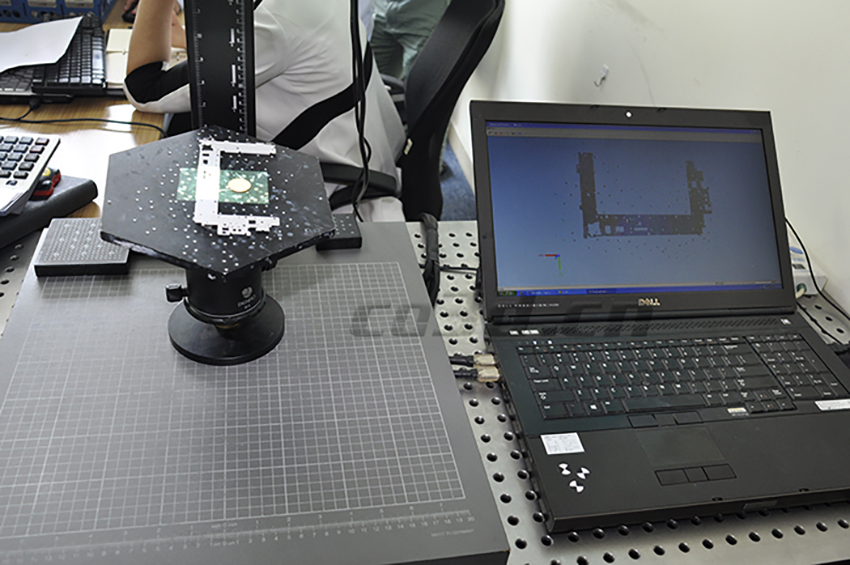

手機沖壓件現場掃描圖
針對手機精密沖壓件的一些特征，華朗三維工程師提出解決方案中使用：三維掃描儀HL-3DM（快速獲取手機鋁片高精度的三維數據）+逆向設計軟件Geomagic Studio（將手機精密沖壓件點云數據轉換為三角網格面數據），進行手機精密沖壓件的二次設計。
1、前期準備工作：噴粉、貼點
由于手機精密沖壓件上面孔位較多，所以不適合在樣件上面貼標志點，華朗三維工程師使用多角度三維掃描轉臺。把手機精密沖壓件固定在轉臺上，然后在轉臺周圍貼上標志點，這樣不用在手機精密沖壓件上貼標志點也可以實現數據自動拼接。
2、三維掃描
將手機精密沖壓件固定在三維掃描轉臺上，轉動轉臺，使三維掃描儀HL-3DM全方位的獲取手機精密沖壓件三維數據，僅需10分鐘就能獲取完整的三維數據，精度達到0.02mm。獲取的手機精密沖壓件點云數據密度大，細節特征還原性好，將三維數據導入逆向設計軟件中，進行手機精密沖壓件的二次設計。

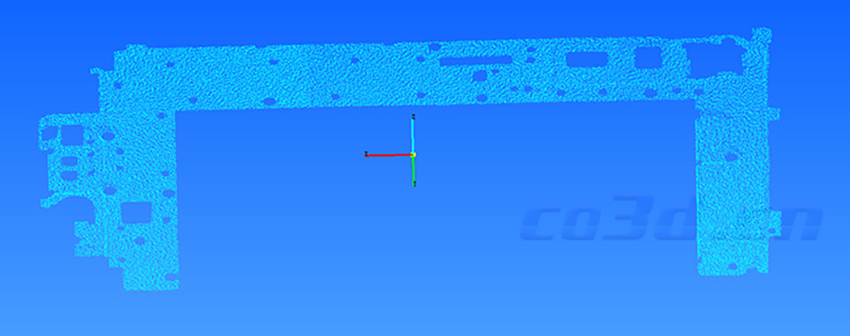

手機沖壓件掃描數據圖
手機沖壓件掃描數據圖
