變頻器外殼殼體是保障內部電氣元件安全、穩定運行的核心防護部件，其外形輪廓、安裝孔位精度、腔體結構完整性直接影響變頻器的裝配適配性與防護性能?？蛻粜柰ㄟ^三維掃描獲取外殼殼體高精度、高細節還原度及完整的三維數據，與原始模型比對生成三維檢測色譜圖，直觀量化輪廓公差、孔位偏差、腔體尺寸誤差等核心指標，以此科學判斷加工生產是否合格。由于變頻器外殼殼體多為塑膠或金屬材質（表面特性各異），結構上包含復雜腔體、密集安裝孔、卡扣槽等細節特征，客戶對掃描精度、細節還原及數據完整性要求嚴苛，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，為變頻器外殼殼體提供精準高效的數字化檢測方案。

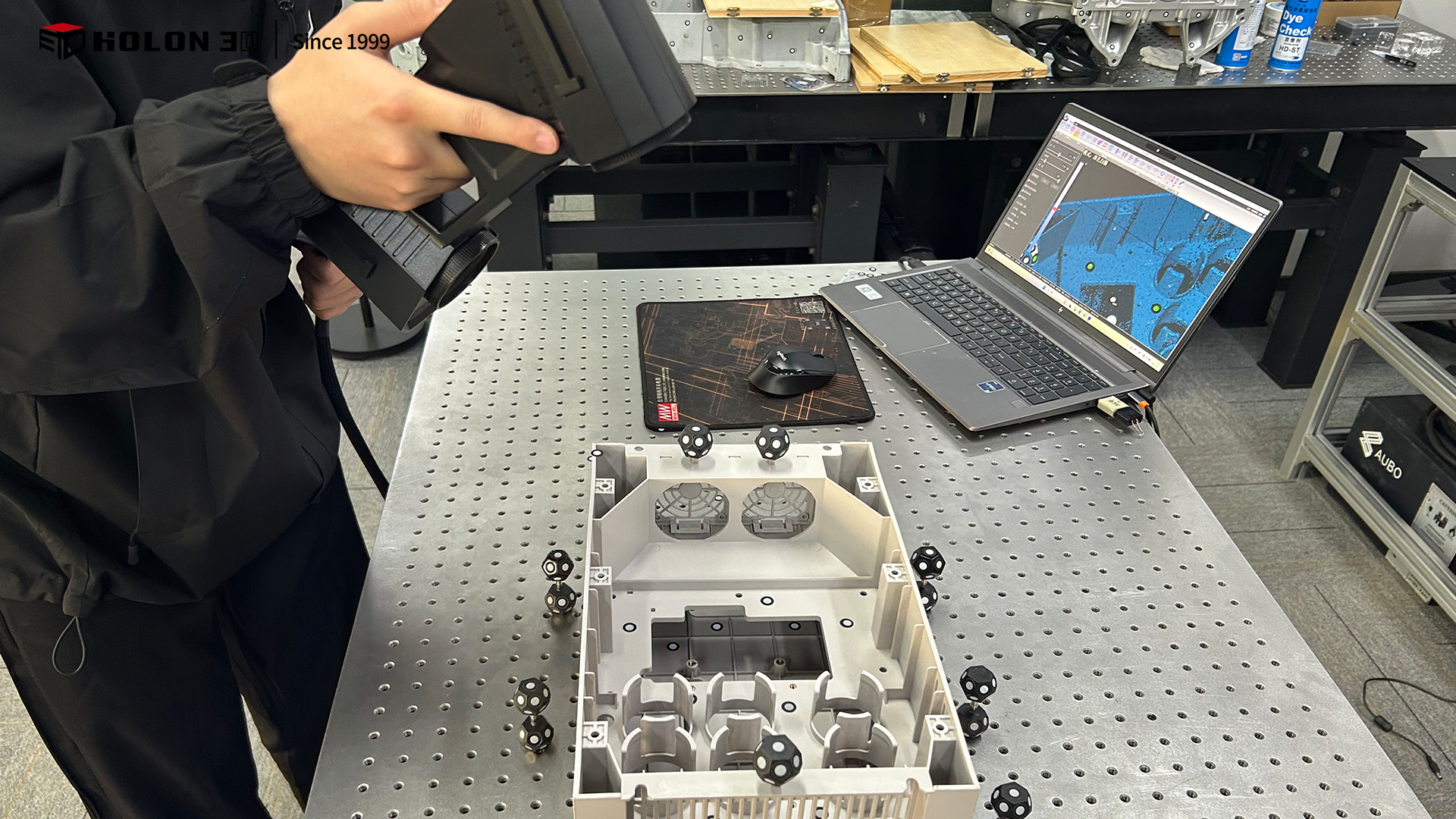

掃描實物圖

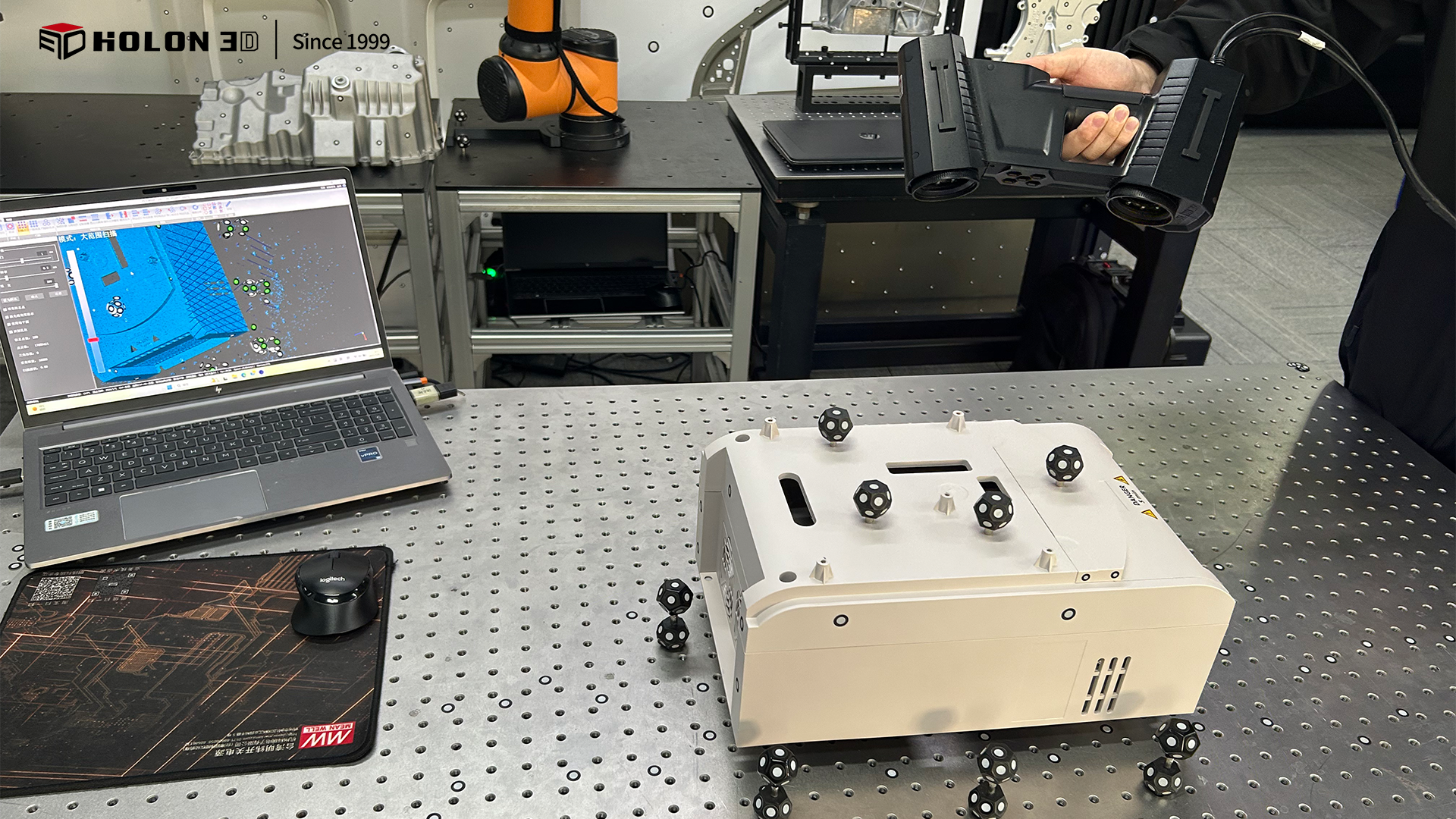

掃描實物圖
變頻器外殼殼體的檢測核心難點集中在結構復雜性與表面特性差異上：其一，殼體包含封閉 / 半封閉腔體、內側卡扣槽、密集安裝孔等復雜結構，這些隱蔽區域與細微特征難以被傳統局部測量工具全面覆蓋，易形成掃描盲區，導致數據缺失，無法滿足客戶對檢測完整性的要求；其二，外殼材質多樣，塑膠殼體的啞光表面與金屬殼體的反光表面對測量信號的適配性不同，傳統掃描設備易受材質影響出現數據失真，難以精準還原孔位邊緣、卡扣槽輪廓等關鍵細節；其三，殼體的外形輪廓度、安裝孔同軸度、腔體深度等指標精度要求嚴格，傳統測量方式精度有限，且依賴人工多點測量拼接數據，易產生累計誤差，難以達到客戶嚴苛的精度標準；此外，傳統掃描設備多需對殼體表面進行噴粉等預處理，既耗時耗力，還可能損傷殼體表面或堵塞細小孔位，且受場景約束明顯，無法靈活應對高效檢測需求，嚴重制約質量管控效率。

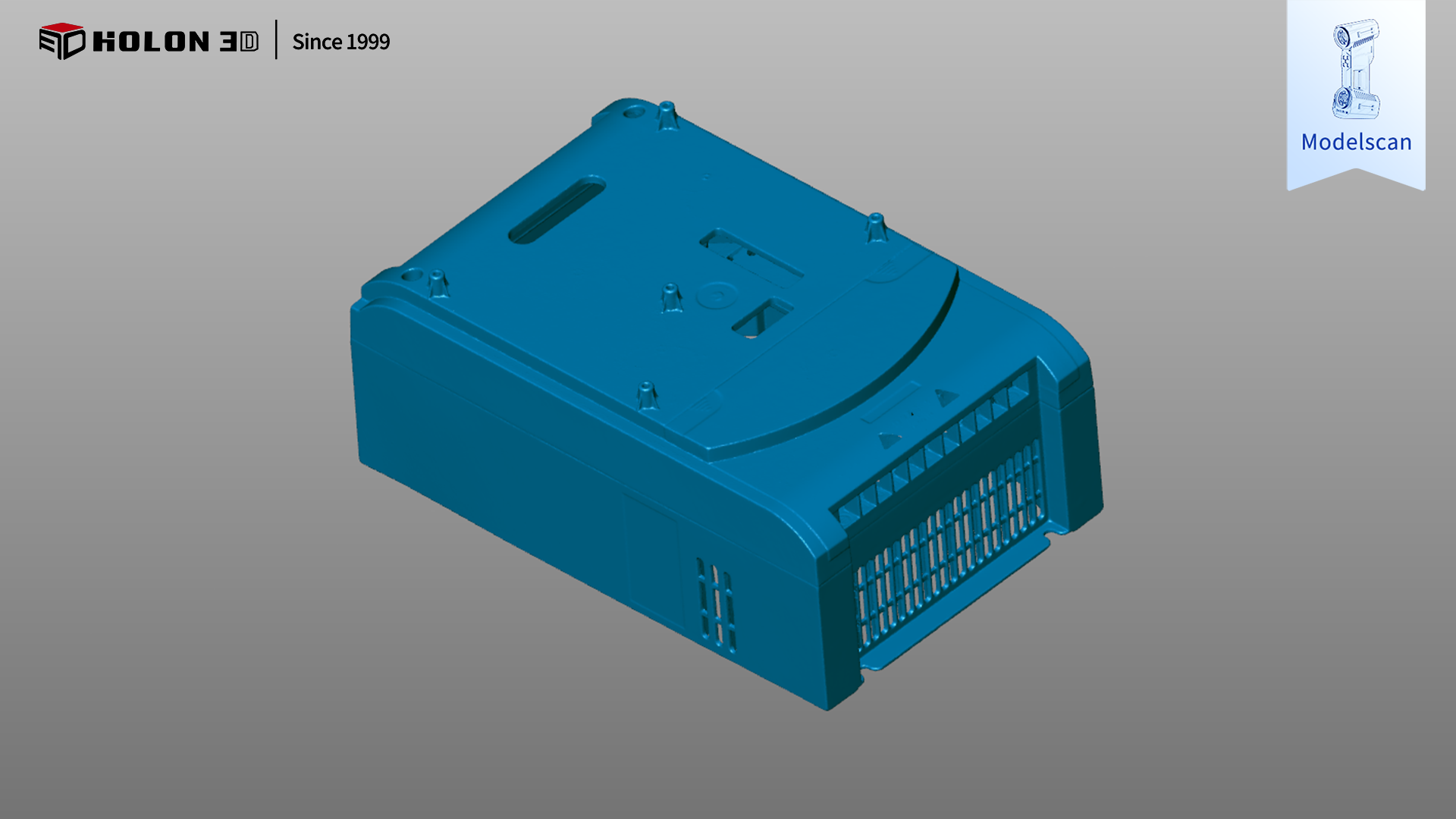

掃描數據圖

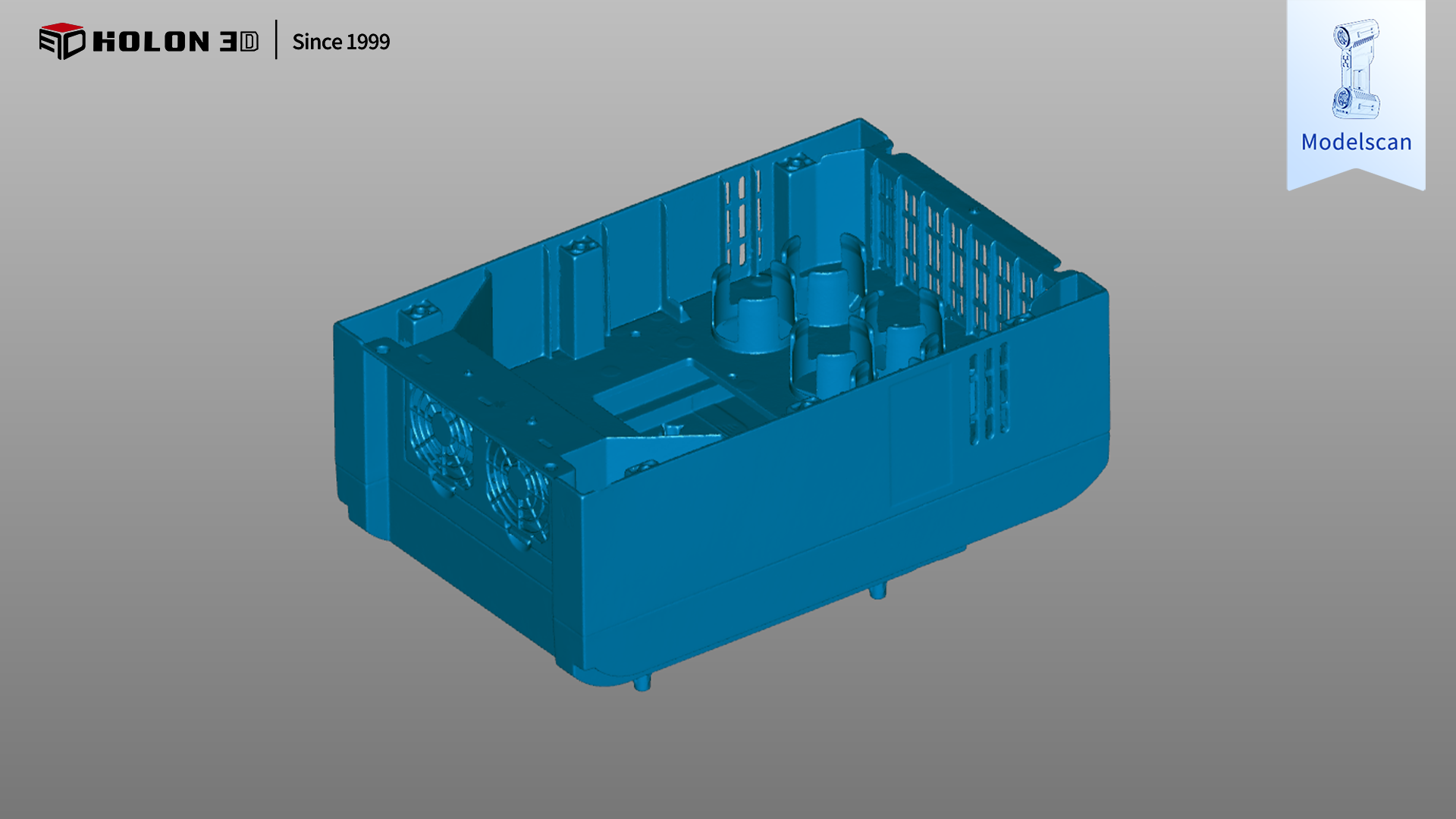

掃描數據圖
采用 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀可針對性破解變頻器外殼殼體檢測的核心難題。該掃描儀具備工業計量級精度，搭配全藍激光技術的強材質適配性，無需對殼體表面進行任何預處理，即可精準適配塑膠、金屬等不同材質的表面特性，穩定采集高質量數據，避免材質干擾導致的失真問題；搭載標準模式、大范圍模式、深孔模式、精細模式四種掃描模式，可根據殼體的整體外形輪廓、封閉腔體內部、密集安裝孔、細小卡扣槽等不同特征靈活切換 —— 深孔模式適配安裝孔與腔體內部的精準掃描，精細模式聚焦卡扣槽等細微特征的細節還原，不受復雜結構限制，實現全特征無死角掃描；掃描儀高速掃描能力大幅縮短單件檢測時間，適配批量質檢需求，無接觸式測量方式既避免了預處理對殼體的損傷，又能快速獲取高密度點云數據，保障檢測效率與數據可靠性；其適應性極強，在各類檢測環境下僅需粘貼少量標志點輔助定位，無需復雜設備搭建即可穩定輸出高質量數據。掃描后的數據與原始模型比對可生成清晰的三維檢測色譜圖，準確量化各項誤差分布，科學判斷變頻器外殼殼體加工生產合格性，完全契合客戶嚴苛需求，為變頻器外殼殼體的質量管控、加工工藝優化及批量生產提供可靠數字化支撐。

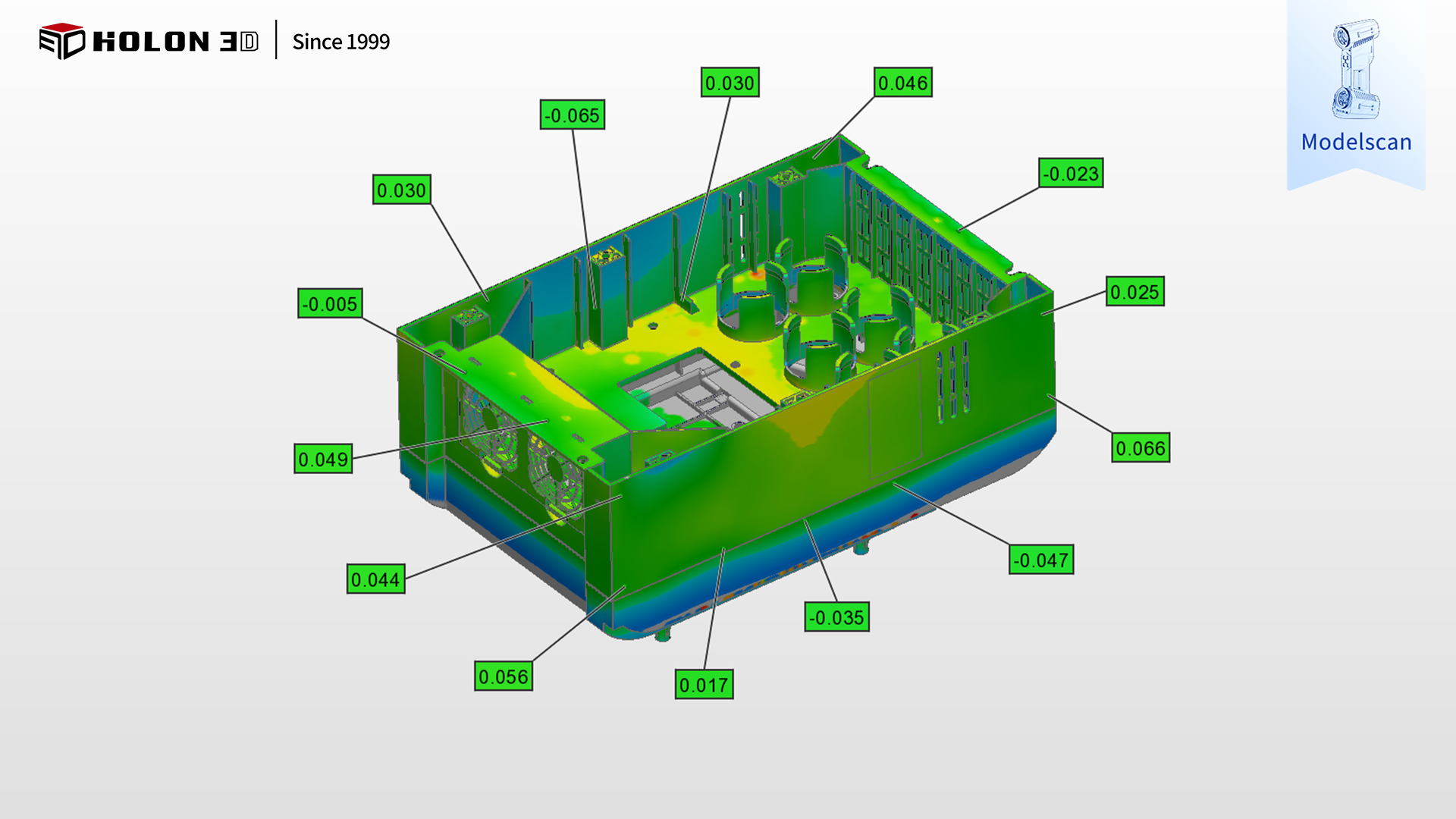

三維檢測（色譜圖）

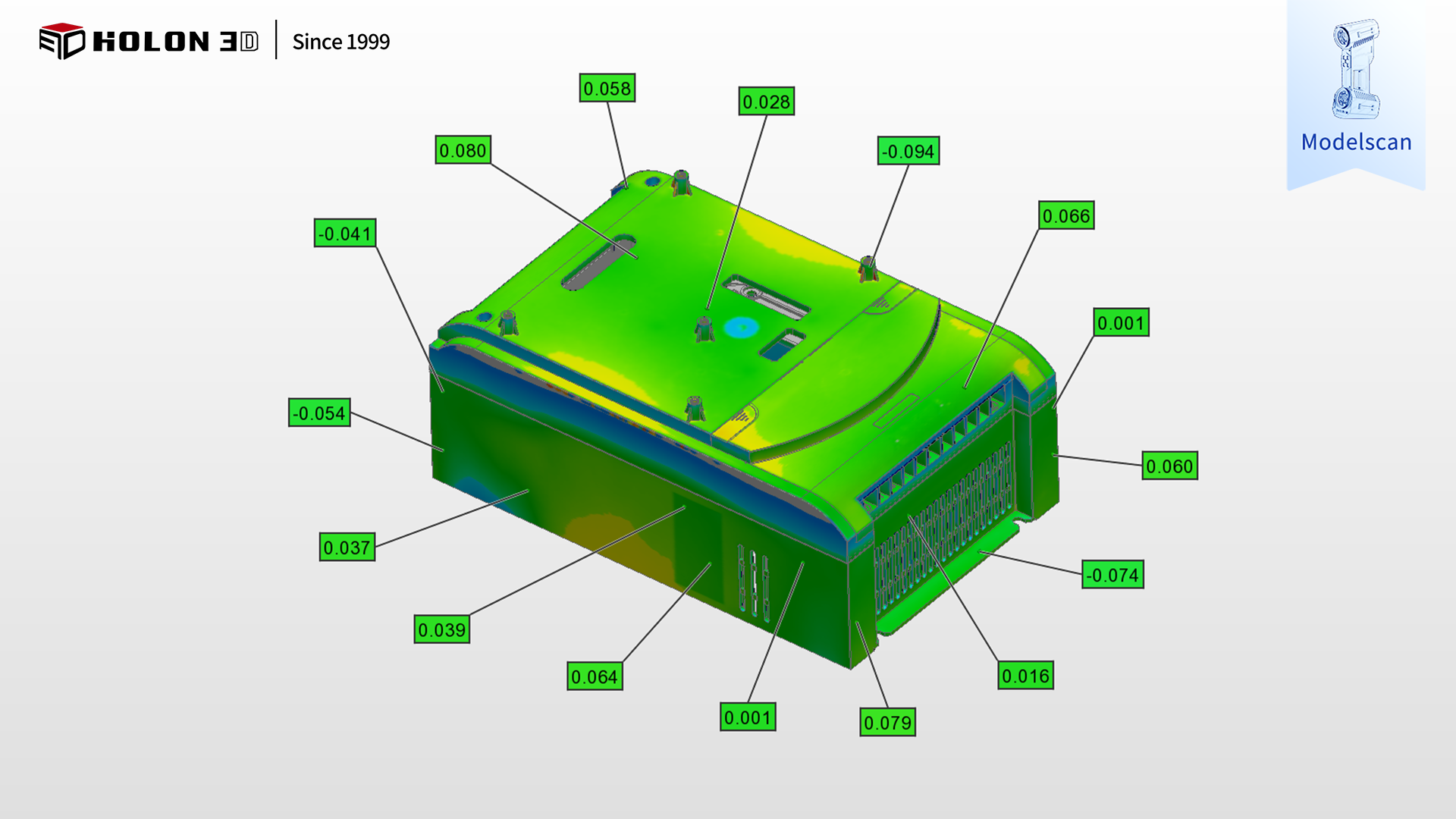

三維檢測（色譜圖）
