鋁散熱片是各類電子設備、動力系統的核心散熱部件，其翅片間距、翅片厚度、基體輪廓等尺寸精度直接決定散熱效率與裝配適配性?？蛻?hù)需通過三維掃描獲取鋁散熱片高精度、高細節還原度及完整的三維數據，與原始模型比對生成三維檢測色譜圖，直觀量化關鍵尺寸公差、結構偏差等核心指標，以此科學判斷加工生產是否合格。由于鋁散熱片表面為金屬材質（易反光），且結構上包含密集細小翅片、窄間隙等復雜細節，客戶對掃描精度、細節還原及數據完整性要求嚴苛，常規測量方式耗時耗力，難以滿足需求，因此選擇 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀，為鋁散熱片提供精準高效的數字化檢測方案。

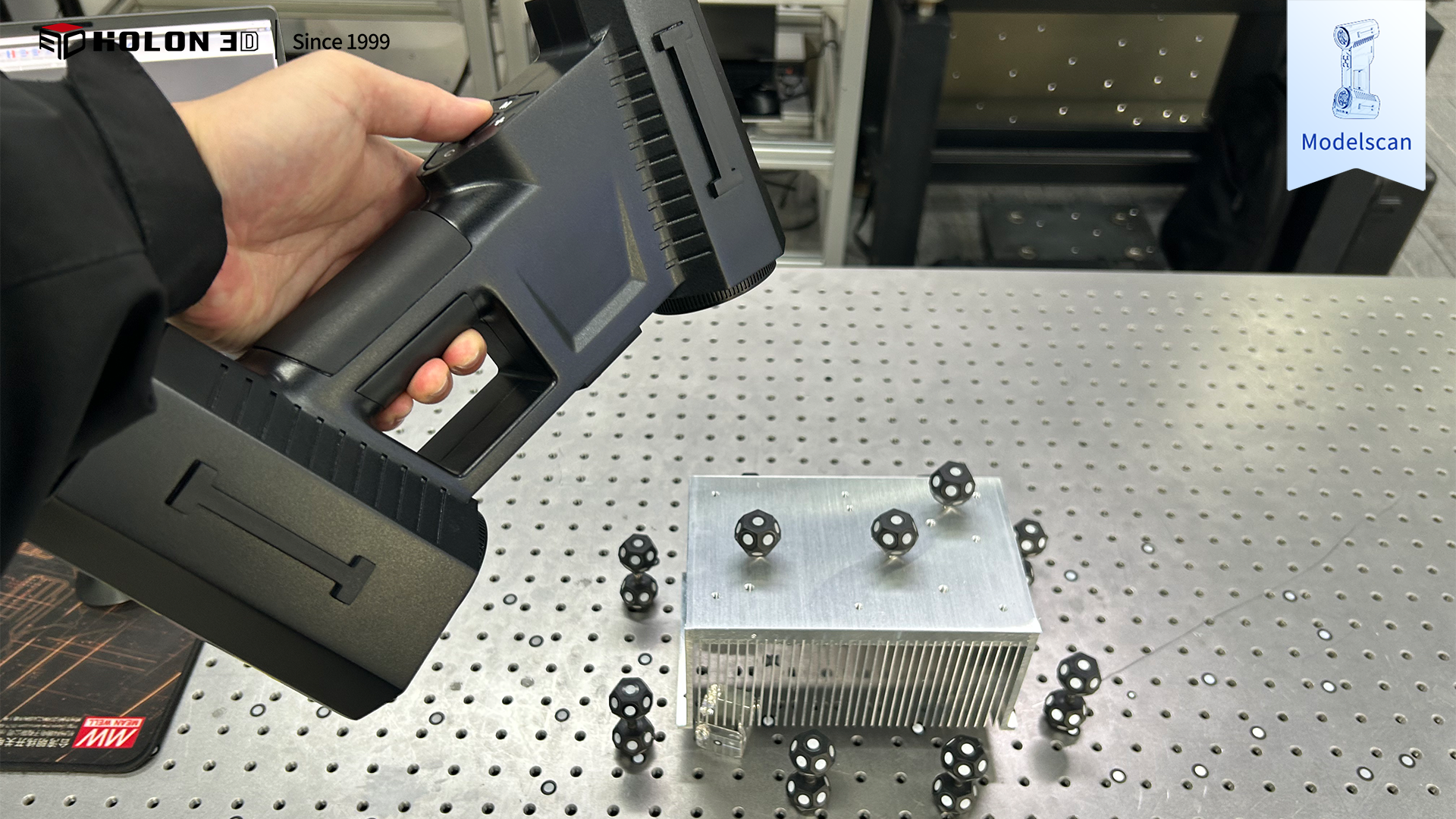

掃描實物圖
掃描實物圖
鋁散熱片的檢測核心難點集中在結構細節與表面特性上：其一，散熱片的密集翅片、窄翅片間隙等結構極為精細，傳統局部測量工具（如卡尺、千分表）無法深入窄間隙區域，難以全面覆蓋所有翅片及基體結構，易造成數據缺失，無法滿足客戶對檢測完整性的要求；其二，鋁制表面易產生反光，傳統掃描設備易受反光干擾，導致翅片邊緣、翅片厚度等關鍵特征采集失真，影響誤差判斷準確性；其三，散熱片的翅片間距、厚度、基體平面度等指標精度要求嚴格，傳統測量方式精度有限，且依賴人工逐點測量，效率極低，還易產生人為誤差，難以達到客戶嚴苛的精度標準與批量檢測需求。

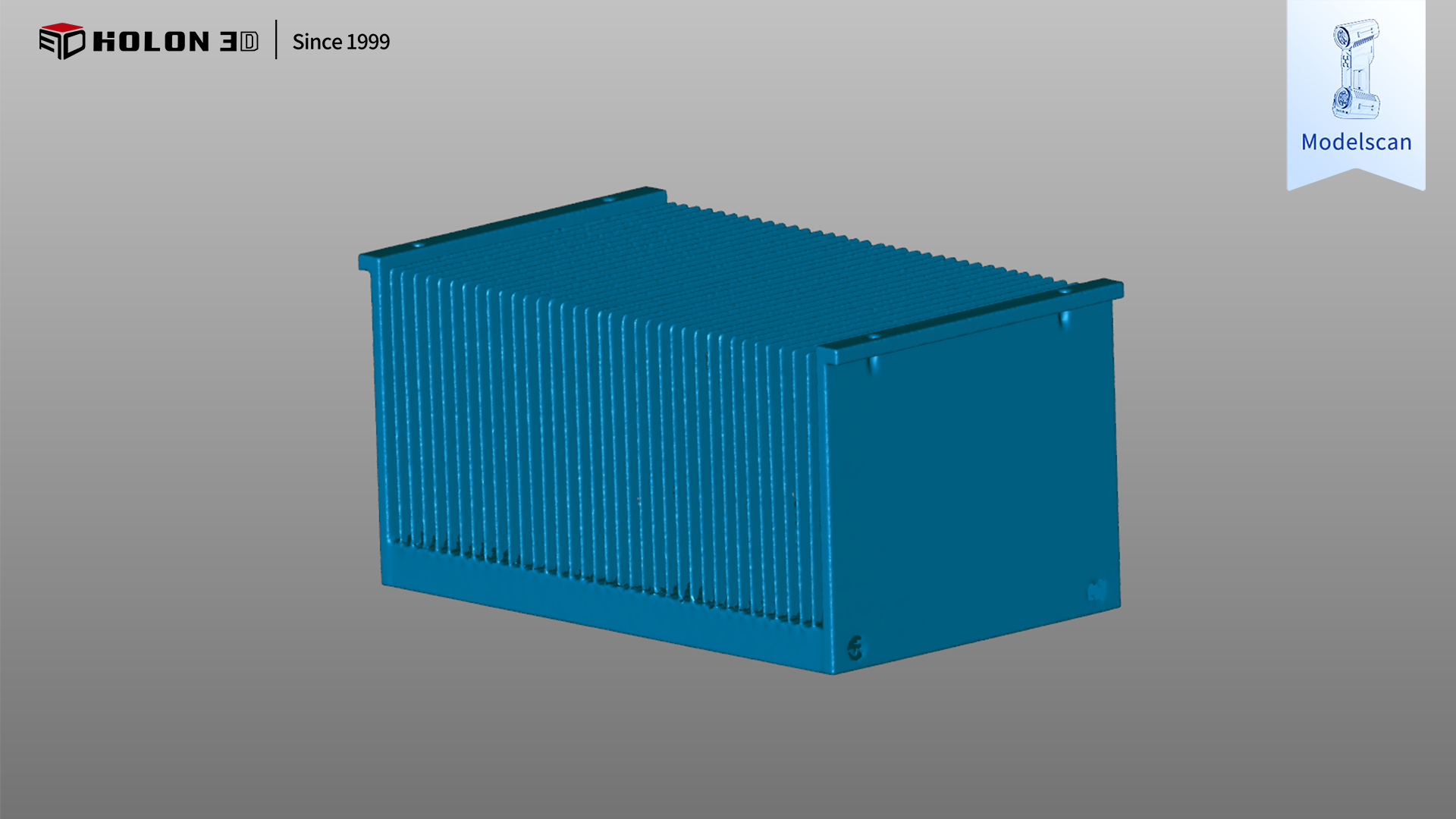

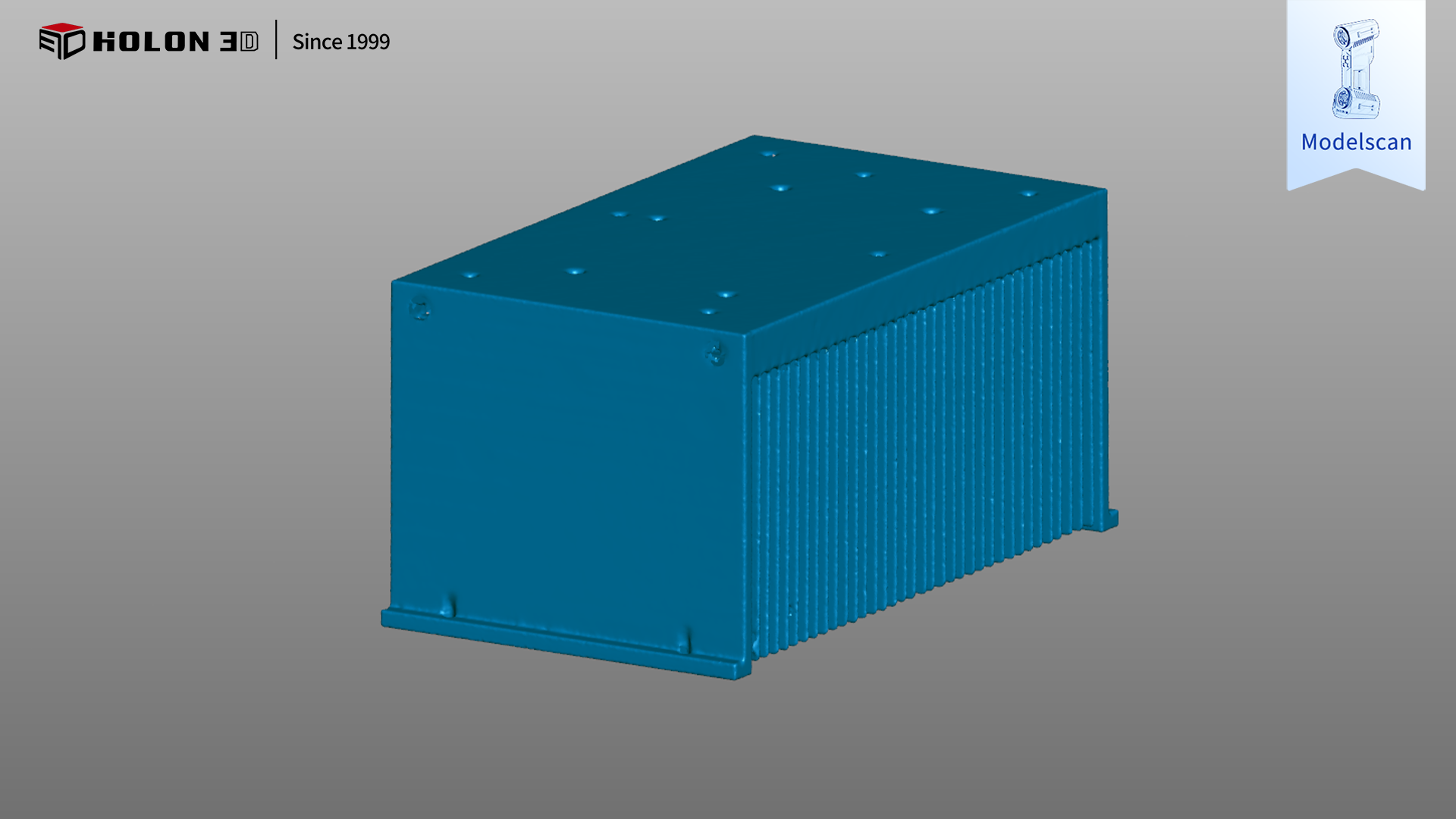

掃描數據圖
掃描數據圖
采用 HOLON 3D Model 49 手持式全藍激光工業級三維掃描儀可針對性破解鋁散熱片檢測的核心難題。該掃描儀具備工業計量級精度（實測 0.02mm，最高可達 0.01mm），搭配全藍激光技術的強抗反光能力，無需對鋁散熱片表面進行任何預處理，即可穿透金屬反光干擾，精準捕捉翅片邊緣、厚度、間距及基體輪廓等關鍵特征數據；搭載標準模式、大范圍模式、深孔模式、精細模式四種掃描模式，可根據散熱片的基體整體輪廓、密集翅片區域、窄間隙細節等不同特征靈活切換 —— 精細模式適配細小翅片與窄間隙的精準掃描，大范圍模式提升基體區域掃描效率，配合手持靈活操作設計，可輕松深入翅片間隙等狹小區域，不受密集結構限制，實現全特征無死角掃描；掃描儀高速掃描能力大幅縮短單件檢測時間，適配批量質檢需求，無接觸式測量方式既避免了預處理對翅片結構的影響，又能快速獲取高密度點云數據，保障檢測效率與數據可靠性；其適應性極強，在車間生產線、倉儲質檢區等不同環境下，僅需粘貼少量標志點輔助定位，無需復雜設備搭建即可穩定輸出高質量數據。掃描后的數據與原始模型比對可生成清晰的三維檢測色譜圖，準確量化各項誤差分布，科學判斷鋁散熱片加工生產合格性，完全契合客戶嚴苛需求，為鋁散熱片的質量管控、加工工藝優化及批量生產提供可靠數字化支撐。

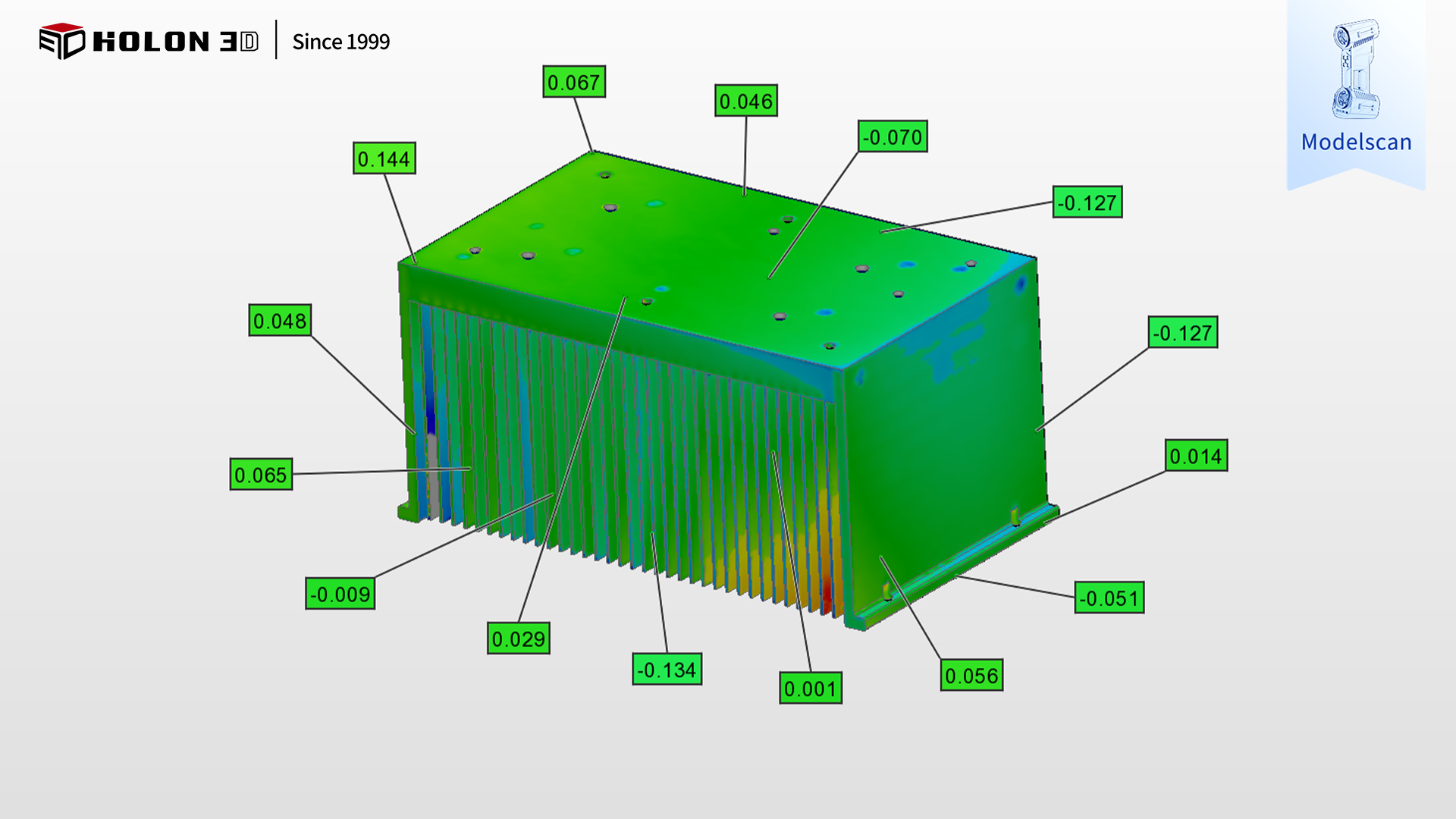

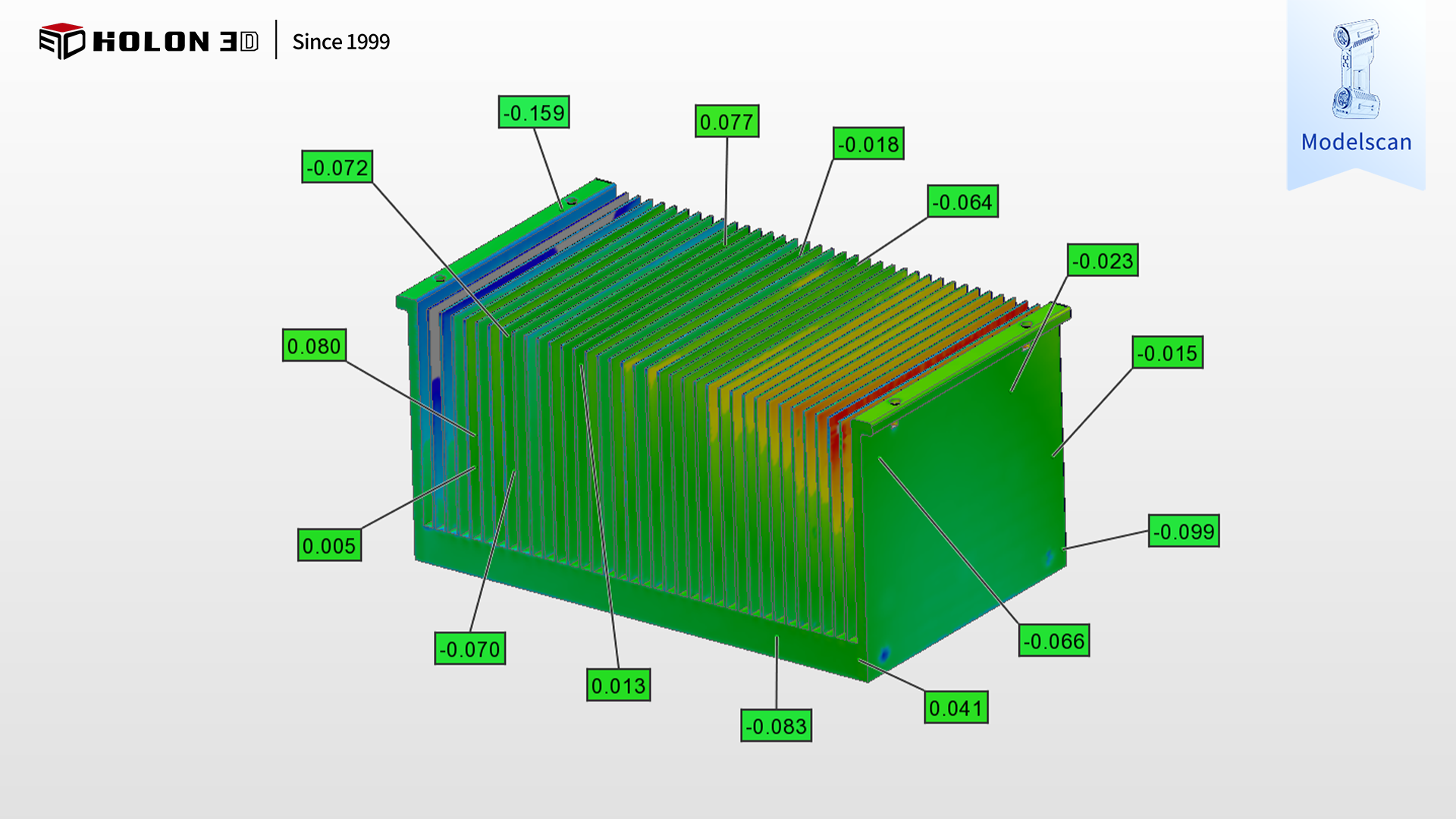

三維檢測（色譜圖）
三維檢測（色譜圖）
