該弧形機械構件結構并不復雜，但作為設備中的關鍵裝配部件，其尺寸精度直接影響整體裝配效果與運行穩定性?？蛻粜鑼?duì)該構件進行三維掃描，獲取高精度三維數據以開展逆向建模，最終實現 1:1 復刻實物的 CAD 圖形，為產品生產、備件復刻提供精準數據依據。由于客戶對掃描精度要求極高，傳統測量方式難以滿足需求，因此選擇 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀，為弧形機械構件的高精度數字化采集提供真實可靠支撐。

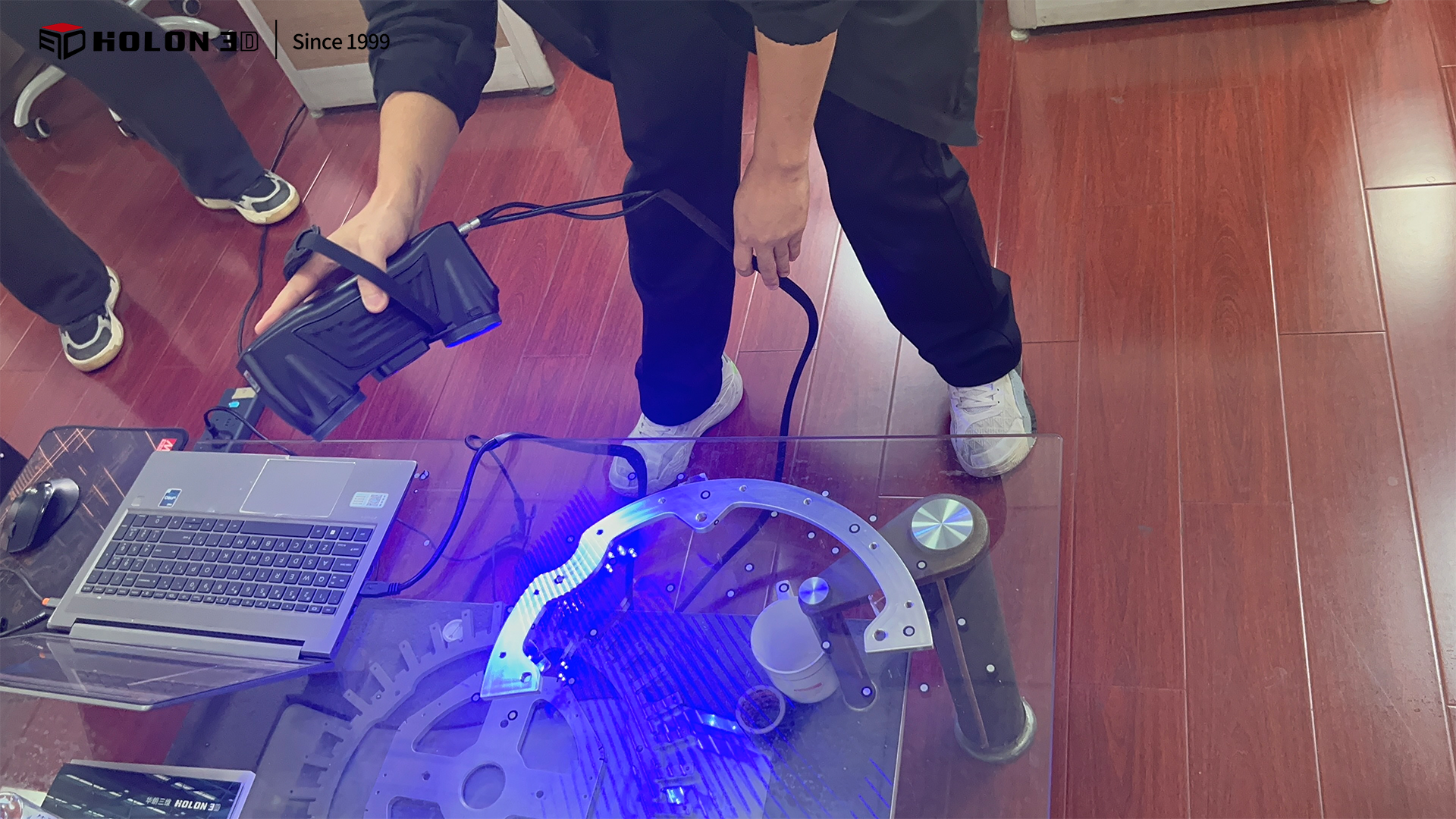

掃描現場圖

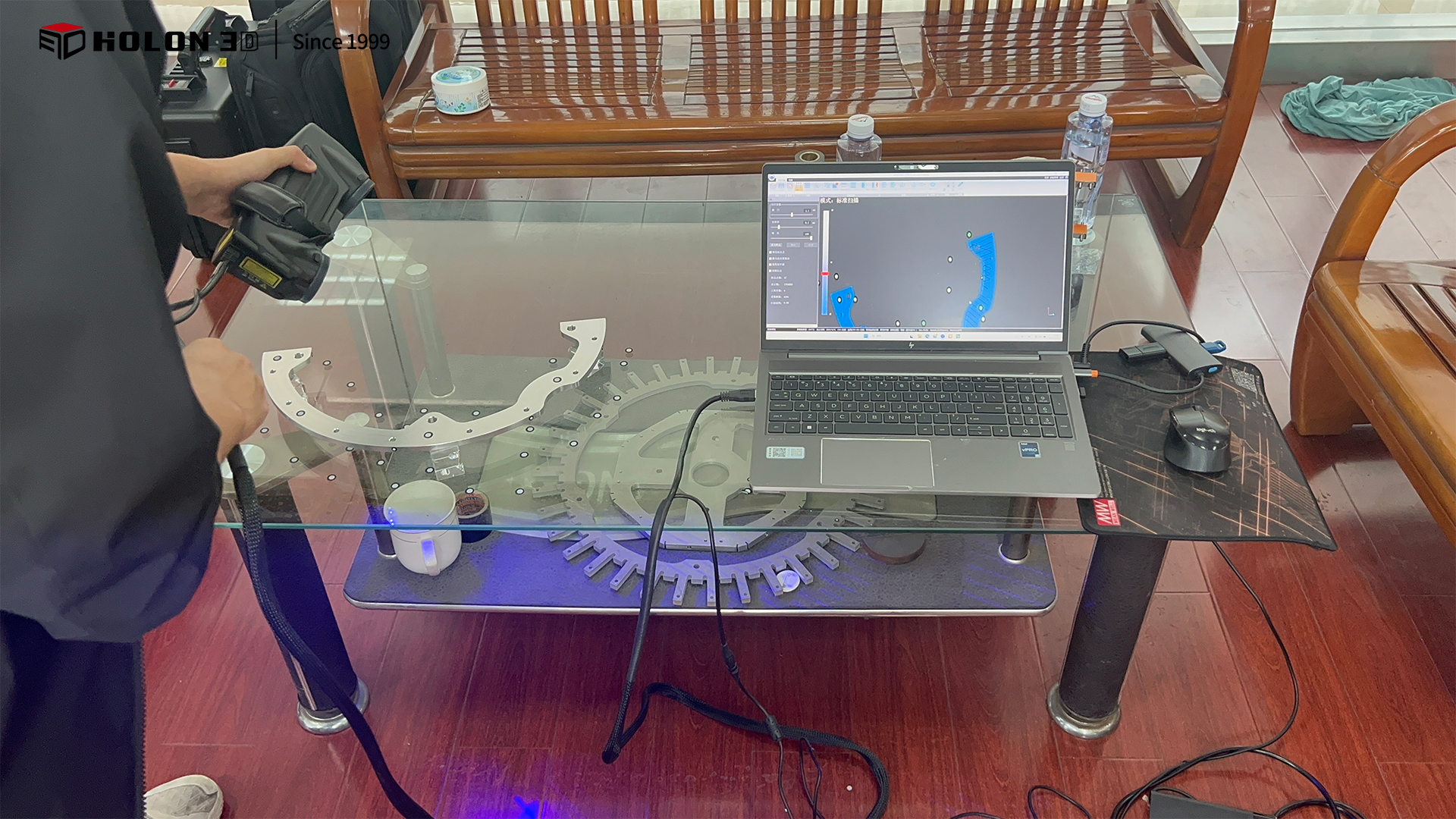

掃描現場圖
盡管構件結構不復雜，但對精度的嚴苛要求成為掃描核心難點。傳統測量工具（如卡尺、千分尺）僅能實現局部點位測量，無法獲取構件全表面高精度數據，易出現點位誤差累積，導致最終建模數據與實物存在偏差，無法滿足 1:1 復刻的精度需求；接觸式測量在操作中可能因輕微受力產生數據偏差，同時效率低下，難以適配高效采集需求；傳統光學測量易受環境干擾，數據穩定性不足，無法持續輸出高精度數據，嚴重制約逆向建模的精度實現。

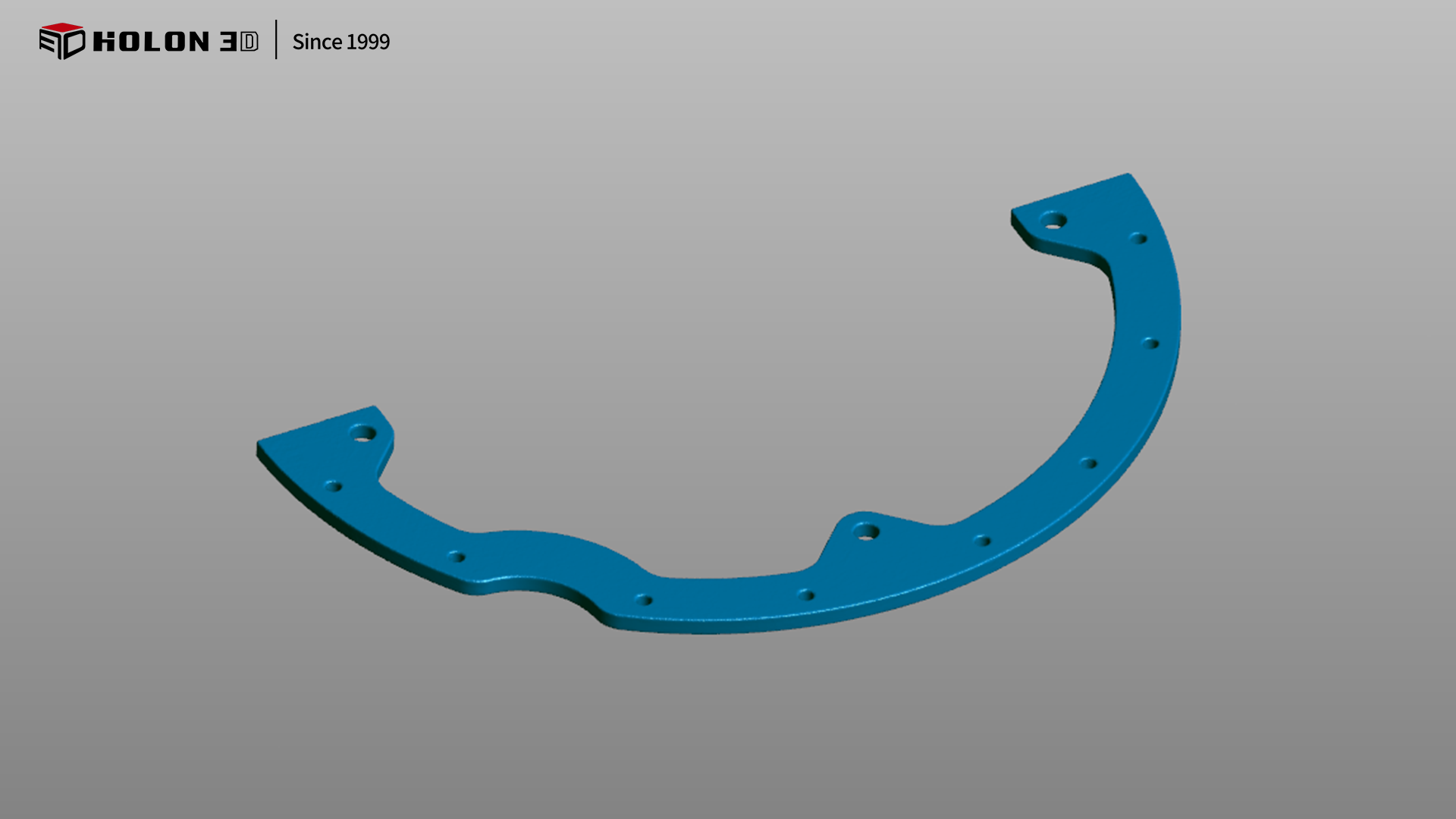

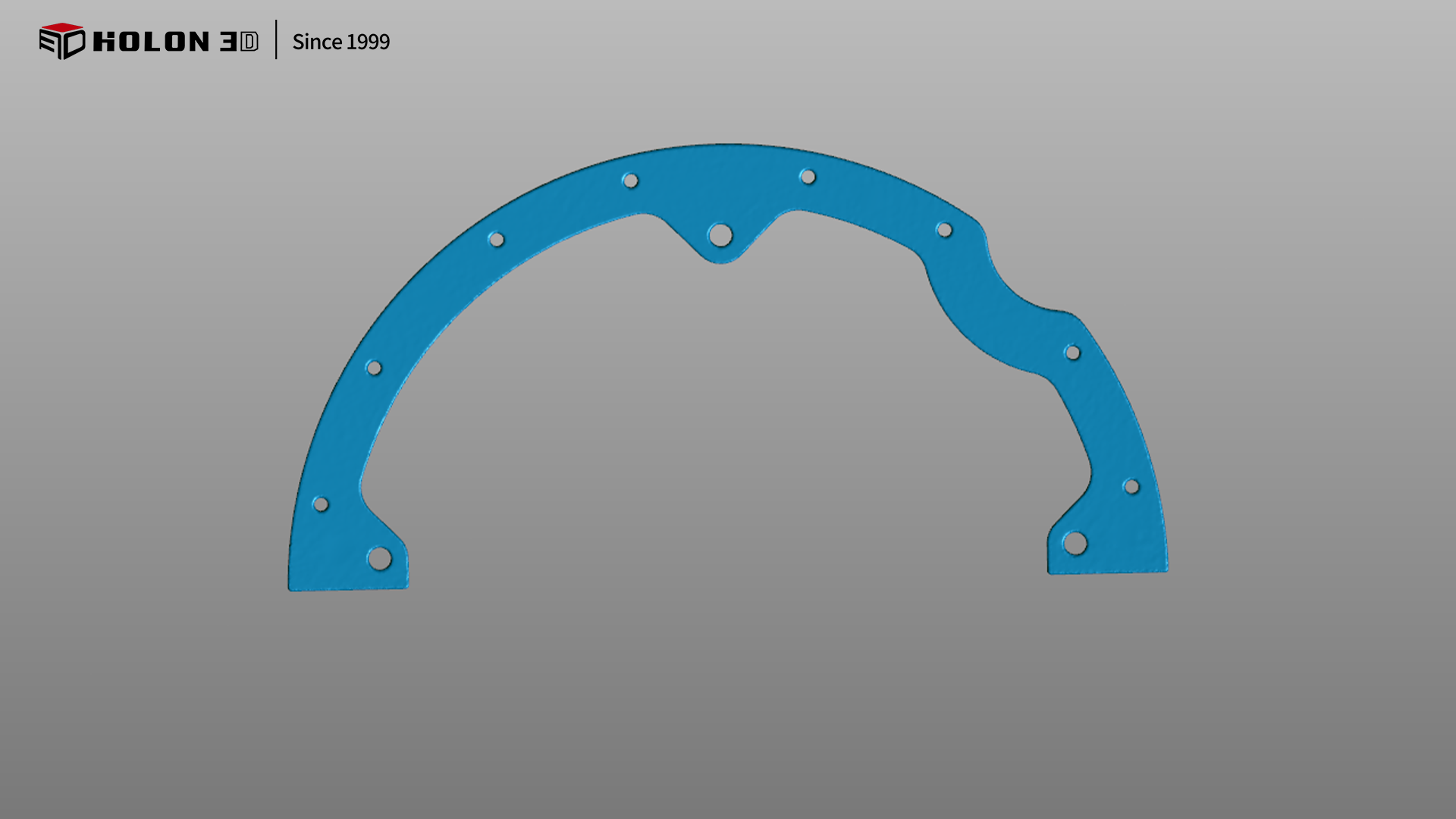

掃描數據圖
掃描數據圖
采用 HOLON 3D Smart 49 手持式全藍激光工業級三維掃描儀，可精準攻克高精度掃描難題。該掃描儀搭載全藍激光技術，具備超高掃描精度，能精準捕捉弧形構件表面的細微尺寸變化，即使是結構簡單的構件，也能獲取全表面高精度三維數據，確保數據與實物尺寸高度吻合，為 1:1 復刻 CAD 圖形提供精準數據基礎；高速掃描能力可快速完成數據采集，大幅提升效率；非接觸式測量方式避免了接觸帶來的受力偏差，保障數據真實可靠；掃描儀適應性極強，不受工件大小影響，操作靈活便捷，無需復雜前期準備即可開展工作。掃描后生成的三維數據精度完全符合客戶要求，可直接導入逆向建模軟件實現 1:1 復刻，為弧形機械構件的生產與備件復刻提供了高效、精準的數字化保障。

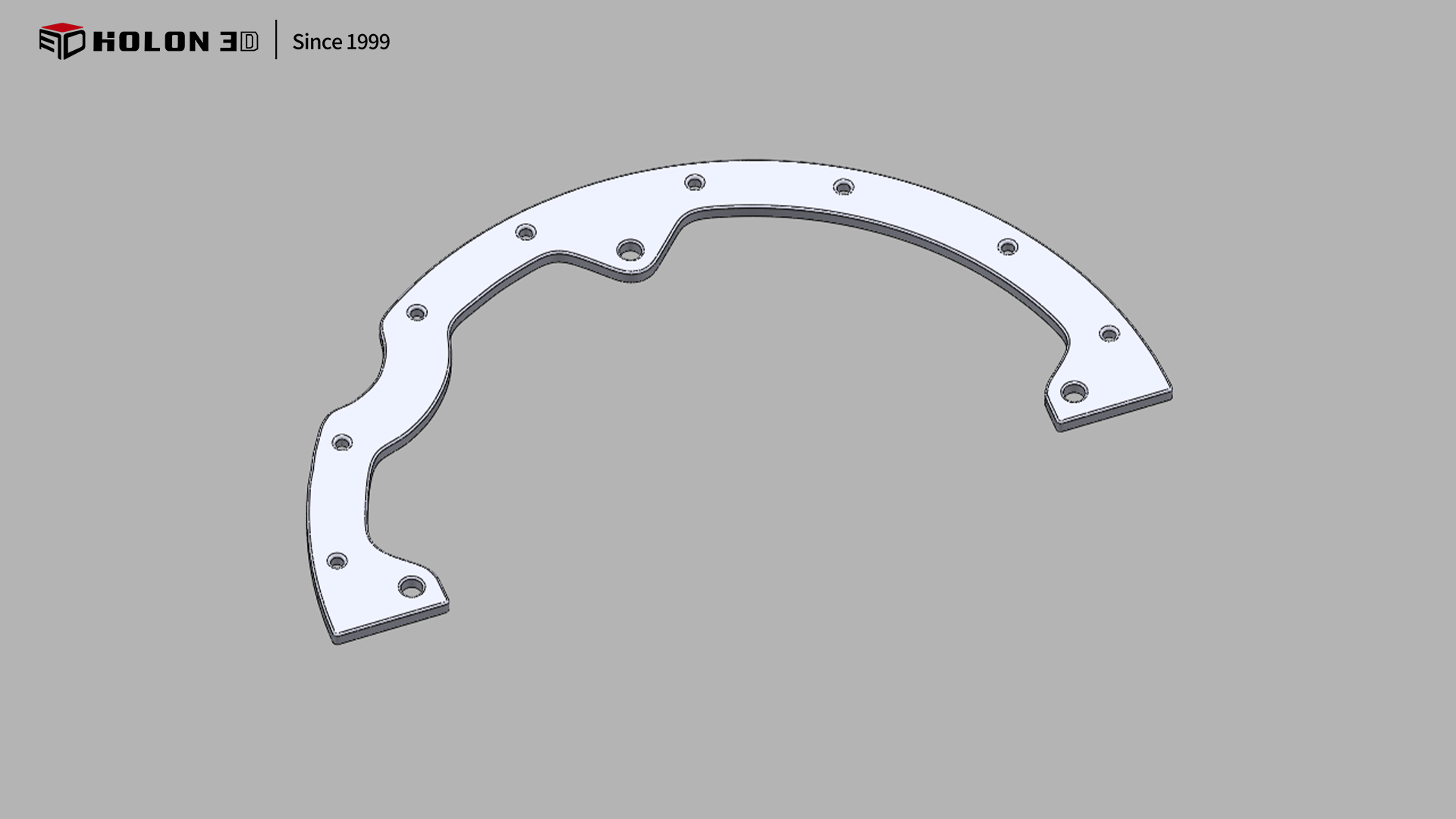

模型數據圖

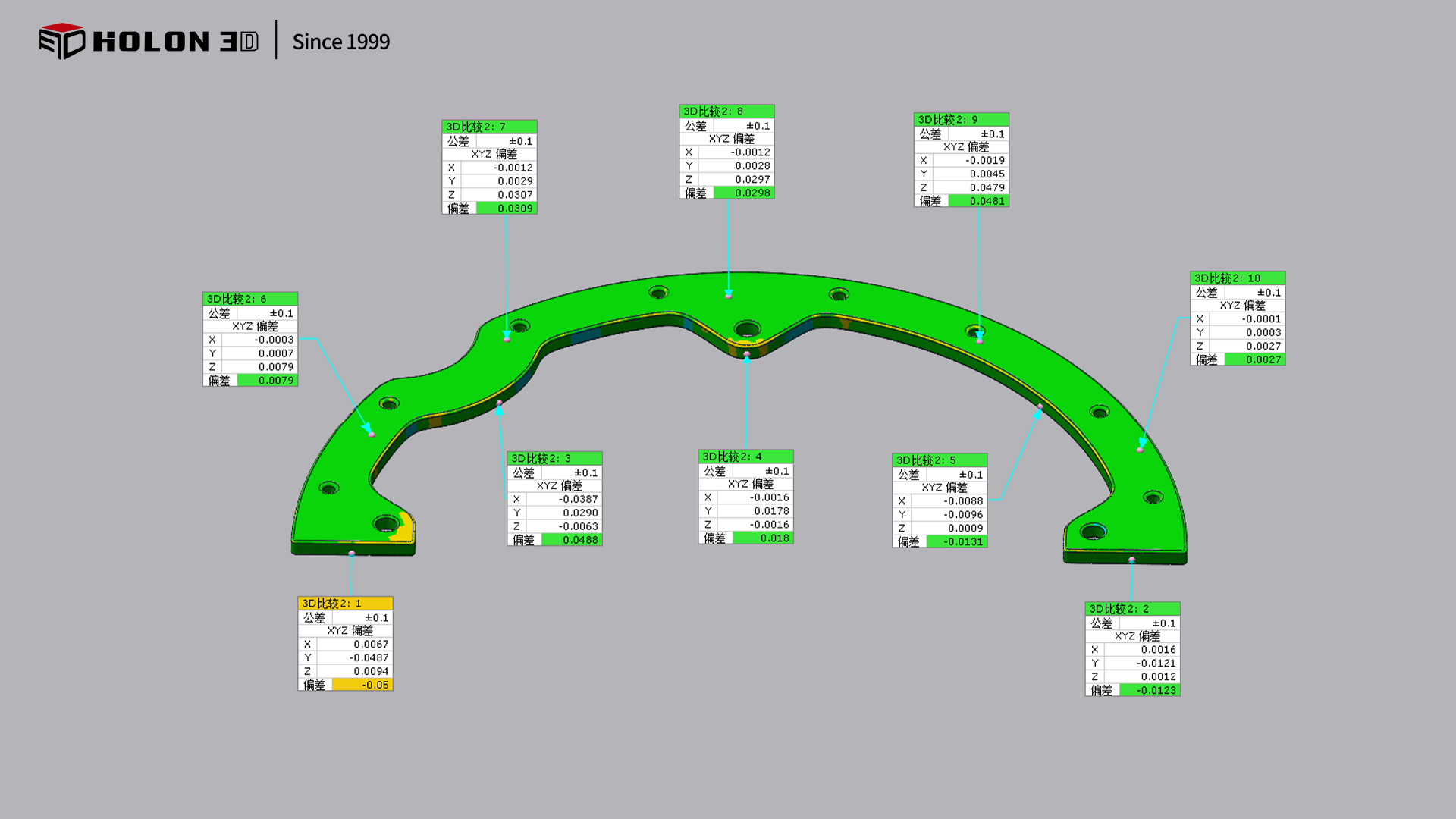

三維檢測數據圖（色譜圖）

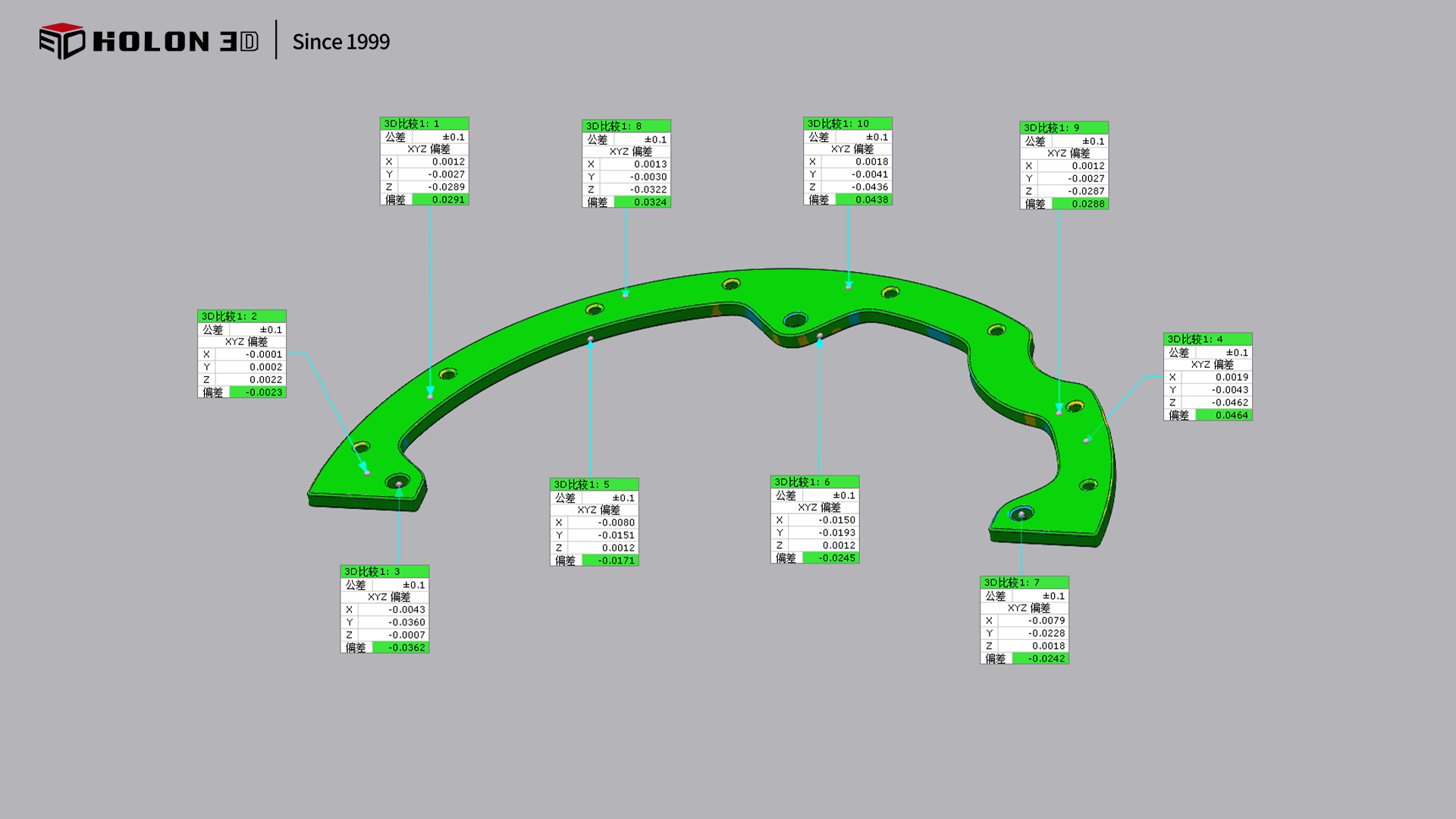

三維檢測數據圖（色譜圖）
